NEMA 250-2020, ISO 20653 und IEC 60529
Gehäuse, die mit dem Hochdruckreiniger oder dem Dampfstrahler gereinigt werden, brauchen mehr als einen Hosedown-Test. Dafür gibt es seit NEMA 250-2020 die Zusatzbewertung „PW“ (Pressure Wash): Sie wird an den Gehäusetyp angehängt – zum Beispiel Type 4X PW – und verlangt eine Hochdruckprüfung nach dem Muster von IPX9K (ISO 20653) bzw. IPX9 (IEC 60529): heißes Wasser, vier Strahlwinkel, Drehteller und Messung der Strahlkraft – aber mit eigenem Prüfabstand von 175 ± 25 mm. iTS baut die Prüfanlagen dafür und vermisst die Prüfdüsen selbst.
| Hosedown (Type 4 / 4X, UL 50E) | PW (NEMA 250-2020) | |
|---|---|---|
| Was wird nachgebildet | Abspritzen mit dem Schlauch | Hochdruck- und Dampfstrahlreinigung |
| Wasser | mind. 240 l/min (65 gpm) | 14–16 l/min, 80 ± 5 °C |
| Druck | niedrig | ca. 80–100 bar |
| Abstand | 3,0–3,5 m (10–12 ft) | 175 ± 25 mm (7 in ± 1 in) |
| Ablauf | Düse mit ca. 6 mm/s an jeder Fuge entlang | vier Winkel (0°, 30°, 60°, 90°), je 30 s, Drehteller 5 ± 1 U/min |
| Düse | 1″-Düse | Flachstrahldüse, über die Strahlkraft vermessen |
Damit schließt NEMA eine Lücke: Der Hosedown-Test bildet das Abspritzen mit dem Schlauch ab, nicht aber die Reinigung mit dem Hochdruckreiniger.
| IPX9 (IEC 60529) | IPX9K (ISO 20653) | PW (NEMA 250-2020) | |
|---|---|---|---|
| Abstand Düse – Prüfling | 125 mm ± 25 mm (große Gehäuse: 175 mm ± 25 mm) | 100–150 mm | 175 mm ± 25 mm |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K | 80 °C ± 5 K |
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar | 14–16 l/min bei ca. 80–100 bar |
| Drehteller | 5 ± 1 U/min | 5 ± 1 U/min | 5 ± 1 U/min |
| Prüfdauer | 30 s je Position (0°, 30°, 60°, 90°) | 30 s je Position (0°, 30°, 60°, 90°) | 30 s je Position (0°, 30°, 60°, 90°) |
Zusammenfassung; maßgeblich ist der Normtext in der jeweils gültigen Ausgabe.

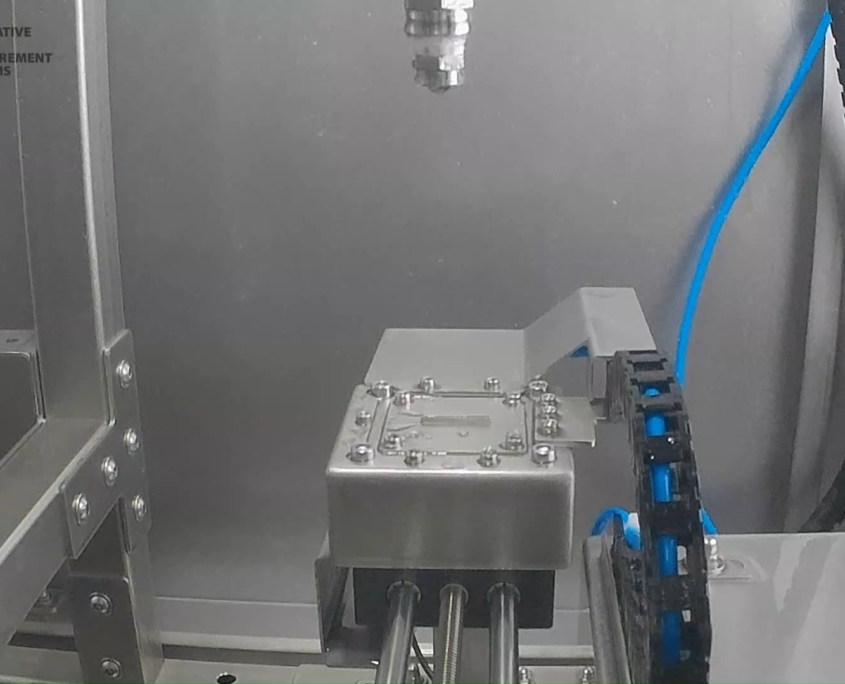

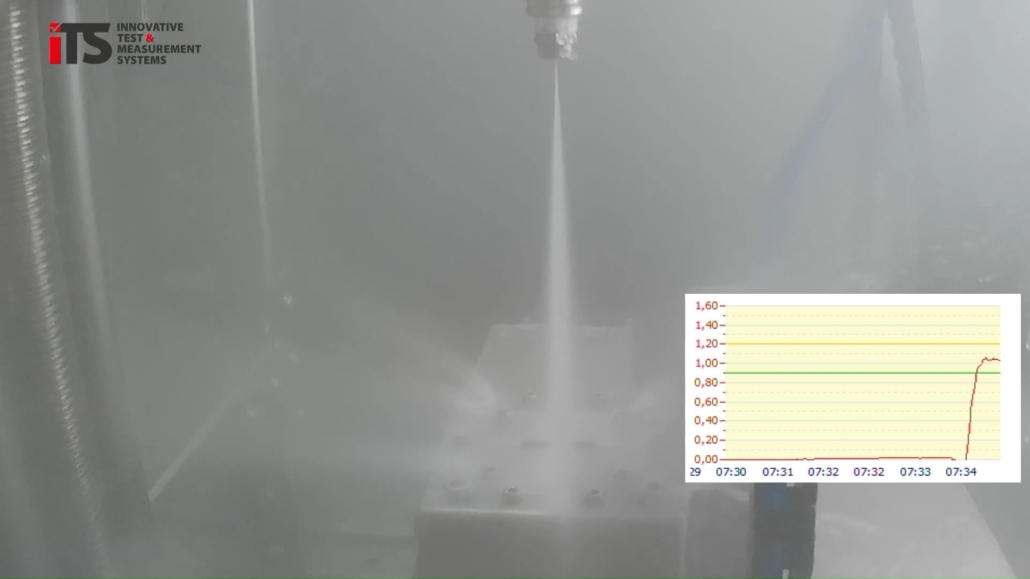

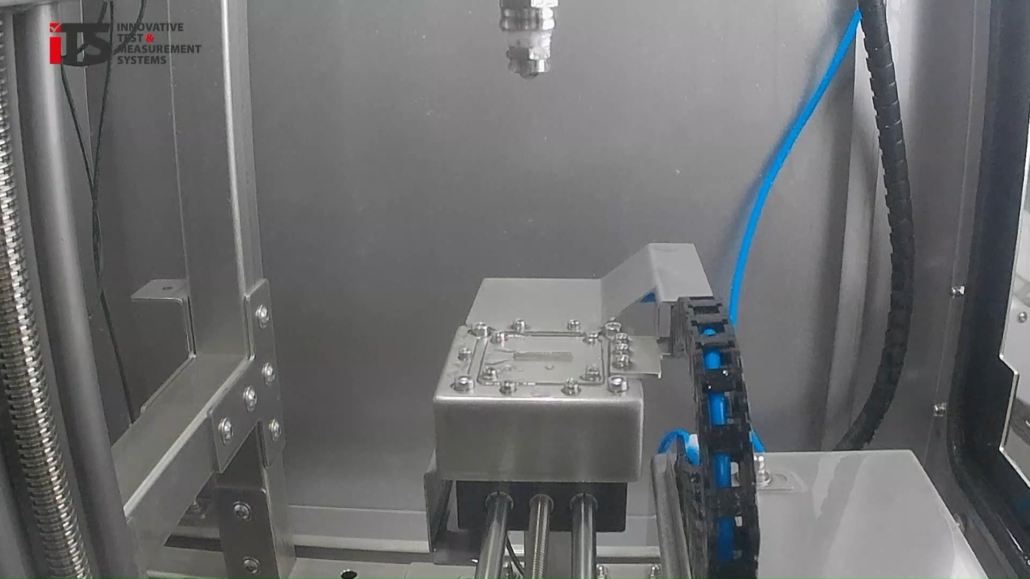

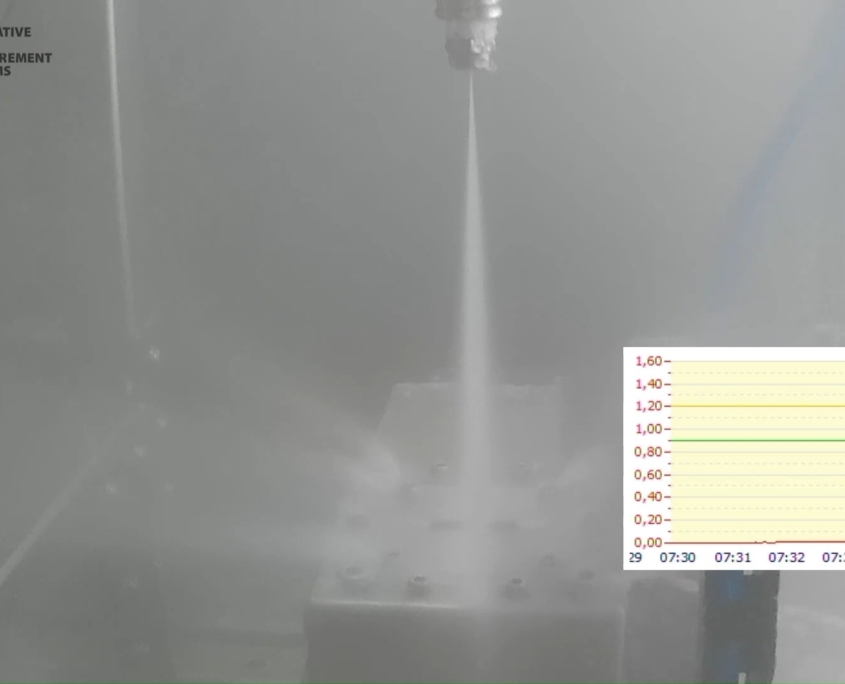

Zwei Flachstrahldüsen gleicher Bauart können sehr unterschiedliche Strahlen erzeugen. Deshalb wird jede Düse auf einem kalibrierten Prüfstand mit den vorgeschriebenen Prüfparametern betrieben: Ein Kraftaufnehmer auf einem verfahrbaren Schlitten fährt unter dem Wasserstrahl hindurch und zeichnet den Kraftverlauf auf. Liegt der Verlauf in der Mitte über die geforderte Länge im vorgeschriebenen Kraftbereich, ist die Düse für die Prüfung geeignet.
| Ihr Gehäuse | Unsere Empfehlung |
|---|---|
| bis 800 × 800 × 800 mm und bis 100 kg | SPK mit IPX9K-Option, ggf. mit Anbautunnel für Hosedown |
| größer oder schwerer | Raumlösung mit Aggregat, Prüfgestell und Drehteller |
| lange Dichtkonturen, Deckel, Türen | Raumlösung mit X-Y-Lanze |
| vorhandene IPX9K-Anlage | Düsenvermessung als Dienstleistung |
Ist NEMA PW dasselbe wie IPX9K?
Fast. Temperatur, Druck, Durchfluss, Strahlwinkel, Prüfdauer, Drehteller und Strahlkraftmessung entsprechen IPX9K bzw. IPX9, der Prüfabstand ist mit 175 ± 25 mm aber größer (IPX9K: 100–150 mm, IPX9 für kleine Gehäuse: 125 ± 25 mm). Außerdem ist PW eine Ergänzung zu einem NEMA-Gehäusetyp – das Gehäuse muss zusätzlich die Prüfungen seines Typs bestehen.
Für welche NEMA-Typen gibt es PW?
Für Type 3, 3X, 3S, 3SX, 4, 4X, 6, 6P, 12, 12K und 13. Gehäuse nach Type 1, 2, 3R/3RX und 5 können die Zusatzbewertung nicht erhalten.
Kann ich mit einer IPX9K-Anlage auch für PW prüfen?
Ja. In der Spritzwasserkammer SPK lassen sich die IPX9K-Lanzen auf 175 mm Abstand einstellen, und die Düsen sind ab Werk über ihre Strahlkraft vermessen – dieselbe Kammer prüft also IPX9K und PW. Bei älteren Anlagen und Anlagen anderer Hersteller prüfen wir den Abstand und vermessen die Düsen nach.
Erteilt iTS die PW-Bewertung?
Nein. Die Einhaltung von NEMA 250 – einschließlich PW – erklärt der Hersteller des Gehäuses; auf Wunsch bestätigt das ein unabhängiges Prüflabor. Mit einer eigenen Anlage prüfen Sie schon in der Entwicklung und gehen sicher in die Abnahme.
Brauche ich für Hosedown und PW zwei Anlagen?
Zwei Prüfeinrichtungen, aber nicht zwingend zwei Räume: In der SPK mit Anbautunnel oder in einer Raumlösung stehen Hosedown und IPX9K nebeneinander.
Sie entwickeln Gehäuse für Hochdruckreinigung in Nordamerika? Wir beraten Sie zu IPX9K, NEMA PW und Hosedown – als Kammer oder Raumlösung, mit vermessenen Düsen. Wir sprechen Englisch.
