Raumlösungen – IPX-Prüfanlagen für große Prüflinge

Module für IPX1 bis IPX9K im eigenen Nassraum


IPX-Raumlösungen – Ihr Nassraum wird zum Prüflabor

Manche Prüflinge passen in keine Kammer: Schaltschränke, Leuchten für Hallen und Straßen, Fahrzeugbatterien, ganze Baugruppen. Für sie stattet iTS einen bestehenden Nassraum mit Modulen für die Wasserprüfungen nach IEC 60529 und ISO 20653 aus – von Tropfwasser IPX1 bis zum Hochdruckstrahl IPX9K.

Jedes Modul arbeitet für sich; mehrere Module lassen sich zu einem Gesamtsystem verbinden, gesteuert über ein gemeinsames Bedienteil. Wir beraten Sie bei der Planung Ihres Nassraums und bauen ihn mit unseren Komponenten aus.

Normen: IEC 60529:1989 + A1:1999 + A2:2013 · ISO 20653 · EN 60068-2-18 · IEC 60598-1 · LV 124 · BMW GS 95003-4 · UL 50E / NEMA 250

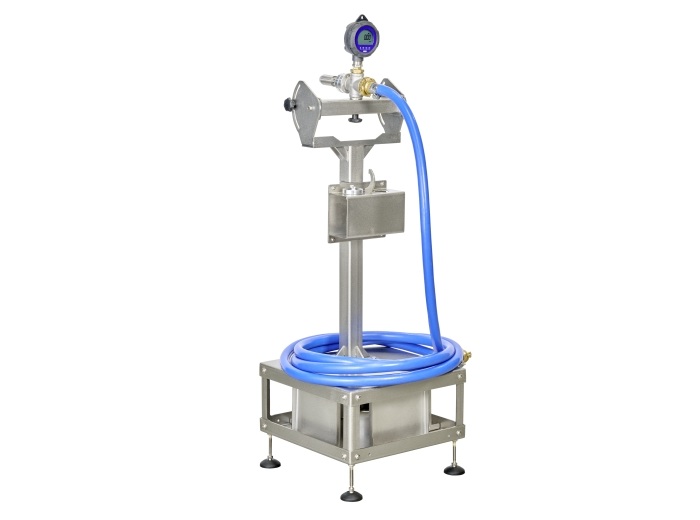

Stativ mit Strahldüse und Manometer für Strahlwasserprüfungen IPX5/IPX6
Stativ mit Strahldüse und Manometer für Strahlwasserprüfungen IPX5/IPX6
Stativ mit Strahldüse und Manometer für Strahlwasserprüfungen IPX5/IPX6

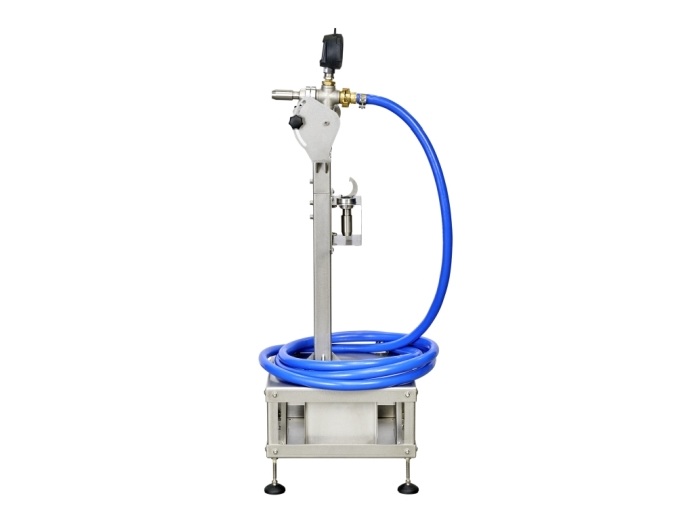

Stativ mit Strahldüse, Manometer und Schlauch für Strahlwasserprüfungen IPX5/IPX6, Seitenansicht
Stativ mit Strahldüse, Manometer und Schlauch für Strahlwasserprüfungen IPX5/IPX6, Seitenansicht

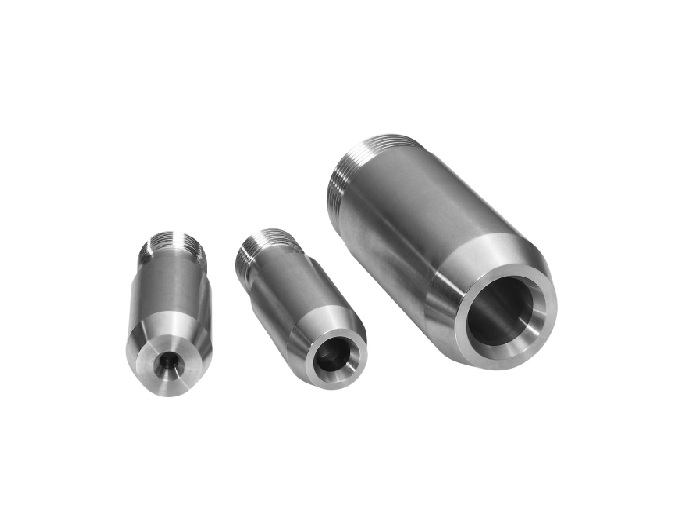

Strahlwasserdüsen in drei Größen für IPX5, IPX6 und UL 50E
Strahlwasserdüsen in drei Größen für IPX5, IPX6 und UL 50E

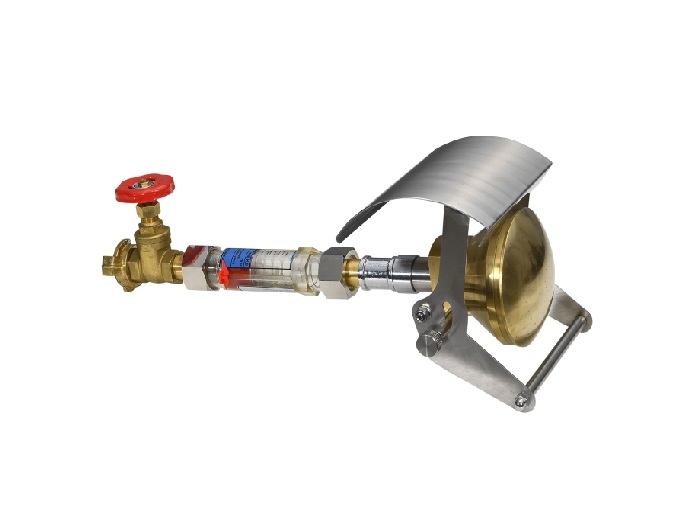

Spritzbrause für IPX3/IPX4 mit Abdeckschale, Durchflussmesser und Absperrventil
Spritzbrause für IPX3/IPX4 mit Abdeckschale, Durchflussmesser und Absperrventil

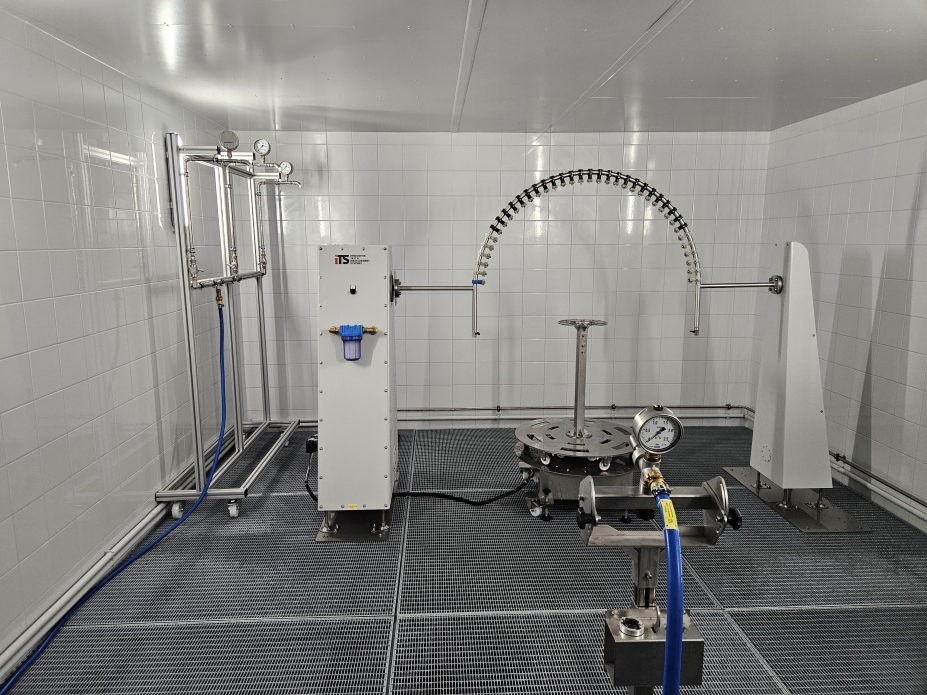

Schwenkrohranlage mit Spritzdüsen über dem Drehteller in einem gefliesten IPX-Prüfraum
Schwenkrohranlage mit Spritzdüsen über dem Drehteller in einem gefliesten IPX-Prüfraum

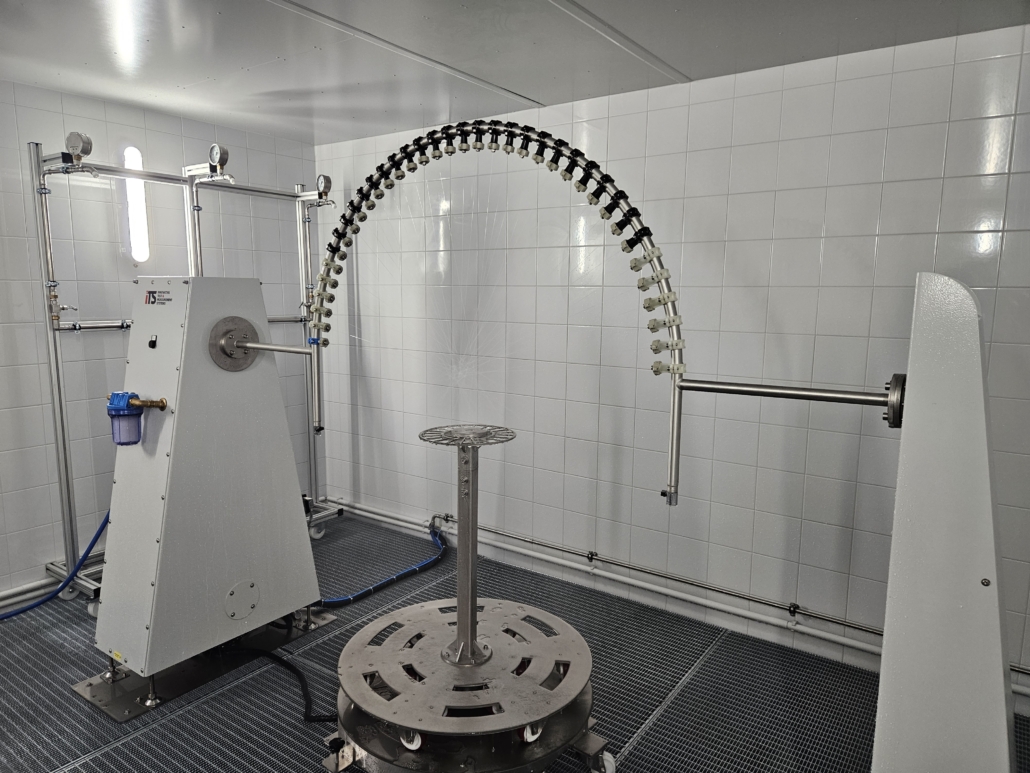

IPX-Prüfraum mit Schwenkrohranlage, Drehteller und Strahlwasser-Stativ für IPX3 bis IPX6
IPX-Prüfraum mit Schwenkrohranlage, Drehteller und Strahlwasser-Stativ für IPX3 bis IPX6

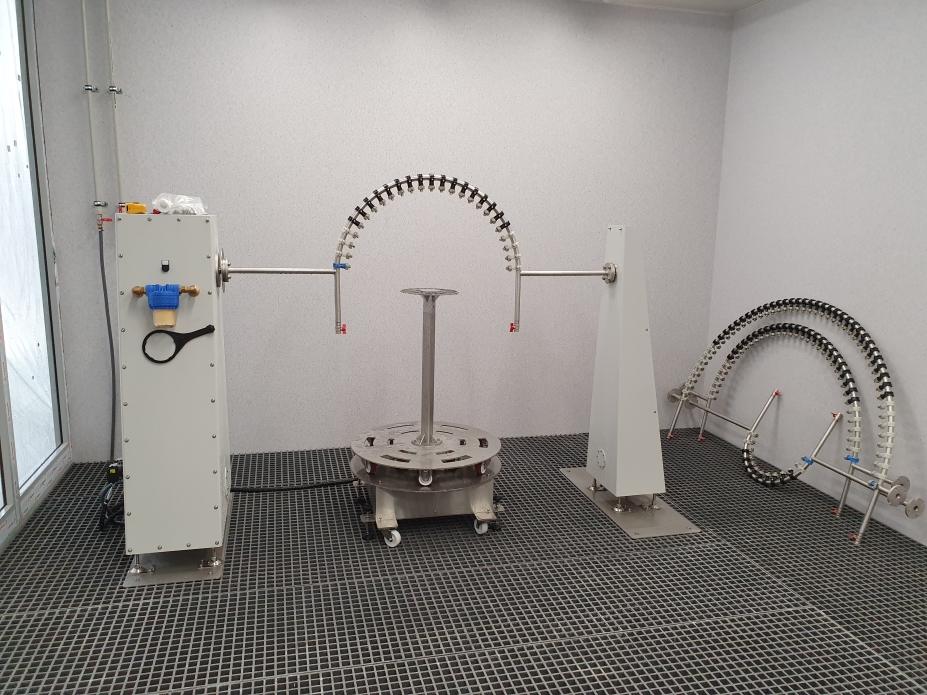

Schwenkrohranlage SRA 1200 in einem IPX-Prüfraum mit Drehteller
Schwenkrohranlage SRA 1200 in einem IPX-Prüfraum mit Drehteller
IPX-Raumlösung für IPX9K mit Drehteller, Rahmen mit vier festen Lanzen, Bedienpult und Schaltschrank (3D-Darstellung)
IPX-Raumlösung für IPX9K mit Drehteller, Rahmen mit vier festen Lanzen, Bedienpult und Schaltschrank (3D-Darstellung)

Welches Modul für welche Prüfung

PrüfungModulKurz gesagt
IPX1 / IPX2 TropfwasserTropfgeräte TG 43, TG 64, TG 1010Tropfflächen 400 × 300 bis 1000 × 1000 mm; an der Wand oder im Rahmengestell, auch elektrisch höhenverstellbar
IPX3 / IPX4 Sprüh- und SpritzwasserSchwenkrohranlage SRA 1200, SpritzbrauseSchwenkbogen bis 1200 mm Radius, automatische Durchflussregelung; mit Gegenlagersäule oder Wandlager
UL 50E Rain TestUL Rain Testdrei Sprühdüsen nach UL 50E, Höhe 1300–2100 mm einstellbar
IPX5 / IPX6 / IPX6K StrahlwasserWasserversorgungsmodul WVM 10, Strahlrohre, Stativ1000-l-Vorratstank, 0–105 l/min; Druckerhöhung für IPX6K, verstärkte Pumpe für den UL Hose Down
IPX7/IPX8 UntertauchenTauchtank TT 1010, Tauchsäule TS 500innen 960 × 960 mm, 1400 mm Tauchtiefe, Plattform pneumatisch – oder Ø 500 mm, durchsichtig; IPX8 nach Vereinbarung
IPX9 / IPX9K Hochdruck und DampfstrahlHochdruckaggregat, Prüfgestell mit 4 Lanzen, X-Y-Lanze, Achsenportal7–18 l/min, 30–120 bar, Wasser bis 85 °C; mit Boiler oder Durchlauferhitzer

Werte und Ausführungen im Einzelnen stehen auf den verlinkten Prüfseiten und im Shop.

Right-open-big Right-open-big Alle Prüfungen im Überblick

Drehteller DT – bewegt den Prüfling

DrehtellerPlattformTragfähigkeitTeleskopauszug
DT 800 PROØ 800 mm200 kgja, 1000–1450 mm hoch, bis 80 kg
DT 1000 PROØ 1000 mm200 kgja, 1000–1450 mm hoch, bis 80 kg
DT 1200 PROØ 1200 mm200 kgja, 1000–1450 mm hoch, bis 80 kg
DT 1200 HDØ 1200 mm1000 kgAuflage Ø 300 oder 600 mm als Option
DT 1500 HDØ 1500 mm1000 kgAuflage Ø 300 oder 600 mm als Option

Alle Drehteller drehen stufenlos mit 0–5 U/min – kontinuierlich, reversierend oder positionierend; ein Absolutdrehgeber erlaubt frei wählbare Positionierpunkte. Bedienung über 7″-Touchpanel, für einfache Aufgaben auch als EASY-Variante (nur Drehzahl und feste Umkehrpunkte). Der Teleskopauszug hebt kleine Prüflinge auf Arbeitshöhe.


Ein System statt vieler Geräte

  • Einzeln oder zusammen

    Jedes Modul lässt sich für sich betreiben – etwa ein WVM 10 BASIC mit Strahlrohren. Das WVM 10 PRO arbeitet mit den Drehtellern der PRO-Serie zusammen, das WVM 10 FLEX mit allen iTS-Produkten für Raumlösungen.

  • Mobiles Bedienteil

    mit 15″-Touchpanel – ein Bedienplatz für das Gesamtsystem

  • Wasser­enthärtungs­anlage

    ab 6 °dH erforderlich; verhindert verkalkte Düsen und schont die Pumpen – zur Wasserenthärtung

Raumlösung oder Kammer?

Ihr PrüflingUnsere Empfehlung
bis 800 × 800 × 800 mm und bis 100 kg, mehrere IP-Prüfungen in einer AnlageSpritzwasserkammer SPK
über 800 × 800 × 800 mm oder über 100 kgRaumlösung mit den passenden Modulen und Drehteller
sehr groß, IPX3/IPX4 von HandSpritzbrause IPX3/4
lange Dichtungen, z. B. an Gehäusedeckeln (IPX9K)Raumlösung mit X-Y-Lanze
Fahrzeugbatterien und andere Prüflinge in Einbaulage (IPX9K)Raumlösung mit Achsenportal

Die Grenzen sind eine grobe Faustregel – schon eine von beiden spricht für die Raumlösung.


Häufige Fragen

Nicht unbedingt. Meist stattet die Raumlösung einen bestehenden Nassraum aus, und wir beraten Sie bei der Planung. Auf Wunsch bauen wir auch begehbare Nassräume aus Edelstahl als Sonderlösung. Passen Ihre Prüflinge in eine Kammer, ist die Spritzwasserkammer SPK oft die einfachere Wahl.

Ja. Jedes Modul arbeitet auch allein. Wer später weitere Prüfungen braucht, ergänzt Module; mit dem WVM 10 FLEX und dem mobilen Bedienteil werden sie zu einem System.

Auf den Drehtellern der PRO-Serie bis 200 kg, auf der HD-Serie bis 1000 kg.

Ab 6 °dH Härte ist eine Wasserenthärtungsanlage erforderlich – sonst verkalken Düsen und Pumpen.
