Schwallwasserprüfung nach ISO 16750-4

Temperaturschock mit Eiswasser für Fahrzeugkomponenten


Was prüft die Schwallwasserprüfung?

Winter, das Fahrzeug ist warm gefahren – und dann geht es durch eine Pfütze oder einen kalten Regenschauer. Ein heißes Bauteil wird schlagartig von eiskaltem Wasser getroffen. Die Schwallwasserprüfung bildet genau diesen Temperaturschock nach: Der Prüfling wird in einer Warmkammer aufgeheizt und dann mit einem definierten Schwall Eiswasser abgeschreckt, wieder und wieder. iTS liefert dafür die Schwallwasserkammern SWK – Warmkammer und Schwallwassersystem in einer Anlage, vom Tischformat bis zur begehbaren Kammer.

Die Prüfung simuliert Bedingungen, die im Betrieb eines Fahrzeugs auftreten – vor allem bei Regen und bei der Fahrt durch Pfützen. Geprüft werden Fahrzeugkomponenten, die im Betrieb warm werden und im Spritzbereich von Wasser liegen – etwa Steuergeräte, Sensoren, Scheinwerfer sowie Antriebs- und Batteriekomponenten.

Der plötzliche Temperatursprung belastet Gehäuse, Dichtungen und Vergussmassen mechanisch. Kühlt die Luft im Inneren schlagartig ab, entsteht ein Unterdruck, der Wasser durch kleinste Undichtigkeiten ins Gehäuse ziehen kann. Fehler, die bei einer reinen Dichtheitsprüfung nicht auffallen, zeigen sich so.

Gefordert wird die Prüfung von der Automobil- und Zulieferindustrie: in der ISO 16750-4 und in den Liefervorschriften der Fahrzeughersteller, zum Beispiel LV 124 und VW 80000.

Prüfraum der Schwallwasserkammer SWK XL mit Schwallwasserdüse

Prüfparameter im Überblick

ParameterWert
Schwallwassermenge3–4 l je Schwall
Schwalldauer3 s
Wassertemperatur0–4 °C (SWK: +2 bis +4 °C vor der Düse)
PrüfmediumStadtwasser oder demineralisiertes Wasser, wahlweise mit 3 % (Gewichtsanteil) Arizona-Staub fein nach ISO 12103-1
Temperatur der Warmkammerbis 160 °C
Abstand Düse – Prüfling325 ± 25 mm
Schwallbreite im Normabstand450 mm
Zyklusdauermind. 30 min (3 s Schwall, danach Standzeit in der Warmkammer)
Prüfdauer100 Zyklen, also mindestens rund 50 Stunden

Der Prüfling wird so zur Düse ausgerichtet, wie er später im Fahrzeug beansprucht wird.

Zusammenfassung aus der iTS-Übersicht „Weitere Prüfungen mit Staub & Wasser“ und der technischen Beschreibung SWK; maßgeblich ist der Normtext in der jeweils gültigen Ausgabe.


Normen

NormIn der SWK
ISO 16750-4Standard
MBN LV 124-2Standard
VW 80000 (2009-10)Standard
VW 80101 (2009-03)Standard
BMW GS 95003-4Standard
Renault 36-00-802mit Option Erweiterung für Renault-Test

Die Prüfungen laufen nach Norm ab; eigene Prüfabläufe lassen sich ebenso einstellen.

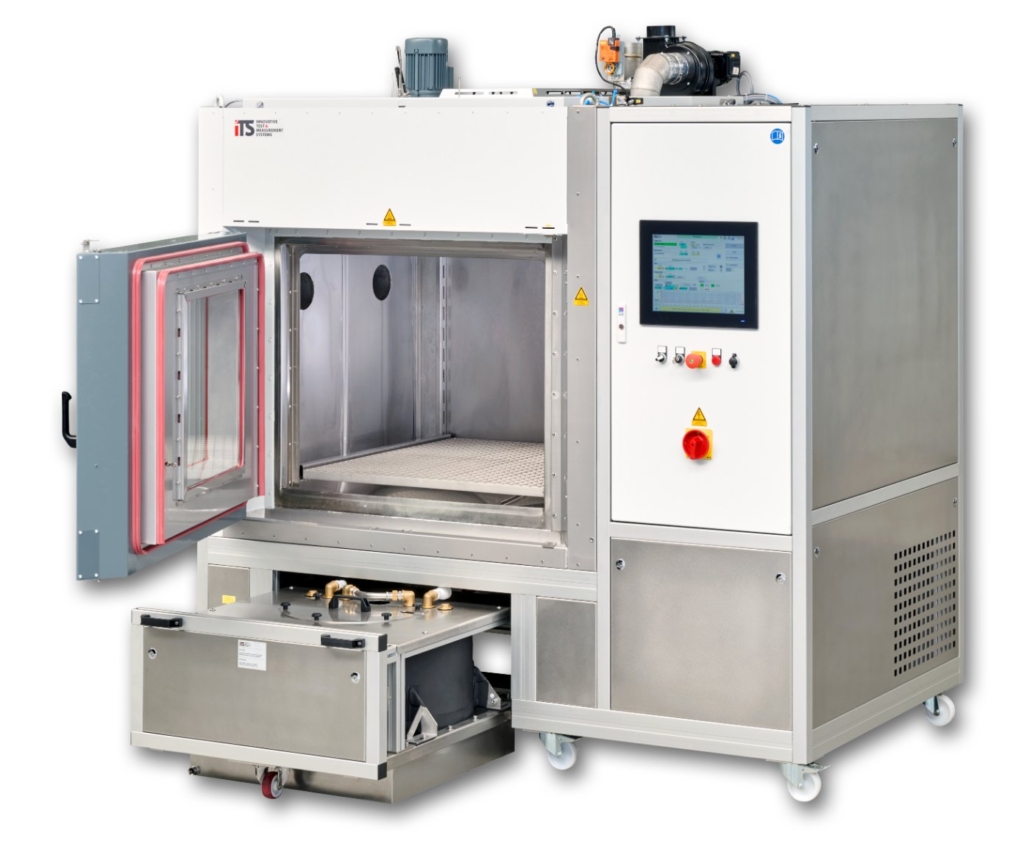

Schwallwasserkammer SWK 100/100/75 mit geöffneter Tür: Prüfraum mit Gitterrost, darunter der ausgezogene Wassertank

Die Schwallwasserkammern SWK

In der SWK sitzen Warmkammer und Schwallwassersystem zusammen. Die Kammer steht auf Rollen und lässt sich im Labor leicht positionieren.

  • Warmkammer bis 160 °C

    Umluft über IE4-Ventilatoren, horizontal von links nach rechts geführt. Die Heizung sitzt im Umluftstrom ohne Kontakt zum Wasser. Ein Temperaturwahlbegrenzer schützt den Prüfling.

  • Innengehäuse aus Edelstahl, dicht geschweißt

    Der Boden ist als Trichter ausgebildet, das Wasser läuft nach jedem Schwall schnell ab.

Schwallwasserkammer SWK 100/100/75 von iTS, Frontansicht mit Bedienpanel
Schwallwasserdüse nach ISO 16750-4 aus Edelstahl
  • Schwalldüsen nach ISO 16750-4

    zweiteiliges Frästeil aus Edelstahl 1.4571, eingebaut in der Seitenwand. Zwei Düsen lassen sich gleichzeitig nutzen (vier bei der SWK 200-150-100), feste und flexible Düsen frei kombinierbar.

  • Düsen mit Wasserkühlung (Option)

    Sie hält die Düse in der heißen Kammerwand kühl, damit das Schwallwasser kalt am Prüfling ankommt.

Die Schwallwasserdüse nach ISO 16750-4 gibt es auch einzeln – als Ersatz, zur Nachrüstung und für eigene Prüfaufbauten im Nassraum.

  • Eiskaltes Schwallwasser aus dem Tankmodul

    Kühlschlangen im Tank kühlen das Wasser herunter. In ihnen strömt ein Wasser-Glykol-Gemisch, das ein Kaltwassersatz kühlt – luft- oder wassergekühlt. Der wassergekühlte Kaltwassersatz gibt keine Wärme an das Labor ab.

Wassertank der Schwallwasserkammer SWK 100/100/75, ausgezogen

Baugrößen

Prüfraum B × T × HDüsen
SWK 100-100-751000 × 1000 × 750 mm2, auf Wunsch mehr
SWK 125-100-751250 × 1000 × 750 mm2, auf Wunsch mehr
SWK 125-125-1251250 × 1250 × 1250 mm2, auf Wunsch mehr
SWK 200-150-1002000 × 1500 × 1000 mm4, auf Wunsch mehr
SWK XL 300-360-200 (begehbar)3000 × 3600 × 2000 mmbis 10 flexible

Arbeitstemperatur der Warmkammer: Raumtemperatur + 30 K bis 160 °C, bei der SWK XL bis 95 °C (jeweils ≤ ± 3 K im Beharrungszustand). Prüfrost bis 250 kg, bei der SWK XL bis 800 kg/m². Die begehbare SWK XL ist für große Prüflinge wie Fahrzeugbatterien gebaut, die keine 160 °C brauchen.

Begehbare Schwallwasserkammer SWK XL mit Wassertank

Optionen

  • Flexible Schwallwasserdüse

    frei positionierbar, mit festen Düsen kombinierbar

  • Wasserkühlung für die Schwallwasser­düsen

    das Schwallwasser kommt kalt am Prüfling an

  • Wassergekühlter Kältekompressor

    keine Abwärme im Labor

  • Prüfgutfühler 20–160 °C

    misst die Temperatur am Prüfling

  • Erweiterung für den Renault-Test 36-00-802

  • Programmierbare Digitalkanäle (bis zu vier)

    Prüfling oder Zusatzgeräte im Prüfablauf schalten

  • Sicherheit

    Türkontaktschalter, Not-Halt von extern und Sicherheitssignal für eine bauseitige Leitwarte

Was die SWK vor Ort braucht

AnschlussAnforderung
WasserStadtwasser oder demineralisiertes Wasser, Zulaufdruck mind. 3 bar, Filter 100 µm (bauseits)
AbwasserHT-Rohr DN 40, höchstens 200 mm über dem Fußboden, Abwasser bis 100 °C
Strom3 × 400 V / 50 Hz N/PE, max. 63 A, Direktverdrahtung
Druckluft3–6 bar, Qualität ISO 8573-1:2010 [3:3:4]
Netzwerk (optional)RJ45 für die Datenaufzeichnung

Der Abwasseranschluss ist zugleich der Überfüllschutz der Schwallwasserbehälter und muss vorhanden sein.


Häufige Fragen

Nein. Sie stammt aus den Normen der Fahrzeugindustrie und prüft das Verhalten bei einem Temperaturschock mit Wasser; einen IP-Code gibt es dafür nicht. Ob ein Gehäuse gegen Wasser dicht ist, zeigen die IPX-Prüfungen – oft werden beide gefordert. → IPX3/IPX4 · IPX5/IPX6 · IPX9K

Bei der Spritzwasserprüfung (IPX4) trifft Wasser mit Raumtemperatur über längere Zeit auf den Prüfling. Bei der Schwallwasserprüfung trifft ein kurzer, kräftiger Schwall Eiswasser auf einen heißen Prüfling – entscheidend ist der Temperatursprung.

In der SWK nicht – Beimischungen von Kochsalz (NaCl) sind nicht erlaubt. Möglich ist die Beimischung von Arizona-Staub.

Die Norm legt Abstand und Schwallbreite je Düse fest. Ob ein Prüfling von einer oder mehreren Seiten getroffen wird, richtet sich nach seiner späteren Einbaulage. Die Standardkammern nutzen zwei Düsen gleichzeitig, die SWK 200-150-100 vier, die begehbare SWK XL bis zu zehn.

Ja, mit dem Prüfgutfühler (20–160 °C) als Option.

Ja. Neben den Normabläufen lassen sich eigene Testdurchläufe einstellen und starten.
