Schwallwasserkammer SWK für ISO 16750-4
Serie SWK
Warmkammer bis 160 °C
Umluft über IE4-Ventilatoren, die Heizung sitzt im Umluftstrom ohne Kontakt zum Wasser; ein Temperaturwahlbegrenzer schützt den Prüfling

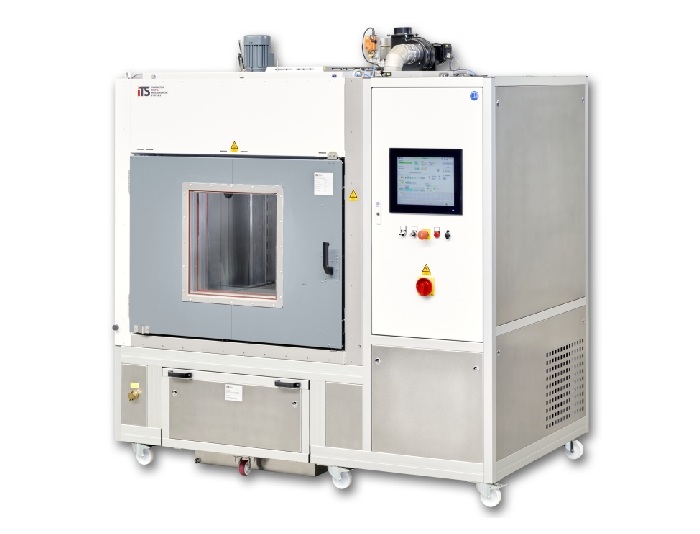

Schwallwasserkammer SWK – Warmkammer und Eiswasser in einer Anlage
Winter, das Fahrzeug ist warm gefahren – und dann geht es durch eine Pfütze. Die Schwallwasserkammern SWK bilden diesen Temperaturschock nach: Der Prüfling wird in der Warmkammer bis 160 °C aufgeheizt und dann mit einem definierten Schwall Eiswasser abgeschreckt, wieder und wieder – nach ISO 16750-4 und den Liefervorschriften der Fahrzeughersteller.
Die SWK gibt es vom Tischformat bis zur begehbaren Kammer. Sie steht auf Rollen und lässt sich im Labor leicht positionieren.
Normen: ISO 16750-4 · MBN LV 124-2 · VW 80000 (2009-10) · VW 80101 (2009-03) · BMW GS 95003-4 · Renault 36-00-802
Welche Normen die SWK abdeckt
| Norm | In der SWK |
|---|---|
| ISO 16750-4 | serienmäßig |
| MBN LV 124-2 | serienmäßig |
| VW 80000 (2009-10) | serienmäßig |
| VW 80101 (2009-03) | serienmäßig |
| BMW GS 95003-4 | serienmäßig |
| Renault 36-00-802 | mit Option Erweiterung für den Renault-Test |
Die Prüfungen laufen nach Norm ab; eigene Prüfabläufe lassen sich ebenso einstellen. Schwallmenge, Wassertemperatur, Abstand und Zyklen erklärt die Prüfseite zur Schwallwasserprüfung.
Fünf Größen
| Größe | Prüfraum B × T × H | Düsen |
|---|---|---|
| SWK 100-100-75 | 1000 × 1000 × 750 mm | 2, auf Wunsch mehr |
| SWK 125-100-75 | 1250 × 1000 × 750 mm | 2, auf Wunsch mehr |
| SWK 125-125-125 | 1250 × 1250 × 1250 mm | 2, auf Wunsch mehr |
| SWK 200-150-100 | 2000 × 1500 × 1000 mm | 4, auf Wunsch mehr |
| SWK XL 300-360-200 (begehbar) | 3000 × 3600 × 2000 mm | bis 10 flexible |
Warmkammer: Raumtemperatur + 30 K bis 160 °C, bei der SWK XL bis 95 °C (jeweils ≤ ± 3 K im Beharrungszustand). Prüfrost bis 250 kg, bei der SWK XL bis 800 kg/m². Die begehbare SWK XL ist für große Prüflinge wie Fahrzeugbatterien gebaut, die keine 160 °C brauchen.
Ausstattung, die jede SWK mitbringt
Optionen
Daten, Steuerung, Sicherheit
Auch einzeln erhältlich: die Schwallwasserdüse nach ISO 16750-4 – als Ersatz, zur Nachrüstung und für eigene Prüfaufbauten im Nassraum.
Häufige Fragen
Welche Größe brauche ich?
Das hängt vom größten Prüfling und der Zahl der Düsen ab. Die Standardkammern nutzen zwei Düsen gleichzeitig, die SWK 200-150-100 vier – bei diesen Kammern auf Wunsch auch mehr –, die begehbare SWK XL bis zu zehn. Schicken Sie uns Maße und Normen – wir empfehlen die passende Größe.
Gibt die Kammer Wärme an das Labor ab?
Mit dem wassergekühlten Kaltwassersatz nicht – er gibt die Wärme an das Kühlwasser ab statt an die Raumluft.
Darf ich dem Schwallwasser etwas beimischen?
Arizona-Staub ja, Kochsalz (NaCl) nicht.
Was braucht die SWK vor Ort?
Wasser (mind. 3 bar), einen Abwasseranschluss, der zugleich der Überfüllschutz ist, 3 × 400 V (max. 63 A) und Druckluft. Die Einzelheiten stehen auf der Prüfseite.
