IPX9K-Prüfung nach ISO 20653 und DIN EN 60529
Hochdruck- und Heißwassertests
Automobil und Zulieferindustrie
für Bauteile am Fahrzeug, die bei der Fahrzeugwäsche direkt angestrahlt werden
Was prüft IPX9K?
Die IPX9K-Prüfung zeigt, ob ein Gehäuse dem Strahl eines Hochdruckreinigers standhält – mit heißem Wasser, hohem Druck und aus kurzer Entfernung. iTS baut dafür Prüfkammern und Raumlösungen, vermisst die Prüfdüsen selbst und liefert auf Wunsch das Protokoll dazu.

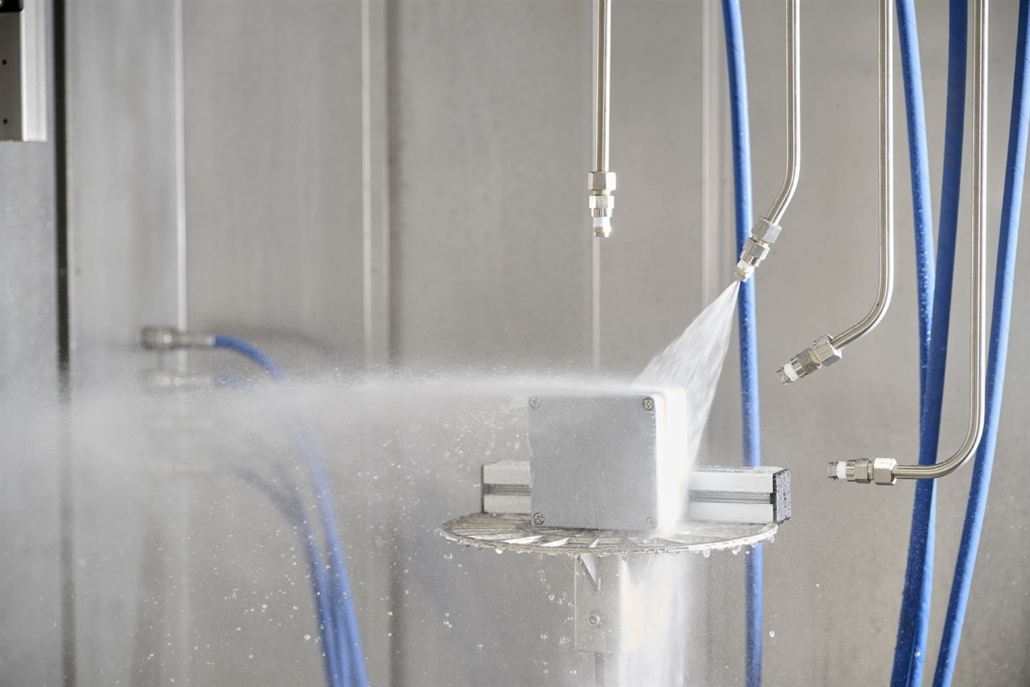

Die Prüfung simuliert die Reinigung mit einem Hochdruckreiniger. Ein Flachstrahl mit Wasser von etwa 80 °C trifft aus 100 bis 150 mm Abstand nacheinander aus vier Winkeln auf den Prüfling, der sich dabei auf einem Drehteller dreht. Geprüft wird, ob danach Wasser in das Gehäuse eingedrungen ist.
Gefordert wird IPX9K vor allem in zwei Bereichen:
IPX9 oder IPX9K – zwei Namen für fast dieselbe Prüfung
Die beiden Bezeichnungen stammen aus zwei Normen:
IPX9K gehört zur ISO 20653, der Norm für IP-Prüfungen im Automobilbereich. Dort ist die Prüfung schon lange enthalten, weil Fahrzeuge seit Jahrzehnten mit Hochdruckreinigern gewaschen werden.
IPX9 gehört zur DIN EN 60529. Dort wurde die Prüfung erst mit der Ausgabe von September 2014 aufgenommen – ohne das „K“, um eine Verwechslung mit den dort bereits vergebenen Zusatzbuchstaben zu vermeiden.
Die Prüfvorschriften unterscheiden sich nur in einigen Details der Prüfparameter:
| IPX9 (DIN EN 60529) | IPX9K (ISO 20653) | |
|---|---|---|
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar |
| Abstand Düse – Prüfling | 125 mm ± 25 mm | 100–150 mm |
| Ausrichtung | kleine Gehäuse (unter 250 mm) mittig auf dem Drehteller, Düsen zur Außenkontur | Düsen zur Außenkontur |
| Drehteller | 5 U/min | 5 U/min |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K |
| Prüfdauer | 30 s je Position (0°, 30°, 60°, 90°) | 30 s je Position (0°, 30°, 60°, 90°) |
Zusammenfassung aus der iTS-Übersicht; maßgeblich ist der Normtext in der jeweils gültigen Ausgabe.
Ausführlicher erklärt der Beitrag IPX9 oder IPX9K – Unterschiedliche Bezeichnungen für einen Test?
Warum die Düse vermessen sein muss

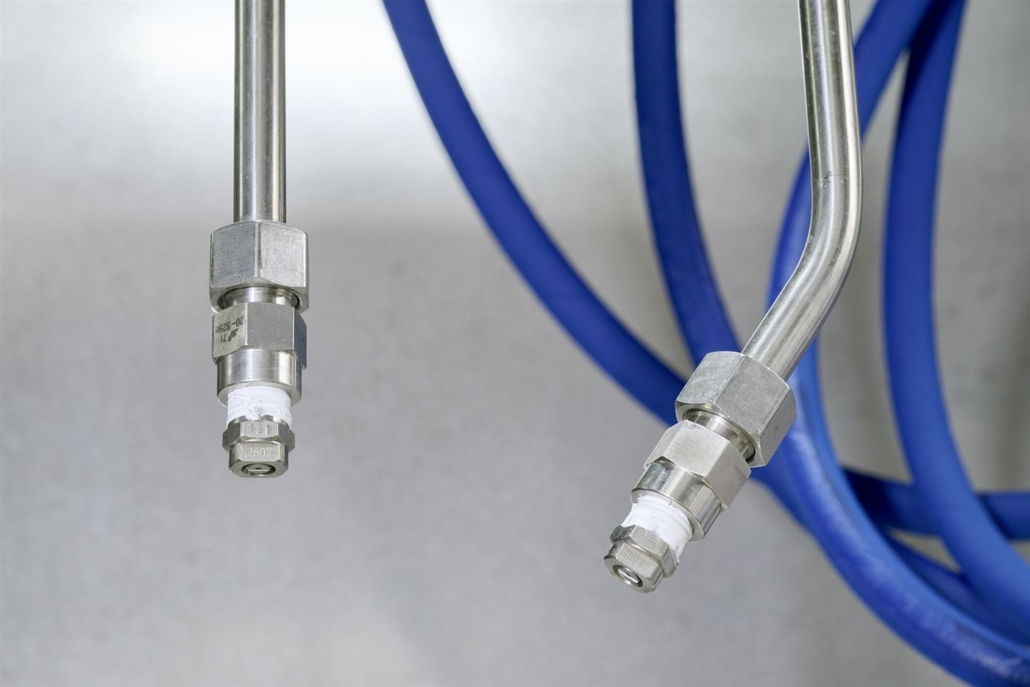

Beide Normen schreiben in ihren aktuellen Ausgaben vor, dass die Flachstrahldüse über ihre Strahlkraftverteilung ausgewählt wird – die Düsengeometrie allein genügt nicht. Deshalb wird jede Düse einzeln vermessen und nur verwendet, wenn ihr Strahl die Vorgaben erfüllt.
So vermisst iTS die Düsen: Die Düse läuft auf einem kalibrierten Prüfstand mit den vorgeschriebenen Prüfparametern. Ein Kraftaufnehmer auf einem verfahrbaren Schlitten fährt unter dem Wasserstrahl hindurch und zeichnet den Kraftverlauf auf. In der Mitte muss dieser Verlauf über eine bestimmte Länge in einem definierten Kraftbereich liegen – sonst erfüllt die Düse die Norm nicht.
| Norm | Stand | Strahlkraftverteilung | iTS-Verfahren |
|---|---|---|---|
| DIN EN 60529 | 09/2014 | vorgeschrieben | Kraftverlaufsmessung mit Protokoll |
| ISO 20653 | 08/2023 | vorgeschrieben | Kraftverlaufsmessung mit Protokoll |
| LV 124 | 2013/2015 | verweist auf DIN EN 60529 / ISO 20653 | Kraftverlaufsmessung mit Protokoll |
Alle Düsen in iTS-Anlagen sind nach diesen Vorgaben vermessen und ausgewählt. Jede Düse ist nummeriert, so dass sie sich ihrem Protokoll eindeutig zuordnen lässt. Das Protokoll mit Diagramm erhalten Sie, wenn Sie die Vermessung mitbestellen (Kraftverlaufsmessung SPK.OP-601).
Die Vermessung bietet iTS auch als Dienstleistung an – für Düsen aus älteren Anlagen und für Düsen anderer Hersteller. So lässt sich eine vorhandene Prüfeinrichtung auf den aktuellen Stand der Normen bringen.
IPX9K-Prüfung mit iTS: die Lösungen
In der Spritzwasserkammer SPK

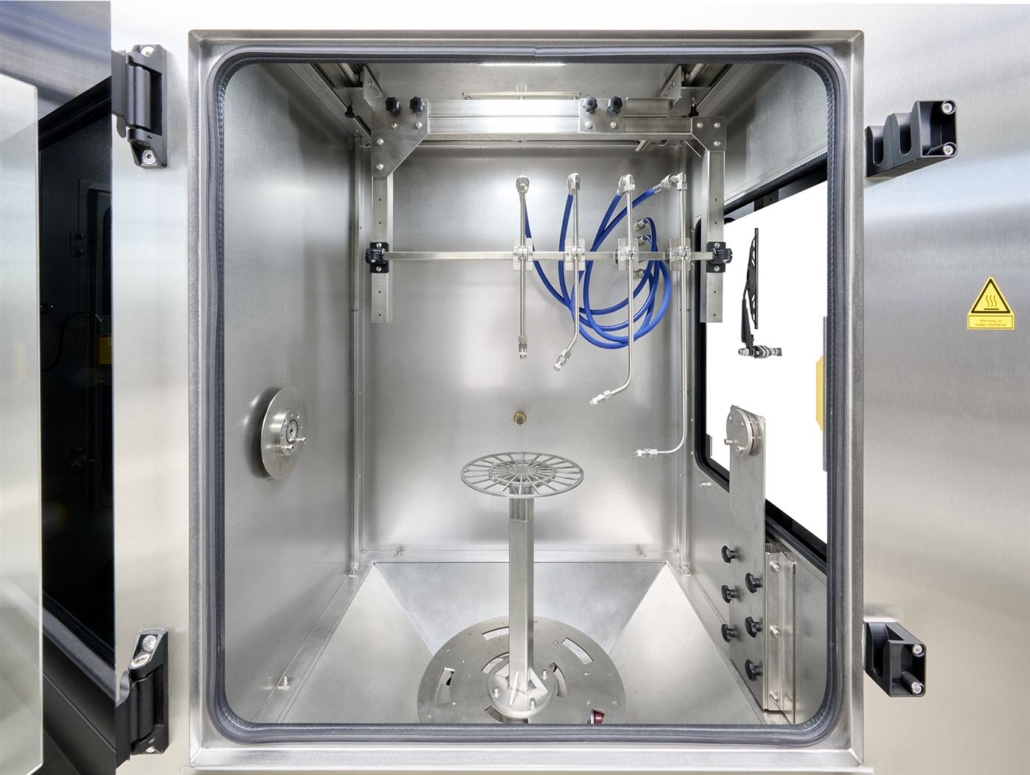

Die Spritzwasserkammern der Serie SPK prüfen serienmäßig IPX3 und IPX4 und lassen sich bis IPX9K erweitern – auch nachträglich, denn die Kammern sind aus einem Baukasten aufgebaut. Mit der IPX9K-Option erfüllt die SPK beide Normen, DIN EN 60529 und ISO 20653.
Für IPX9K bekommt die SPK einen Heißwassertank mit 140 l (ca. 15 kW, Aufheizen ca. 30 min) und eine frequenzgeregelte Hochdruckpumpe bis 160 bar; die Wassertemperatur wird düsennah gemessen, das Wasser im Kreis geführt. Geprüft wird mit vier festen Lanzen: Sie sitzen auf einem Rahmen, der über Deckenschienen eingefahren und verriegelt wird – für minimale Rüstzeit. Jede Lanze ist einzeln in Höhe und Winkel justierbar und wird der Reihe nach angesteuert.
Baugrößen R200 bis R800, vom Prüfraum 960 × 960 × 900 mm bis 2000 × 2000 × 2000 mm.
Als Raumlösung für große und schwere Prüflinge
Für Prüflinge, die in keine Kammer passen, stattet iTS einen Nassraum mit einzelnen Modulen aus:
Welche Lösung passt?
| Ihr Prüfling | Unsere Empfehlung |
|---|---|
| Prüflinge bis 800 × 800 × 800 mm und bis 100 kg, mehrere IP-Prüfungen in einer Anlage | Spritzwasserkammer SPK mit IPX9K-Option |
| Prüflinge über 800 × 800 × 800 mm oder über 100 kg | Raumlösung mit Aggregat, Prüfgestell und Drehteller |
| Lange Dichtungen, z. B. an Gehäusedeckeln | Raumlösung mit X-Y-Lanze |
| Fahrzeugbatterien und andere Prüflinge in Einbaulage | Raumlösung mit Achsenportal |
| Große Prüflinge oder große Prüfserien mit langen Prüfzeiten | Aggregat mit Durchlauferhitzer statt Boiler |
Als Faustregel: Ist der Prüfling größer als 800 × 800 × 800 mm oder schwerer als 100 kg, ist die Raumlösung meist die bessere Wahl.
Häufige Fragen
Brauche ich für IPX9 und IPX9K zwei Anlagen?
Nein. Die SPK mit IPX9K-Option und die iTS-Raumlösungen erfüllen beide Normen; Druck und Durchfluss der Aggregate sind einstellbar.
Bekomme ich ein Protokoll über die Düsen?
Ja, wenn Sie die Kraftverlaufsmessung mitbestellen. Jede Düse ist nummeriert und dem Protokoll zugeordnet.
Können Sie auch Düsen vermessen, die nicht von iTS stammen?
Ja. Wir vermessen auch Düsen aus älteren Anlagen und von anderen Herstellern und liefern das Protokoll dazu.
Welche Wasserqualität brauche ich?
Die Hochdruckaggregate sind für Wasser bis 6 °dH ausgelegt; bei härterem Wasser wird eine Wasserenthärtungsanlage vorgeschaltet. Ob Stadtwasser oder demineralisiertes Wasser – dazu gibt es einen eigenen Beitrag: Stadtwasser oder demineralisiertes Wasser für IP-Prüfungen?
Kann ich IPX9K in einer vorhandenen SPK nachrüsten?
Ja. Die Optionen der SPK – auch IPX9K – lassen sich in bereits gelieferte Kammern nachrüsten. Die Spritzwasserkammer wächst so mit Ihren Anforderungen.
Beratung zu Ihrer IPX9K-Prüfung
Sie planen eine IPX9K-Prüfung oder möchten eine bestehende Anlage erweitern? Wir beraten Sie zu Kammer, Raumlösung und Düsenvermessung.
