iTS Companion App

Version 4: Messdaten, Prüfbericht, Fernsteuerung


iTS Companion 4 – die Prüfbericht-Software für Ihre iTS-Prüfanlagen

iTS Companion verbindet Ihren Büroarbeitsplatz mit den Prüfanlagen der iTS GmbH. Messdaten holen, Kurven auswerten, Prüfberichte erstellen, Prüfprogramme vorbereiten und die Anlage fernbedienen: alles in einer Anwendung, ohne Umweg über Tabellenkalkulation oder Textverarbeitung.

Version 4 macht den Prüfbericht noch individueller: Mit Kopfdaten-Vorlagen bestimmen Sie selbst, welche Angaben zu Auftrag, Prüfling und Prüfbedingungen im Bericht stehen. Oberfläche und Prüfberichte sprechen jetzt acht Sprachen.

  • Messdaten per Netzwerk oder USB-Stick auf den PC holen
  • Messwerte als Kurven ansehen, vergleichen und zoomen
  • Prüfberichte auf Knopfdruck: am Bildschirm, gedruckt oder als PDF
  • Kopfdaten-Vorlagen mit eigenen Feldern und Pflichtangaben
  • Prüfprogramme am PC bearbeiten und zur Anlage übertragen
  • Die Anlage vom Arbeitsplatz aus beobachten und bedienen
  • Oberfläche und Prüfberichte in acht Sprachen

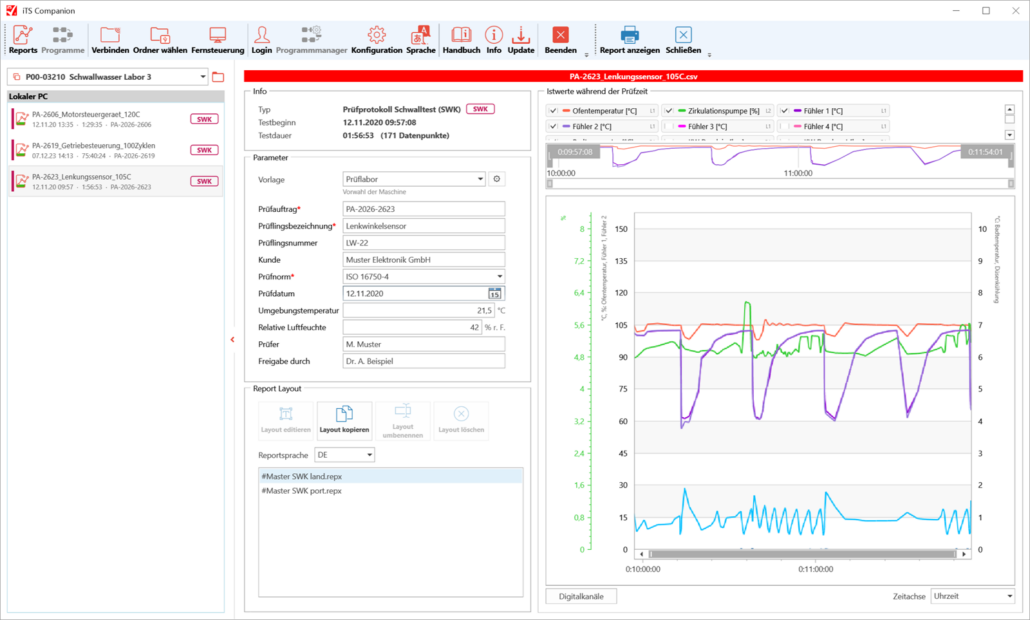

iTS Companion 4: Hauptfenster mit dem Protokoll einer Schwallwasserkammer

Für Ihre iTS-Prüfanlagen

iTS Companion unterstützt die Baureihen der iTS GmbH für Prüfungen nach Schutzart (IP-Code) und verwandten Normen.

Companion erkennt am Inhalt der Messdatei, von welcher Anlage sie stammt und welche Prüfung gelaufen ist – bei neuen Anlagen ebenso wie bei Anlagen, die schon viele Jahre im Einsatz sind. Bei der Weiterentwicklung achten wir darauf, dass ältere Anlagen und ihre Dateien weiter ausgewertet werden können.


Messdaten holen – per Netzwerk oder USB-Stick

Ihre Anlage zeichnet während der Prüfung alle Istwerte und die eingestellten Prüfparameter auf. Mit iTS Companion kommen diese Daten auf Ihren PC.

Über das Netzwerk: Nach einem Klick auf „Verbinden“ zeigt Companion die Dateien auf der Anlage. Ein Doppelklick überträgt eine Datei auf Ihren PC und öffnet sie sofort. Anlagen mit der neuen Steuerungsgeneration werden über eine verschlüsselte SFTP-Verbindung angebunden.

Per USB-Stick: Ohne Netzwerkanschluss stecken Sie einen USB-Stick an der Anlage ein; die Anlage kopiert die Dateien von selbst. Am PC binden Sie den Stick als Ordner an, kopieren die gewünschten Dateien und trennen den Ordner wieder.

Alles im Blick, bevor Sie öffnen: Jedes Protokoll trägt in der Dateiliste ein farbiges Kürzel der Prüfart, etwa IPX5/6, 9K-4N, EN-VAC oder SAE575, darunter Testbeginn, Dauer und Prüfauftrag. Die Kurzinfo zeigt Maschine, Prüfzeiten, Anzahl der Datenpunkte und alle Kopfdaten, ohne die Datei zu laden.

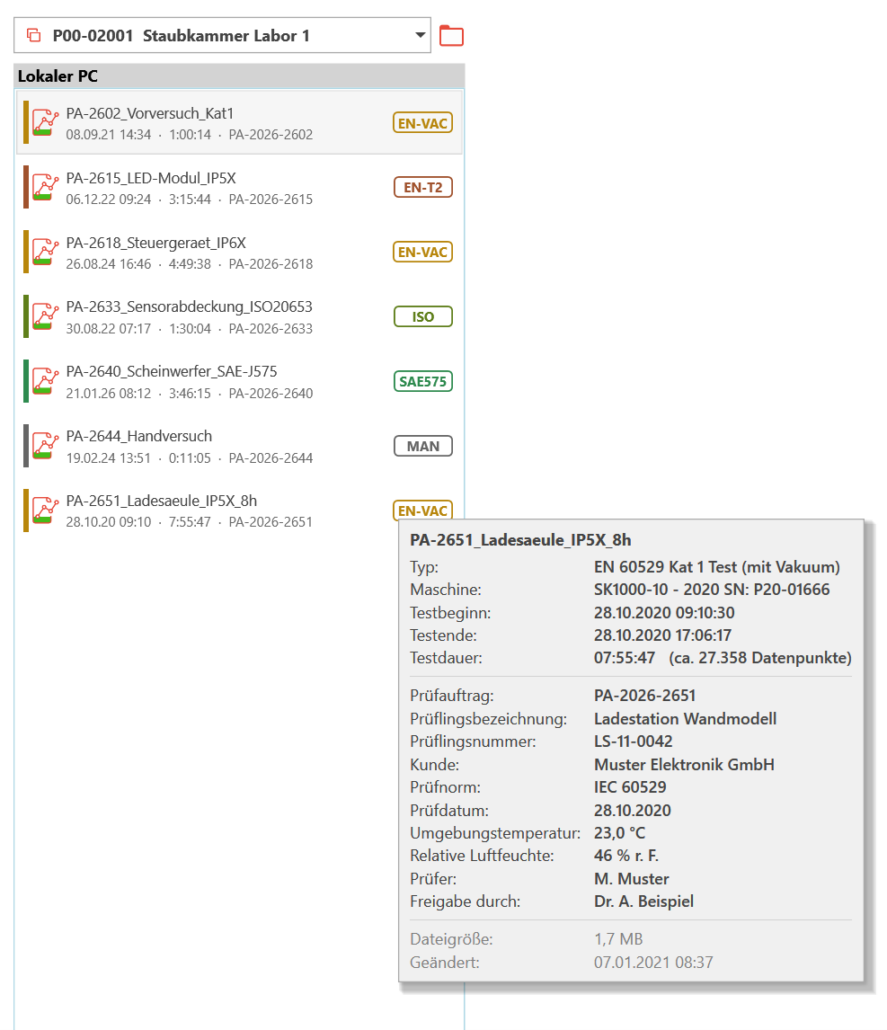

Dateiliste in iTS Companion: jedes Protokoll mit farbigem Kürzel der Prüfart und Kurzinfo

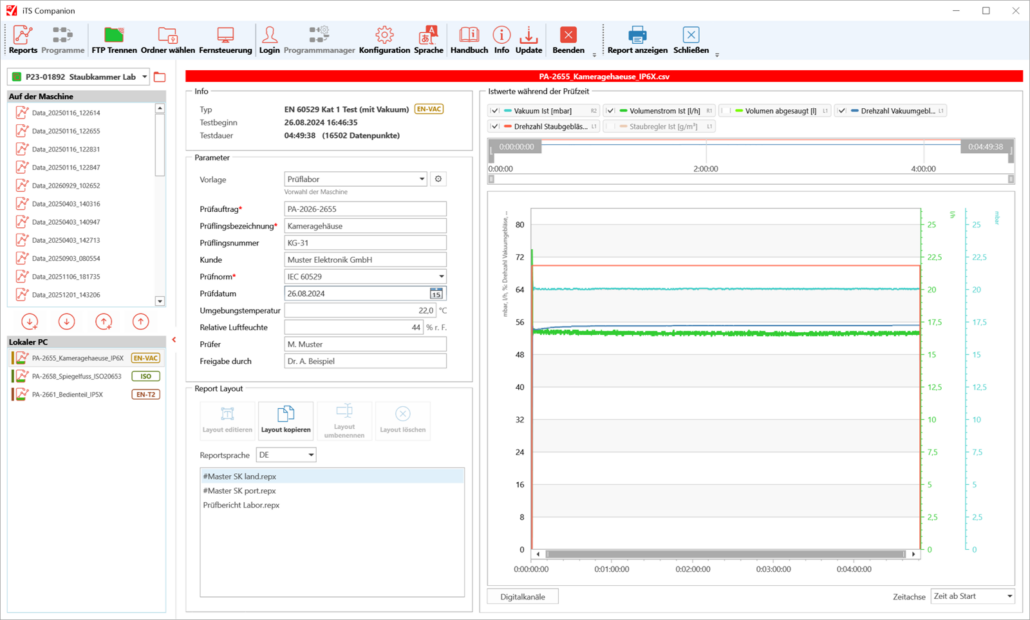

Verbunden mit einer Staubkammer: oben die Dateien auf der Anlage, unten die auf dem PC

Messwerte auswerten

Die Kurvenansicht zeigt den ganzen Prüflauf auf einen Blick: Temperaturen, Drücke, Durchfluss, Drehzahlen oder Unterdruck, je nach Anlage und Prüfart.

  • Kurven per Haken ein- und ausblenden
  • Zoomen und verschieben, einen Zeitausschnitt mit der Zeitleiste wählen
  • Messwerte an jeder Stelle des Verlaufs ablesen
  • Bis zu vier Achsen, links und rechts, jede mit eigenem Bereich und eigener Einheit
  • Schaltzustände der Digitalkanäle unter den Kurven, zeitgleich mit den Messwerten
  • Zeitachse wahlweise als Zeit ab Start oder als Uhrzeit

Auch lange Prüfungen über mehrere Tage mit Hunderttausenden Messpunkten lassen sich flüssig bedienen.

Einstellungen als Vorlage: Passt eine Darstellung, speichern Sie sie als Vorlage – für diese eine Maschine, für alle Maschinen des Typs oder für eine bestimmte Prüfart. Jedes neue Protokoll erscheint dann so, wie Sie es gewohnt sind.

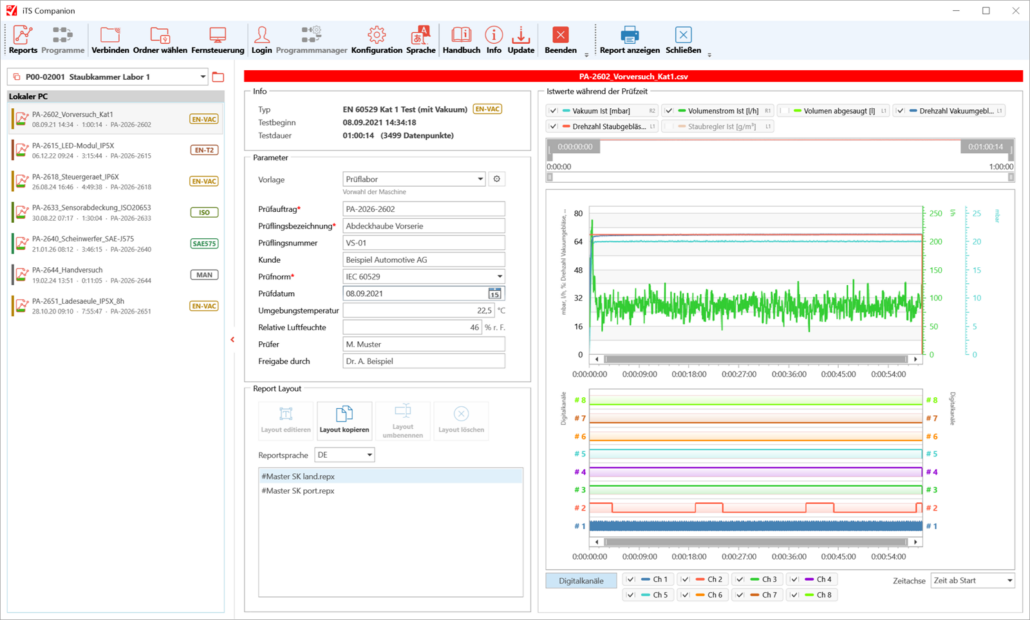

Messkurven einer Staubprüfung: Unterdruck, Durchfluss und Drehzahlen, darunter acht Digitalkanäle

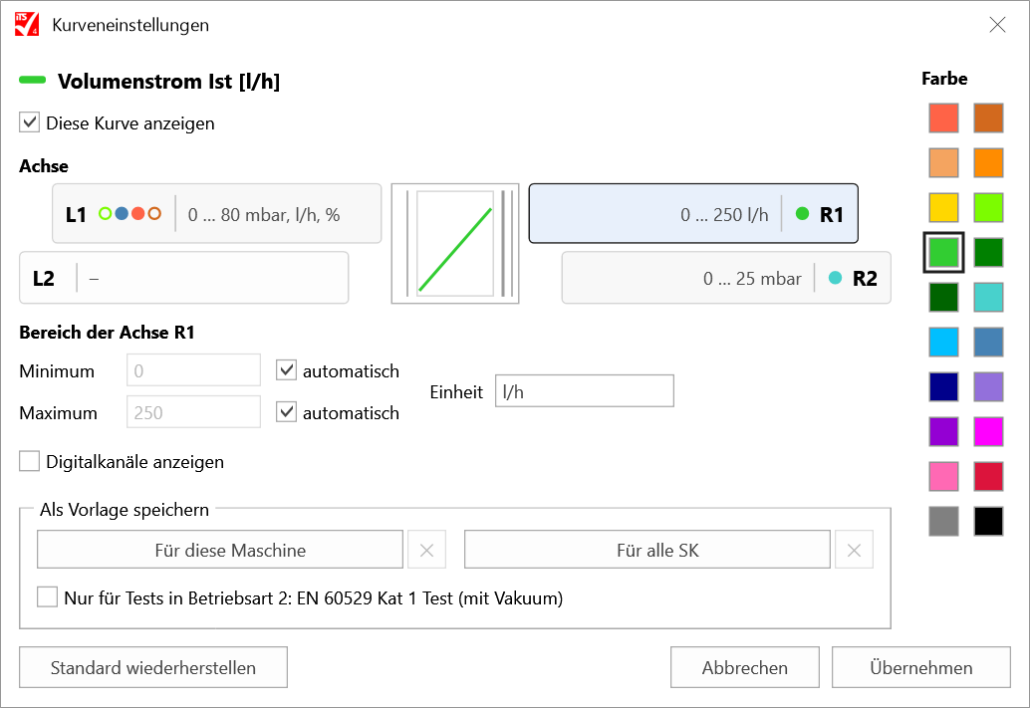

Kurveneinstellungen in iTS Companion: Achse, Wertebereich, Einheit und Farbe, speicherbar als Vorlage

Prüfberichte auf Knopfdruck

Ein Klick auf „Report anzeigen“ macht aus der Messdatei einen vollständigen Prüfbericht: Prüfauftrag und Prüfling, alle Prüfparameter der Anlage, die Kennwerte als Minimum, Mittelwert und Maximum, die Kurven und die Schaltzustände der Digitalkanäle.

  • Im Hoch- oder Querformat, mit Ihrem Firmenlogo
  • Nur die Kurven, die Sie in der Vorschau angehakt haben, mit denselben Farben und Achsen
  • Wahlweise der ganze Prüflauf oder nur ein gewählter Zeitausschnitt
  • Nur die Parameter, die zur gewählten Prüfart und zur Ausstattung der Anlage gehören
  • Druck, PDF und weitere Formate direkt aus der Vorschau
  • In acht Sprachen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch und Tschechisch

Die Sprache des Berichts wählen Sie je Protokoll, unabhängig von der Sprache der Oberfläche. So erhält ein ausländischer Auftraggeber den Bericht in seiner Sprache.

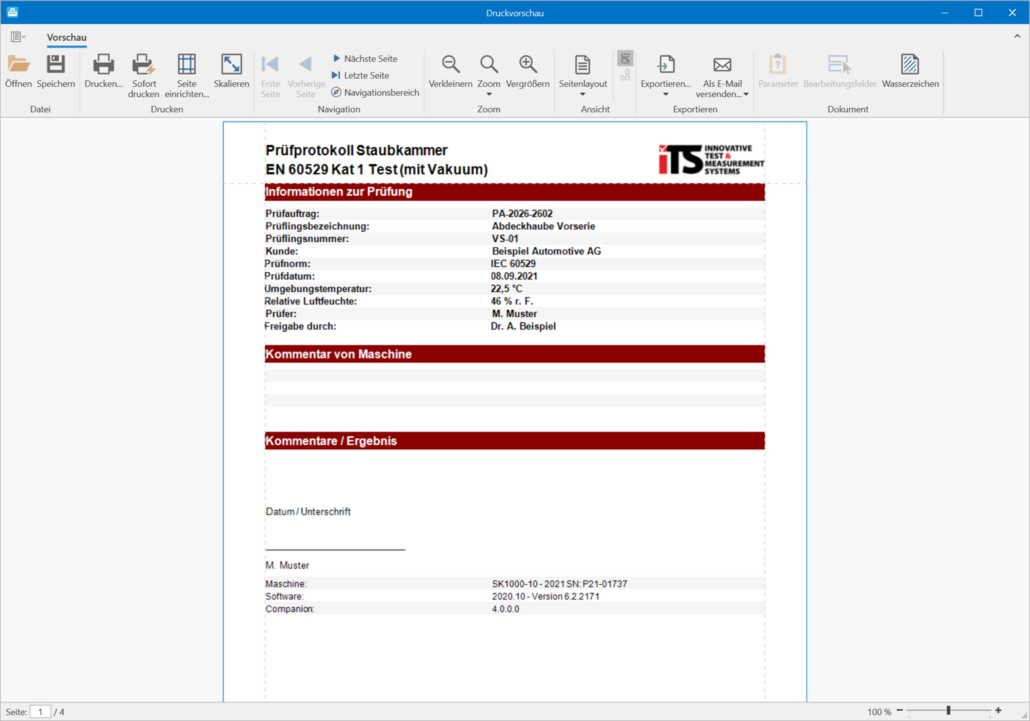

Druckvorschau des Prüfberichts mit Drucken, Exportieren und Versand als E-Mail

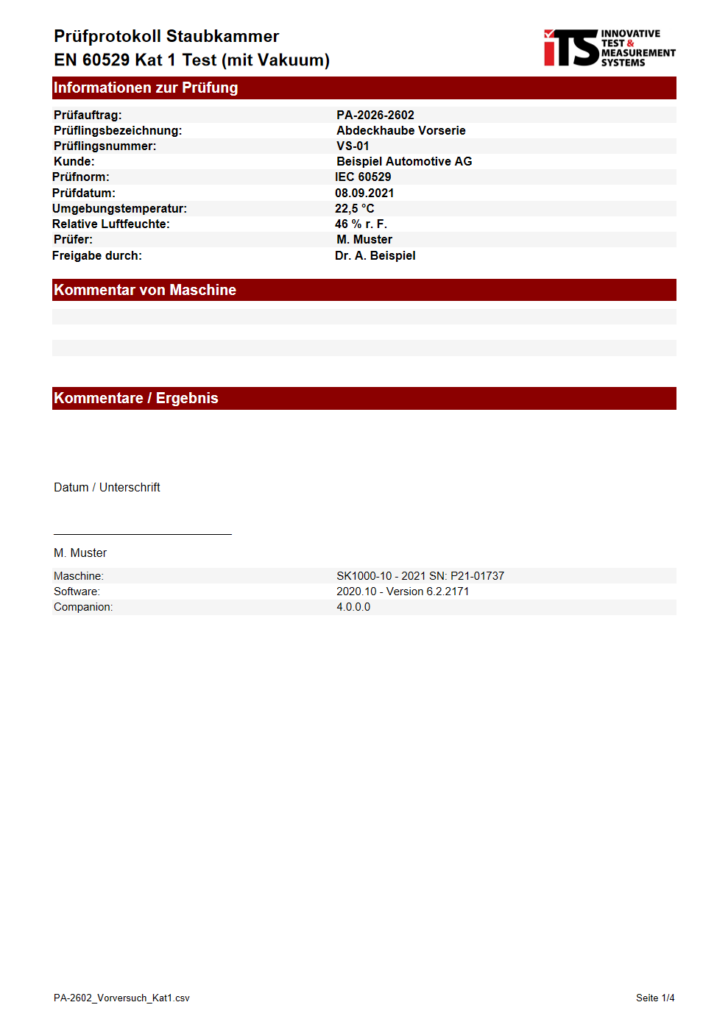

Prüfbericht einer Staubkammer im Hochformat, Seite 1: Informationen zur Prüfung aus den Kopfdaten

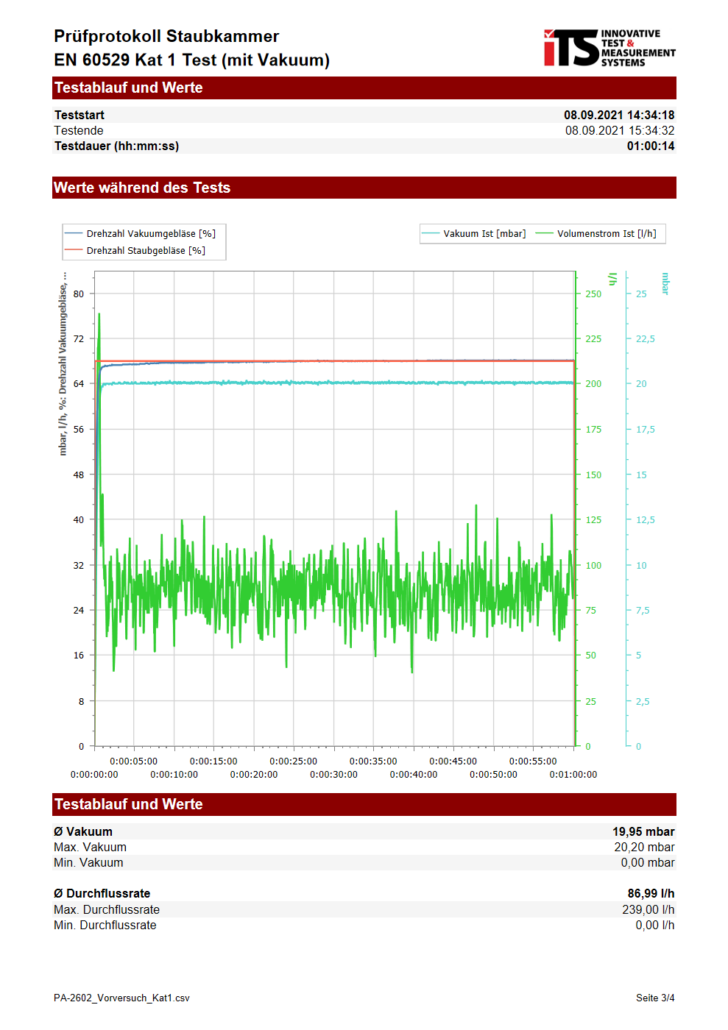

Prüfbericht einer Staubkammer, Seite 3: Testablauf mit Kurven und Kennwerten

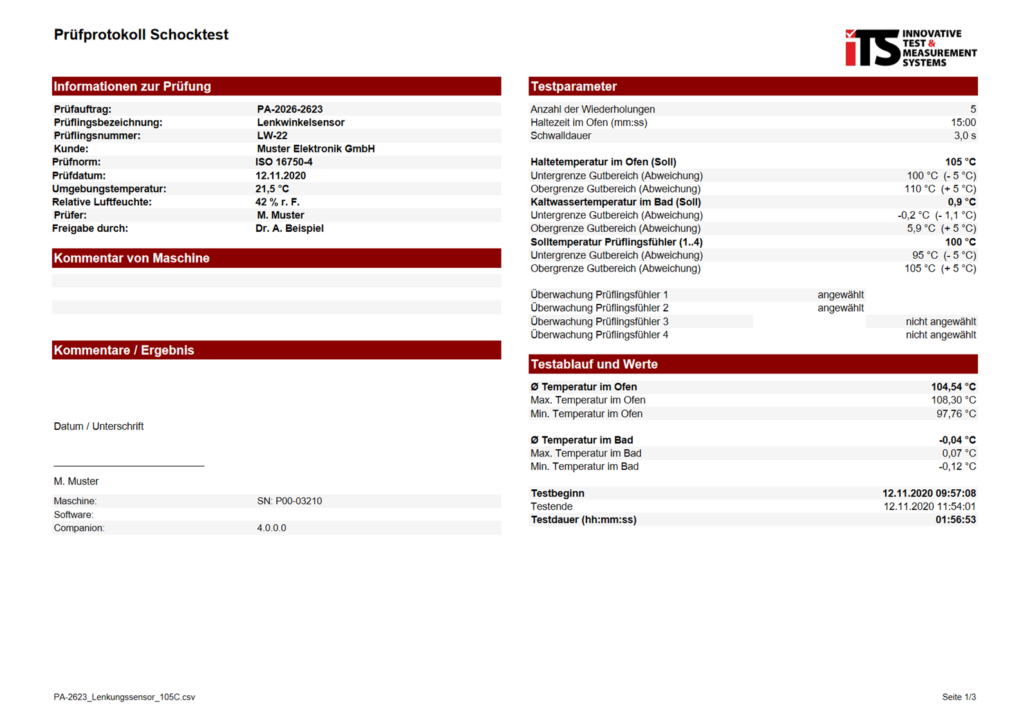

Prüfbericht eines Schocktests nach ISO 16750-4 in der Schwallwasserkammer, Querformat, mit Kopfdaten

Kopfdaten-Vorlagen – neu in Version 4

Jedes Labor dokumentiert anders. Mit Kopfdaten-Vorlagen legen Sie fest, welche Angaben im Prüfbericht stehen und in welcher Reihenfolge – für jede Maschine und auf Wunsch für jedes einzelne Protokoll.

  • Feste Felder wie Prüfauftrag, Prüfling, Kunde und Prüfer
  • Fertige Felder von iTS, etwa Prüfnorm, Prüfdatum, Umgebungstemperatur und Luftfeuchte
  • Eigene Felder als Text, Zahl mit Einheit, Datum oder Auswahlliste
  • Pflichtfelder und Vorgabewerte
  • Beschriftung jedes Felds in allen acht Sprachen
  • Bis zu 20 Felder, per Ziehen und Ablegen angeordnet
  • Vorlagen exportieren und an anderen Arbeitsplätzen importieren

Eingaben werden beim Verlassen eines Felds gespeichert, ohne zusätzlichen Klick; ein grünes Häkchen bestätigt jede Speicherung. Formular und Bericht zeigen immer dieselben Felder.

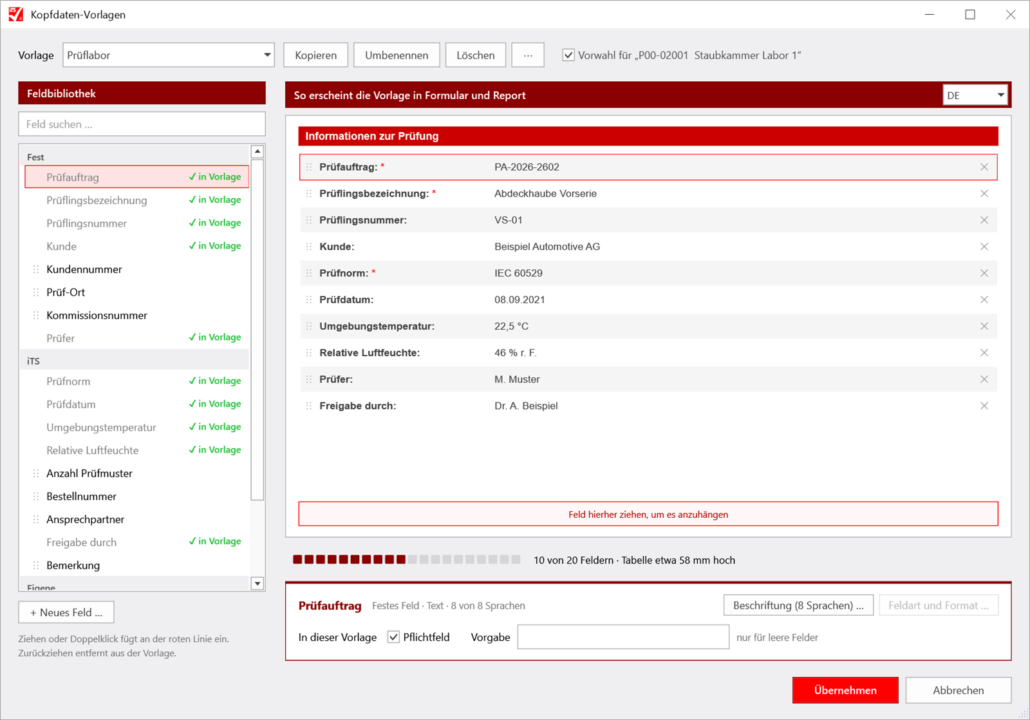

Kopfdaten-Vorlage bearbeiten: links die Feldbibliothek, rechts die Vorlage so, wie sie im Prüfbericht erscheint

Eigene Berichtsvorlagen mit dem Report-Designer

Mit dem Report-Designer passen Sie die mitgelieferten Berichtsvorlagen an Ihr Unternehmen an: Deckblatt und Logo, Auswahl und Anordnung der Prüfparameter, Diagrammseiten, Kopf- und Fußzeilen. Einzelne Felder lassen sich abhängig von Ausstattung und Prüfart der Anlage ein- oder ausblenden. Die mitgelieferten Vorlagen bleiben unverändert, Sie arbeiten immer an einer eigenen Kopie.

Der Report-Designer ist Teil der Pro-Plus-Lizenz.

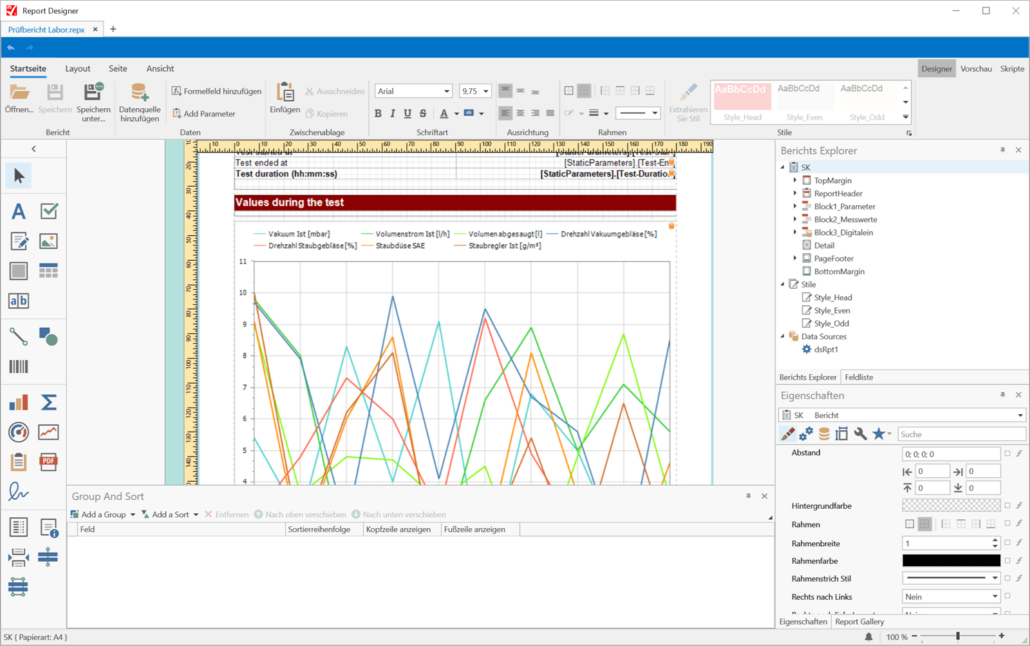

Report-Designer in iTS Companion Pro Plus mit einer eigenen Kopie der Staubkammer-Berichtsvorlage

Fernsteuerung

Sehen Sie vom Schreibtisch aus, was an der Anlage geschieht, und bedienen Sie sie bei Bedarf wie am Bediengerät.

  • Zuerst nur beobachten: Ein roter Balken zeigt, dass Eingaben gesperrt sind. Ein Klick gibt die Bedienung frei.
  • Screenshots des Anlagenbildschirms landen mit einem Klick im Ordner der Maschine
  • Darstellung in Originalgröße oder an das Fenster angepasst
  • Fällt die Verbindung aus, etwa weil die Anlage ausgeschaltet wurde, verbindet Companion selbständig neu, sobald die Anlage wieder erreichbar ist. Die Farbe der Schaltfläche zeigt den Zustand.

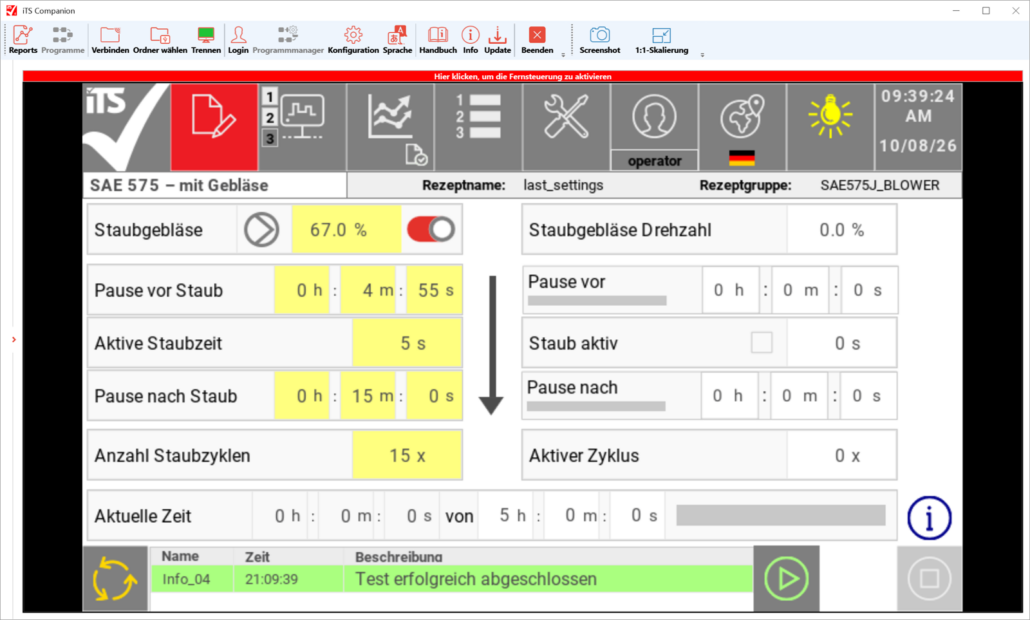

Fernsteuerung einer Staubkammer aus iTS Companion; der rote Balken zeigt den Beobachtungsmodus

Prüfprogramme am PC bearbeiten

Bereiten Sie neue Prüfungen am Arbeitsplatz vor, statt am Bediengerät zu tippen. Companion holt die Prüfprogramme von der Anlage, zeigt alle Parameter übersichtlich nach Gruppen und überträgt das fertige Programm zurück.

  • Eingabefelder mit den Grenzwerten Ihrer Anlage
  • Kommentar zum Programm in mehreren Sprachen
  • Schreibschutz mit Benutzerstufen, wie an der Anlage
  • Programmmanager: Programme zwischen Maschinen und Projekten kopieren

Der Programmeditor steht für Spritzwasserkammern SPK, Schwenkrohranlagen SRA und Druckwasserstrahlkammern DWT zur Verfügung.

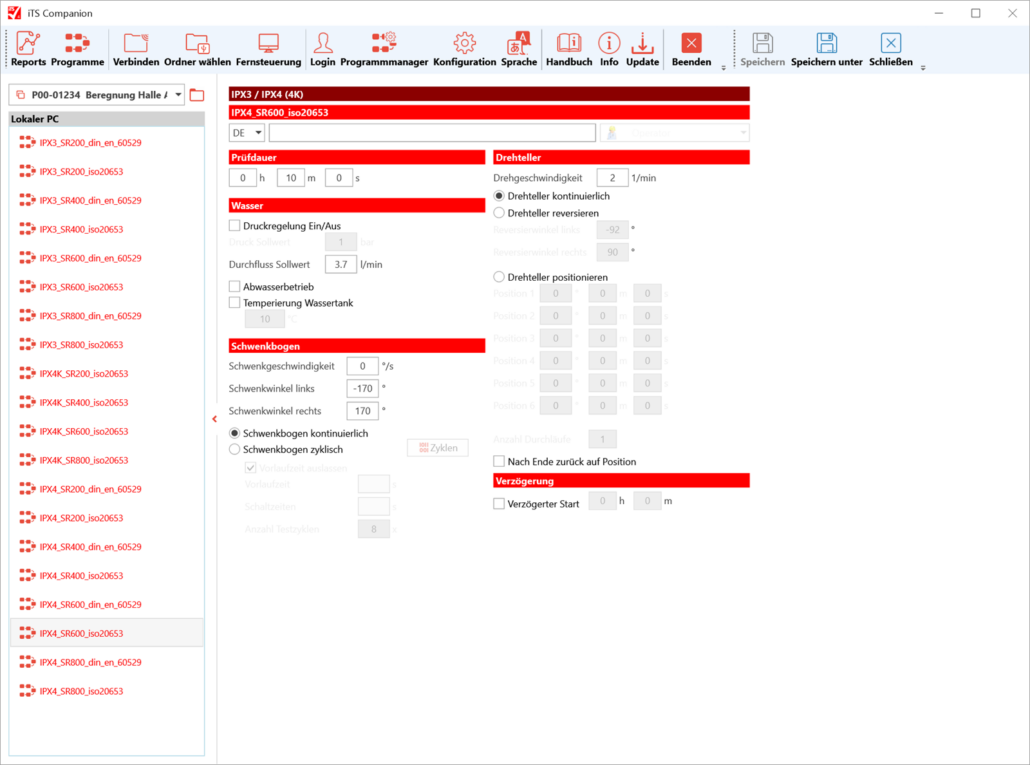

Programmeditor in iTS Companion: Prüfprogramm IPX4 mit Schwenkbogen

Anlagen schnell eingerichtet

  • Anlagensuche: Companion findet iTS-Anlagen im Netzwerk und übernimmt Seriennummer, Bezeichnung und Steuerung mit einem Klick
  • Gerät prüfen: zeigt für eine Adresse, welche Dienste die Anlage anbietet und was zu tun ist, wenn keine Verbindung zustande kommt
  • In der Maschinenauswahl zeigt ein grünes Symbol, welche Anlagen gerade erreichbar sind
  • Companion bemerkt Änderungen an einer Anlage, etwa Seriennummer oder Ausstattung, und zeigt die Unterschiede an
  • Beliebig viele Maschinen, auch dieselbe Anlage mehrfach für verschiedene Projekte oder Kunden

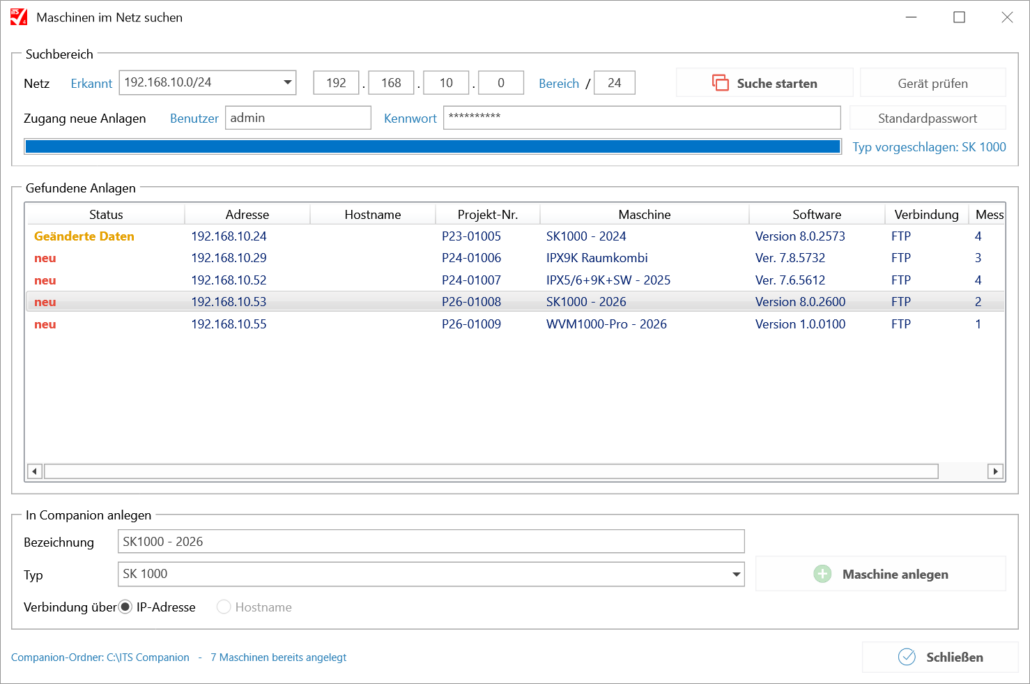

Anlagensuche im Netzwerk mit gefundenen iTS-Prüfanlagen

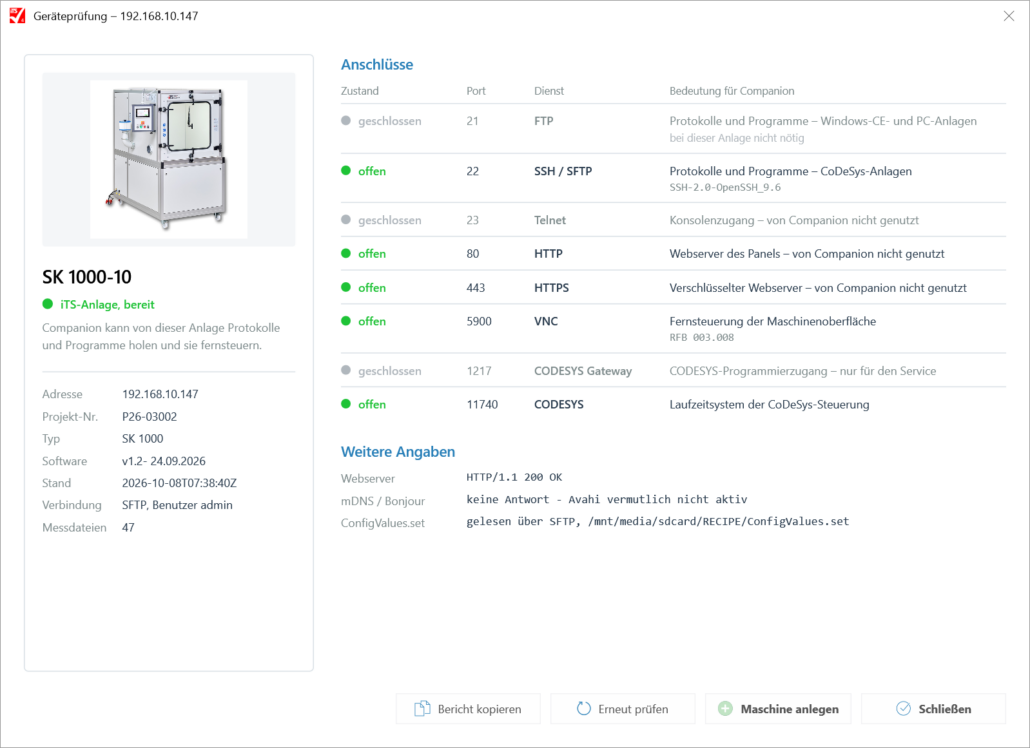

Gerät prüfen: welche Dienste eine Anlage anbietet und was bei fehlender Verbindung zu tun ist

In Ihrer Sprache

Die Oberfläche von iTS Companion gibt es auf Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch und Tschechisch. Die Sprache wechseln Sie im Menü, Companion startet dann von selbst neu. Prüfberichte erstellen Sie in denselben acht Sprachen, unabhängig von der Sprache der Oberfläche.

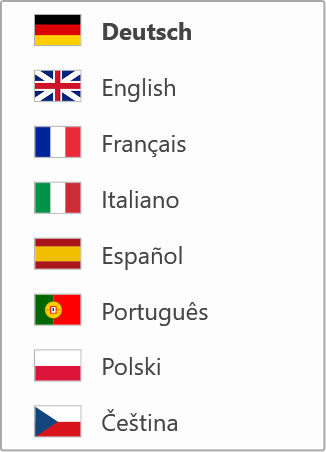

Sprachauswahl in iTS Companion mit acht Sprachen

Lizenz in wenigen Schritten

Beim ersten Start führt Companion Sie durch die Lizenzanfrage. Die Seriennummer Ihrer Anlage liest Companion aus dem Netzwerk oder vom USB-Stick. Die Anfrage geht per E-Mail an iTS, die Lizenzdatei kommt auf demselben Weg zurück; Companion findet sie auf dem Desktop, im Download-Ordner oder in der Zwischenablage.

Bis die Lizenz da ist, probieren Sie Companion als Demoversion mit mitgelieferten Beispieldaten aus.

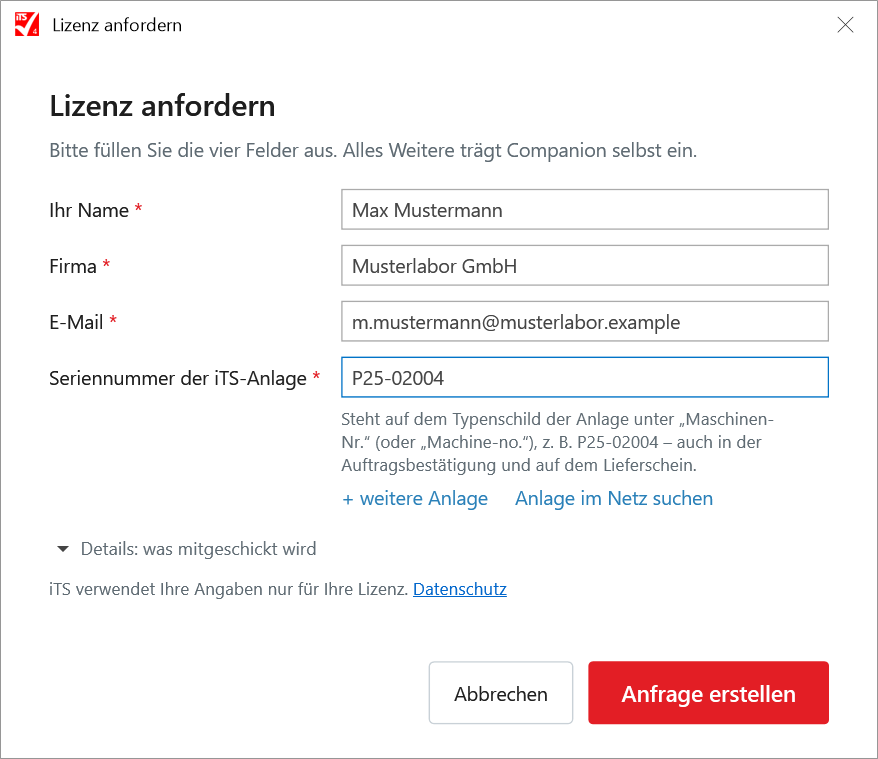

Ausgefüllte Lizenzanfrage in iTS Companion

Basic, Pro oder Pro Plus

FunktionBasicProPro Plus
Messdaten per USB-Stick einlesen✓✓✓
Kurvenansicht und Auswertung✓✓✓
Prüfberichte (Bildschirm, Druck, PDF)✓✓✓
Kopfdaten-Vorlagen✓✓✓
Messdaten über das Netzwerk holen–✓✓
Anlagensuche und Gerät prüfen–✓✓
Fernsteuerung der Anlage–✓✓
Programmeditor (SPK, SRA, DWT)–✓✓
Programmmanager–✓✓
Report-Designer für eigene Berichtsvorlagen––✓

Die Lizenz gilt für einen Arbeitsplatz. Zur Pro-Plus-Lizenz gehört eine eigene Anleitung für den Report-Designer. Pro Plus erhalten Sie auf Anfrage.


Neu in Version 4

  • Kopfdaten-Vorlagen mit eigenen Feldern, Pflichtfeldern und Vorgaben
  • Eingaben werden sofort gespeichert, ohne Bearbeiten-Modus
  • Oberfläche und Prüfberichte in acht Sprachen
  • Farbige Kürzel der Prüfart und Kurzinfo in der Dateiliste
  • Spürbar schnelleres Einlesen und flüssige Kurvenansicht auch bei sehr langen Prüfungen
  • Kurveneinstellungen als Vorlage je Maschine, Maschinentyp und Prüfart
  • Bis zu vier Achsen in Vorschau und Bericht
  • Neu gestaltete Prüfberichte im Hoch- und Querformat, Vorschau und Bericht mit gleichen Farben und Achsen
  • USB-Stick als Ordner anbinden und wieder trennen
  • Geführte Lizenzanfrage mit automatischer Erkennung der Seriennummer
  • Anlagensuche im Netzwerk und Prüfung einzelner Geräte
  • Seriennummer und Erreichbarkeit jeder Anlage in der Maschinenauswahl, Hinweis bei Änderungen an der Anlage
  • Automatisches Wiederverbinden nach einem Verbindungsabbruch

Voraussetzungen

Am PC

  • Windows 10 oder 11
  • Microsoft .NET Framework 4.7.2 (wird bei der Installation eingerichtet)
  • USB-Stick oder Netzwerkverbindung zur Anlage

An der Anlage

  • Datenaufzeichnung (Option OP200)
  • Für Netzwerkverbindung und Fernsteuerung: Netzwerkschnittstelle am Bediengerät (Option OP210)
  • Beide Optionen lassen sich bei vielen Anlagen nachrüsten

Ihre Daten bleiben auf Ihrem PC. Companion speichert Messdateien, Berichte und Einstellungen lokal und überträgt nichts in eine Cloud. Sprechen Sie uns an, wenn Sie wissen möchten, ob Ihre Anlage die Voraussetzungen erfüllt.


Häufige Fragen

Nein. Mit Basic kommen die Messdaten per USB-Stick von der Anlage auf den PC. Pro und Pro Plus holen sie zusätzlich über das Netzwerk und können die Anlage fernsteuern.

Companion wertet auch Dateien von Anlagen aus, die schon viele Jahre im Einsatz sind. An der Anlage braucht es die Datenaufzeichnung (Option OP200), für Netzwerk und Fernsteuerung zusätzlich die Netzwerkschnittstelle (Option OP210). Beide lassen sich bei vielen Anlagen nachrüsten.

Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch und Tschechisch – unabhängig von der Sprache der Oberfläche.

Nein. Companion speichert Messdateien, Berichte und Einstellungen lokal auf Ihrem PC.

Ja. Die Demoversion läuft mit mitgelieferten Beispieldaten.

Ja. Kopfdaten-Vorlagen lassen sich exportieren und an anderen Arbeitsplätzen importieren.

Jetzt ausprobieren

Laden Sie iTS Companion herunter und testen Sie die Demoversion mit Beispieldaten. Für eine Lizenz oder eine Beratung erreichen Sie uns unter support@its-gmbh.de.
