IPX5- und IPX6-Prüfung nach IEC 60529 und ISO 20653

Strahlwassertests


Was prüfen IPX5, IPX6 und IPX6K?

Die Prüfungen IPX5 und IPX6 zeigen, ob ein Gehäuse einem Wasserstrahl standhält – vom Strahl aus einer Düse bis zum starken Strahl, wie er etwa bei der Reinigung mit dem Wasserschlauch oder durch Spritzwasser von der Fahrbahn auftritt. iTS liefert dafür Spritzwasserkammern mit Anbautunnel und Raumlösungen mit eigenen Wasserversorgungsmodulen, auch für IPX6K mit erhöhtem Druck und für die nordamerikanischen Prüfungen nach NEMA 4X / UL 50E.

  • IPX5 – Strahlwasser

    ein Strahl aus einer 6,3-mm-Düse mit 12,5 l/min.

  • IPX6 – starkes Strahlwasser

    ein Strahl aus einer 12,5-mm-Düse mit 100 l/min.

  • IPX6K – Strahlwasser mit erhöhtem Druck

    eine Prüfung der ISO 20653 für den Automobilbereich, mit 75 l/min aus einer 6,3-mm-Düse bei rund 10 bar.

Bei allen drei Prüfungen steht der Prüfling 2,5 bis 3 m von der Düse entfernt. Die Prüfdauer richtet sich nach der Oberfläche des Prüflings.

Gefordert werden die Prüfungen vor allem in der Automobil- und Zulieferindustrie und im Maschinenbau, etwa für die Lebensmittelindustrie, dazu für Geräte für den nordamerikanischen Markt (NEMA 4X / UL 50E).

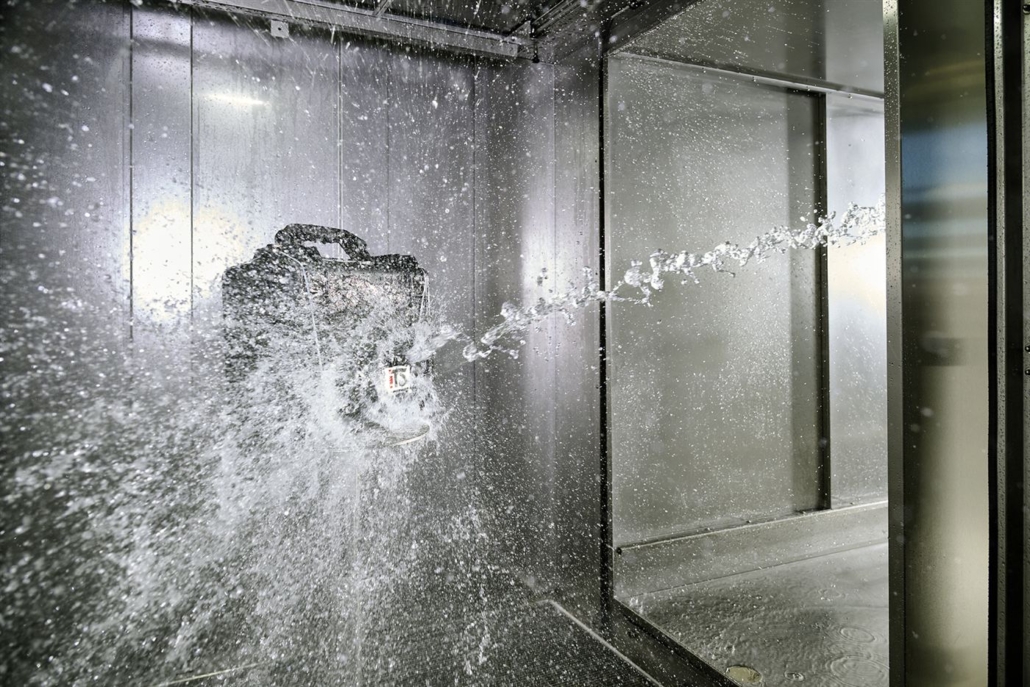

IPX5/IPX6-Prüfung: Der Wasserstrahl trifft ein Gehäuse im Prüfraum der Spritzwasserkammer

Prüfparameter im Überblick

IPX5IPX6IPX6K
NormDIN EN 60529 / ISO 20653DIN EN 60529 / ISO 20653ISO 20653
Wassermenge12,5 l/min bei ca. 0,3 bar100 l/min bei ca. 1 bar75 l/min bei ca. 10 bar
DüseØ 6,3 mmØ 12,5 mmØ 6,3 mm
Abstand zur Düse2,5–3 m2,5–3 m2,5–3 m
Prüfdauer1 min je m² Oberfläche, mind. 3 min1 min je m² Oberfläche, mind. 3 minmind. 3 min

Zusammenfassung aus der iTS-Übersicht „IP-Prüfungen Wasser nach DIN EN 60529 & ISO 20653“; maßgeblich ist der Normtext in der jeweils gültigen Ausgabe.

Ein Rechenbeispiel zur Prüfdauer: Ein Gehäuse mit 1,5 m² Oberfläche wird bei IPX5 oder IPX6 nach der Regel 1 min je m² eigentlich 1,5 min geprüft – es gilt aber die Mindestdauer von 3 min. Ein Schaltschrank mit 5 m² Oberfläche wird 5 min geprüft.


Die Düsen

DüseDurchmesserAnschlussFür
Strahldüse IPX5 / IPX6K6,3 mm¾″ AGIPX5, IPX6K
Strahldüse IPX612,5 mm¾″ AGIPX6
Strahldüse UL Hose down25,4 mm1 ½″ AGNEMA 4X / UL 50E
Strahldüse RTCA DO-160 10.3.46,4 mm¾″ AG„continuous stream proof“ (Luftfahrt)

US Hose Down (NEMA 4X / UL 50E): Strahldüse Ø 25,4 mm (1″), mind. 240 l/min (65 gpm), Abstand 3,0–3,5 m; die Düse wird mit ca. 6 mm/s einmal an jeder Fuge entlanggeführt – eine feste Prüfdauer gibt es nicht.


IPX5- und IPX6-Prüfung mit iTS: die Lösungen

In der Spritzwasserkammer SPK mit Anbautunnel

Die Spritzwasserkammern der Serie SPK lassen sich um IPX5, IPX6 und IPX6K erweitern. Damit der vorgeschriebene Abstand von 2,5 bis 3 m zur Düse eingehalten wird, bekommt die Kammer einen Anbautunnel, der sie um 2300 mm verlängert. Der Tunnel ist eine eigene, fahrbare Einheit: Er wird durch die seitliche Prüfraumtür angeflanscht und außen über eine vorbereitete Wasserkupplung verbunden – die Kammer selbst bleibt für alle übrigen Prüfungen unverändert. Für die SPK R800 gibt es einen Anbautunnel XL.

Die Strahldüse ist im Tunnel fest montiert und lässt sich in Winkel und Abstand verstellen – so wird jede Prüfung mit derselben Einstellung wiederholbar.

Spritzwasserkammer SPK R800 mit Anbautunnel für Strahlwasser IPX5/IPX6
ModulAusstattung
IPX5 / IPX6 (mit Wasserumwälzung)Düsen Ø 6,3 und 12,5 mm, magnetisch-induktive Durchflussmessung 0–106 l/min, Druck 0–1,6 bar
IPX6K (zusätzlich zu IPX5/6)75 l/min durch die 6,3-mm-Düse bei 10–12 bar; Pumpe bis 100 l/min bei 10 bar, Druckmessung 0–16 bar
UL 50 Hose Down / NEMA 250-4 (zusätzlich zu IPX5/6)verstärkte Pumpe, Zusatzdüse und Durchflussmesser mit größerem Messbereich

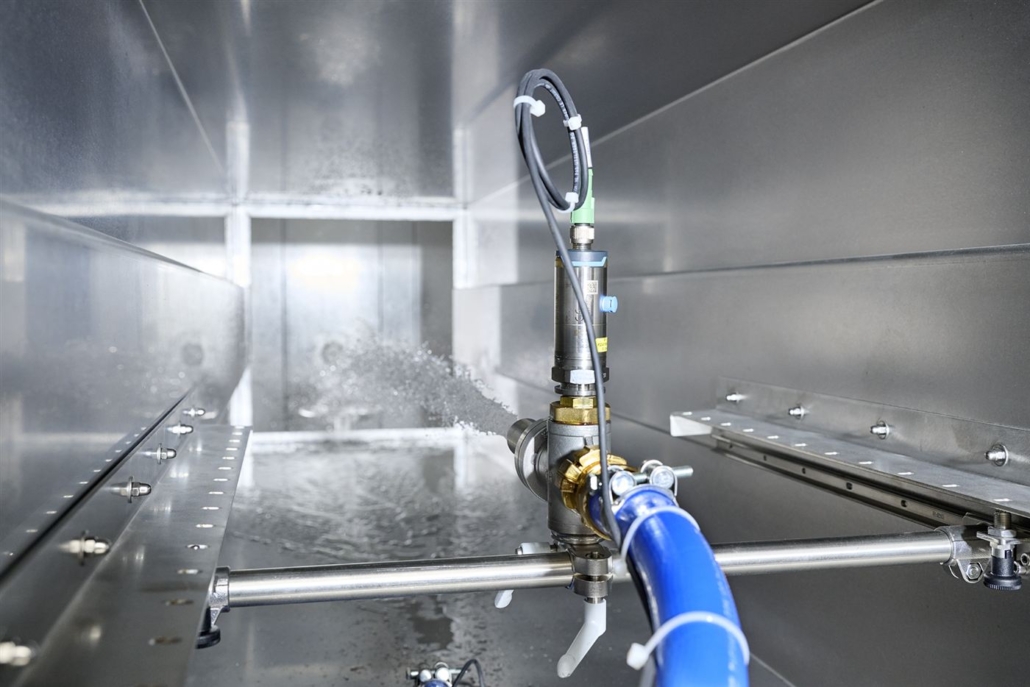

Fest montierte Strahldüse im Anbautunnel der SPK, in Winkel und Abstand verstellbar

Das Wasser läuft in der SPK im Kreis: Umwälzsystem mit 120 l und UV-Lampe gegen Algenbildung, auf Wunsch mit Kühlaggregat bis 10 °C für lange Prüfzeiten und warme Prüflinge. Die Temperatur wird im Auslauf gemessen – als Nachweis der geforderten 20 °C ± 5 °C. Wie alle SPK-Optionen ist der Tunnel auch nachträglich möglich.


Als Raumlösung für große und schwere Prüflinge

Wasserversorgungsmodul WVM 10 – die Wasserversorgung für IPX5, IPX6 und IPX6K im Nassraum: 1000-l-Vorratstank, 0–105 l/min, 0–5 bar, mit der Option IPX6K bis 14 bar. Für den US Hose Down (246 l/min) gibt es eine verstärkte Pumpe als Option. Drei Ausführungen:

Wasserversorgungsmodul WVM 10 BASIC mit 1000-l-Tank und Pumpe

WVM 10 BASIC

Bedienung: Display
Einsatz: stand alone
Optionen: IPX6K (bis 14 bar)

Wasserversorgungsmodul WVM 10 PRO mit 7″-Touchpanel

WVM 10 PRO

Bedienung: 7″ Touch Panel
Einsatz: mit Drehtellern der PRO-Serie
Optionen: IPX6K (bis 14 bar), Temperaturmessung, Heizung des Testwassers (üblich ca. 20 °C, max. 30 °C)

Wasserversorgungsmodul WVM 10 FLEX mit 15″-Touchpanel

WVM 10 FLEX

Bedienung: 15″ Touch Panel
Einsatz: mit allen iTS-Produkten für Raumlösungen
Optionen: wie PRO

Dazu:

Stativ für Strahldüsen IPX5/IPX6 mit Manometer und Schlauch

Welche Lösung passt?

Ihr PrüflingUnsere Empfehlung
bis 800 × 800 × 800 mm und bis 100 kg, mehrere IP-Prüfungen in einer AnlageSpritzwasserkammer SPK mit Anbautunnel
über 800 × 800 × 800 mm oder über 100 kgRaumlösung mit WVM 10, Stativ oder Strahlrohr und Drehteller
nur IPX5/IPX6, eigener Nassraum, einfache BedienungWVM 10 BASIC mit Strahlrohren
automatisierte Prüfung mit DrehtellerWVM 10 PRO mit Drehteller DT PRO
Raumlösung mit mehreren iTS-ModulenWVM 10 FLEX
Automobilbauteile (IPX6K)WVM 10 mit Option IPX6K oder SPK mit Option IPX6K
Export nach NordamerikaWVM 10 mit verstärkter Pumpe, Strahldüse UL Hose down, Stativ – oder SPK mit Option UL 50 Hose Down

Die Grenzen von 800 × 800 × 800 mm oder 100 kg sind grobe Faustregel – schon eine von beiden spricht für die Raumlösung. Im Einzelfall beraten wir Sie gern.


Häufige Fragen

Die Wassermenge und die Düse: IPX5 arbeitet mit 12,5 l/min aus einer 6,3-mm-Düse, IPX6 mit 100 l/min aus einer 12,5-mm-Düse. Abstand und Prüfdauer sind gleich.

1 min je m² Oberfläche des Prüflings, mindestens aber 3 min.

Es kennzeichnet eine Prüfung der ISO 20653 mit erhöhtem Druck: 75 l/min bei rund 10 bar aus der kleinen 6,3-mm-Düse. Die WVM 10 erreichen das mit der Option IPX6K.

Beides ist möglich. Das Stativ hält die Düse in festem Winkel und Abstand – für wiederholbare Prüfungen und Serien. Das Strahlrohr von Hand eignet sich für sehr große Prüflinge und Vorabtests; es zeigt Durchfluss und Druck direkt an.

Ja, mit dem Anbautunnel – wie alle Optionen der SPK auch nachträglich.

Gefordert sind 20 °C ± 5 °C. Die WVM 10 arbeiten mit kaltem Wasser aus dem Vorratstank; üblich ist es, das Testwasser auf rund 20 °C zu erwärmen. Dafür gibt es für PRO und FLEX optional eine Heizung mit Temperaturmessung; sie schafft bis zu 30 °C, sodass auch bei kaltem Tankwasser genug Reserve bleibt.


Beratung zu Ihrer IPX5/IPX6-Prüfung

Sie planen Strahlwasserprüfungen nach IPX5, IPX6, IPX6K oder NEMA? Wir beraten Sie zu Kammer und Raumlösung.
