IPX3- und IPX4-Prüfung nach IEC 60529 und ISO 20653

Sprüh- und Spritzwassertests


Was prüfen IPX3, IPX4 und IPX4K?

Die Prüfungen IPX3 und IPX4 zeigen, ob ein Gehäuse Regen und Spritzwasser standhält. iTS liefert dafür Spritzwasserkammern, in denen IPX3 und IPX4 zur Grundausstattung gehören, und Raumlösungen mit Schwenkrohr für große Prüflinge – auf Wunsch auch für die Regentests nach JIS D0203, SAE J575 und UL 50E.

  • IPX3 – Sprühwasser

    Wasser fällt unter einem Winkel von bis zu 60° zur Senkrechten auf den Prüfling, wie bei Regen. Das Schwenkrohr schwenkt dafür um ±60°.

  • IPX4 – Spritzwasser

    Wasser trifft aus allen Richtungen auf den Prüfling. Das Schwenkrohr schwenkt um ±180°.

  • IPX4K – Spritzwasser mit erhöhtem Druck

    eine Prüfung der ISO 20653 für den Automobilbereich, mit stärkerem Strahl aus größeren Düsen bei rund 4 bar.

Gefordert werden die Prüfungen vor allem in der Automobil- und Zulieferindustrie (ISO 20653, LV 124, GS 95003-4) und im Maschinenbau, etwa für die Lebensmittelindustrie. Dazu kommen Leuchten (IEC 60598-1) und Geräte für den Export nach Nordamerika (NEMA 250, UL 50E) oder Japan (JIS D0203).

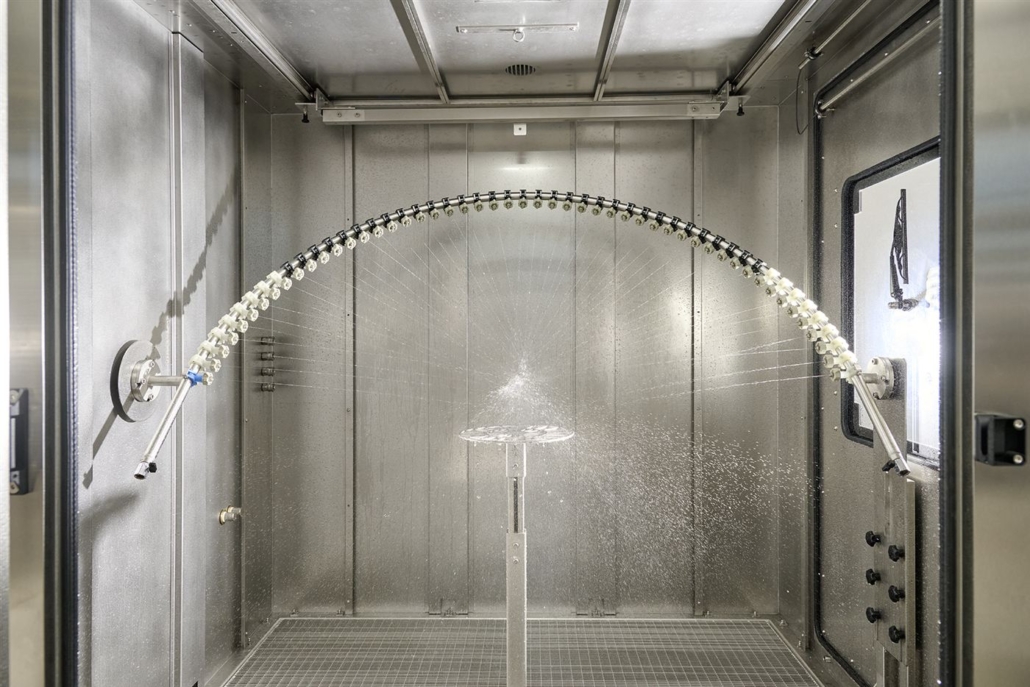

Geschwenktes Schwenkrohr mit Spritzdüsen bei der IPX3/IPX4-Prüfung über dem Drehteller

Prüfparameter im Überblick

IPX3IPX4IPX4K
NormDIN EN 60529 / ISO 20653DIN EN 60529 / ISO 20653ISO 20653
Wassermenge je Düse0,07 l/min (DIN EN 60529) / 0,1 l/min bei ca. 0,8 bar (ISO 20653)0,07 l/min (DIN EN 60529) / 0,1 l/min bei ca. 0,8 bar (ISO 20653)0,6 l/min bei ca. 4 bar
DüsenØ 0,4 mm, auf 120° verteiltØ 0,4 mm, auf 180° verteiltØ 0,8 mm, auf 180° verteilt
Schwenkwinkel±60°±180°±180°
Prüflingmittig auf dem Drehteller, max. 200 mm Abstand zum Schwenkrohrwie IPX3wie IPX3
DrehtellerDIN EN 60529: Drehung nach 5 min; ISO 20653: 1–3 U/min, Auflage nicht perforiertISO 20653: 1–3 U/min, Auflage perforiert1–3 U/min, Auflage perforiert
Prüfdauer10 min10 min10 min

Zusammenfassung aus der iTS-Übersicht „IP-Prüfungen Wasser nach DIN EN 60529 & ISO 20653“; maßgeblich ist der Normtext in der jeweils gültigen Ausgabe.

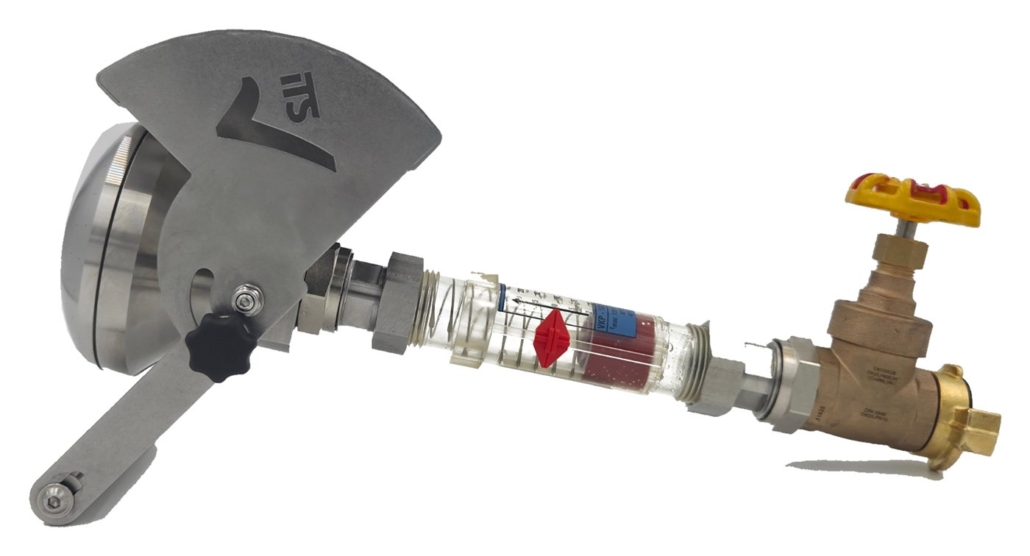

Spritzbrause für IPX3/IPX4 mit Abdeckschale, Durchflussmesser und Absperrventil

Schwenkrohr oder Spritzbrause

Für IPX3 und IPX4 gibt es zwei Wege: das Schwenkrohr, das über dem Prüfling hin- und herschwenkt, und die Spritzbrause, die von Hand geführt wird. Mit der Spritzbrause IPX3/4 von iTS kann ebenfalls nach IEC 60529 und ISO 20653 geprüft werden. Sie eignet sich besonders für:

  • Sehr große Prüflinge

    die in kein Schwenkrohr passen

  • Einfache Vorabtests

    neuer Produkte, bevor die vollständige Prüfung läuft


Weitere Regen- und Sprühtests

PrüfungKurzbeschreibung laut iTS-Übersicht
JIS D0203 R1/R2 (Raintest R)1,9 / 3,2 l/min bei ca. 0,1 / 0,3 bar; rotierende JIS-Düse (ca. 23 U/min) unter 45°; Prüfling mittig auf Drehteller (ca. 17 U/min), ca. 400 mm Abstand; 10 min
JIS D0203 S1/S2 (Spray Test S)24,5 / 39,2 l/min bei ca. 1/3 bar; rotierende JIS-Lochdüsen (ca. 23 U/min) unter 45°; ca. 400 mm Abstand; 30 / 60 min
SAE J575 Water Spray Test Type ANiederschlagsrate 2,5–4,1 mm/min (auf Ø 140 mm); Kegelsprühdüse unter 45°; Drehteller ca. 4 U/min; 12 h + 1 h Abtropfzeit
UL 50E Raintestmind. 3 UL-Sprühdüsen mit 0,345 bar je Düse; Prüfling mittig unter den Düsen; 1 h

Für Prüfungen nach RTCA DO-160G (Luftfahrt) liefert iTS die passende Sprühkopfdüse mit 1,6 und 2,31 mm Bohrung.


IPX3- und IPX4-Prüfung mit iTS: die Lösungen

In der Spritzwasserkammer SPK

IPX3 und IPX4 gehören bei allen Spritzwasserkammern der Serie SPK zum Standardlieferumfang:

  • zwei Türen über Eck, Sichtfenster mit Scheiben­wischer, korrosions­geschützte Kammer

  • höhenverstellbarer Drehteller, 1–5 U/min, mit Reversierbetrieb für kabelgebundene Prüflinge

  • Schwenkbogen-Antrieb und Pumpe außerhalb des Prüfraums; Schwenkbögen passend zu Kammer und Prüfling

  • Messkette für Durchfluss (0–5 l/min) und Druck (0–6 bar)

  • Druckluftspülung des Schwenkbogens per Tastendruck nach jeder Prüfung

  • SPS mit 15″-Touch-Panel und normbasierten Parametersätzen, Bedienung auf Deutsch, Englisch, Französisch, Polnisch

Spritzwasserkammer SPK R200, Frontansicht mit Touchpanel
GrößePrüfraum B × T × H
SPK R200960 × 960 × 900 mm
SPK R4001180 × 1180 × 1500 mm
SPK R6001500 × 1690 × 1500 mm
SPK R8002000 × 2000 × 2000 mm

Größere Prüfräume, etwa eine SPK R1000, bauen wir als Sonderausführung auf Anfrage.

Aus dem Baukasten – bei der Bestellung oder später

  • IPX4K (nur mit Wasser­umwälzung)

    Düsensatz für jeden vorhandenen iTS-Schwenkbogen, bis 25 l/min bei 6 bar

  • JIS D0203 R1/R2 und S1/S2

    Zusatzantrieb mit 45°-Drehachse bis 23 U/min, Drehteller bis 17 U/min, Düsen inklusive

  • SAE J575 Sprühprüfung

    Kegelstrahldüse unter 45°, Abstand und Durchfluss am Bedienpanel einstellbar

  • IPX1/IPX2

    mit Tropfgerät und optionalem Kipptisch (15° automatisch in vier Richtungen)

  • IPX5/IPX6, IPX6K, UL 50 Hose Down

    am Anbautunnel

  • IPX9K

    mit vier festen Lanzen


Als Raumlösung für große und schwere Prüflinge

Schwenkrohranlage SRA 1200 in einem IPX-Prüfraum mit Drehteller

Welche Lösung passt?

Ihr PrüflingUnsere Empfehlung
bis 800 × 800 × 800 mm und bis 100 kgSpritzwasserkammer SPK – IPX3/4 serienmäßig
über 800 × 800 × 800 mm oder über 100 kgRaumlösung mit Schwenkrohranlage SRA 1200 und Drehteller
sehr große PrüflingeSpritzbrause IPX3/4
einfache Vorabtests neuer ProdukteSpritzbrause IPX3/4
Export nach Japan oder NordamerikaSPK mit JIS- bzw. NEMA-4X/UL-50E-Option, UL Rain Test
Automobilbauteile mit erhöhtem DruckSPK mit Option IPX4K

Die Grenze von 800 × 800 × 800 mm und 100 kg ist eine grobe Faustregel – im Einzelfall beraten wir Sie gern.


Häufige Fragen

Bei IPX3 trifft das Wasser von oben und schräg bis 60° auf den Prüfling, bei IPX4 aus allen Richtungen. Entsprechend schwenkt das Rohr um ±60° bzw. ±180°.

In Details: Die ISO 20653 nennt 0,1 l/min je Düse bei ca. 0,8 bar und einen Drehteller mit 1–3 U/min, die DIN EN 60529 0,07 l/min je Düse. Eine SPK von iTS prüft nach beiden Normen.

Es kennzeichnet Prüfungen der ISO 20653 mit erhöhtem Druck – bei IPX4K 0,6 l/min je Düse bei ca. 4 bar statt 0,1 l/min bei ca. 0,8 bar.

Ja. Die SPK ist aus einem Baukasten aufgebaut; Optionen wie IPX4K, IPX5/6 oder IPX9K lassen sich auch in bereits gelieferte Kammern einbauen.

Bei mehr als 6 °dH empfehlen wir eine Wasserenthärtungsanlage. Mehr dazu im Beitrag Stadtwasser oder demineralisiertes Wasser für IP-Prüfungen?
