Spritzwasserkammern SPK für IPX1 bis IPX9K
Serie SPK
Prüfkammer

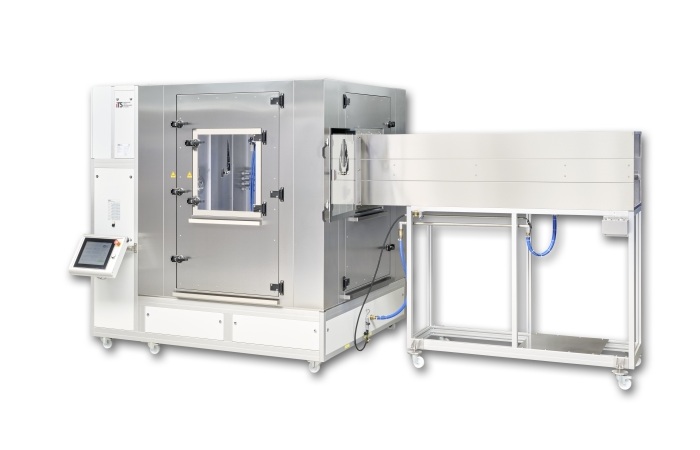

korrosionsgeschützt, zwei Türen über Eck, Sichtfenster mit Scheibenwischer
Spritzwasserkammer SPK – eine Kammer für alle genormten Wasserprüfungen
Mit den Spritzwasserkammern der Serie SPK prüfen Sie, ob Gehäuse, Leuchten, Steckverbinder und Fahrzeugteile dicht gegen Wasser sind – nach IEC 60529, ISO 20653 und den Werknormen der Automobilindustrie.
Die SPK ist als Baukasten aufgebaut: Serienmäßig beherrscht sie die Prüfungen IPX3 und IPX4. Jede weitere Prüfart kommt als Modul dazu – gleich bei der Bestellung oder später an der gelieferten Kammer. So wächst die Kammer mit Ihren Aufgaben, und Sie brauchen nur einen Stellplatz statt mehrerer Maschinen.
Normen: IEC 60529:1989 + A1:1999 + A2:2013 · ISO 20653 · DIN 40050-9 · EN 60068-2-18 · IEC 60598-1 · LV 124 · BMW GS 95003-4 · SAE J575 · JIS D0203 · UL 50E / NEMA 250
Welche Prüfungen die SPK abdeckt
| Prüfung | Was geprüft wird | Ausrüstung |
|---|---|---|
| Serienmäßig | ||
| IPX3 / IPX4 | Sprüh- und Spritzwasser | Schwenkbogen und Drehteller |
| Module im Prüfraum | ||
| IPX1 / IPX2 | Tropfwasser, senkrecht und bei 15° Neigung | Tropfgerät TG 43 / 64 / 105 / 1010, optional Kipptisch |
| IPX4K | Spritzwasser mit erhöhtem Druck | Düsensatz für den vorhandenen Schwenkbogen (nur mit Wasserumwälzung) |
| JIS D0203 R1/R2, S1/S2 | Regen- und Spritzwasser nach japanischer Norm | Zusatzantrieb mit 45°-Drehachse |
| SAE J575 | Sprühprüfung für Fahrzeugleuchten | Kegelstrahldüse unter 45° |
| Am Anbautunnel | ||

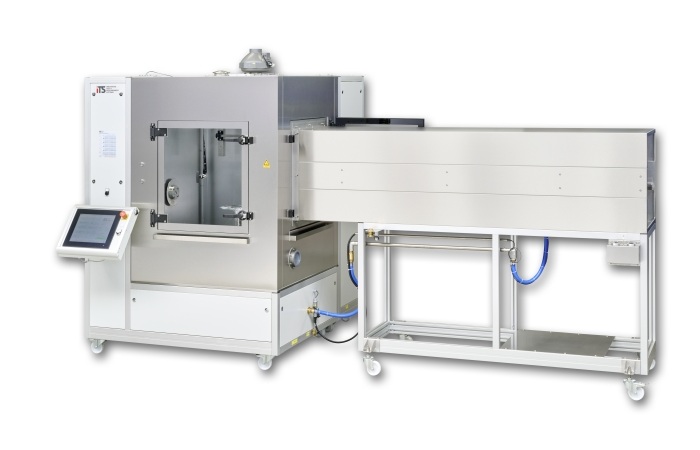

| IPX5 / IPX6 | Strahlwasser aus 2,5–3 m | Anbautunnel mit Strahldüsen 6,3 und 12,5 mm |
| IPX6K | Strahlwasser mit erhöhtem Druck (75 l/min) | zusätzliche Pumpe |
| UL 50E / NEMA 250 Typ 4 | „Hose Down“ für Schaltschränke | verstärkte Pumpe und Zusatzdüse |
| Mit Heißwasser-Aggregat | ||
| IPX9 / IPX9K | Hochdruck- und Dampfstrahlreinigung, 80 °C | Heißwasser-Aggregat mit Schwenklanze oder vier festen Lanzen |
Die Kammer selbst bleibt bei jedem Ausbau gleich: Die Module teilen sich Steuerung, Wasserkreis und Messtechnik. Ausführliche Erklärungen zu Ablauf, Normwerten und Prüfdauer finden Sie auf den verlinkten Prüfseiten.
Vier Größen – passend zu Ihren Prüflingen
| Größe | Prüfraum B × T × H (mm) | Geeignet für |
|---|---|---|

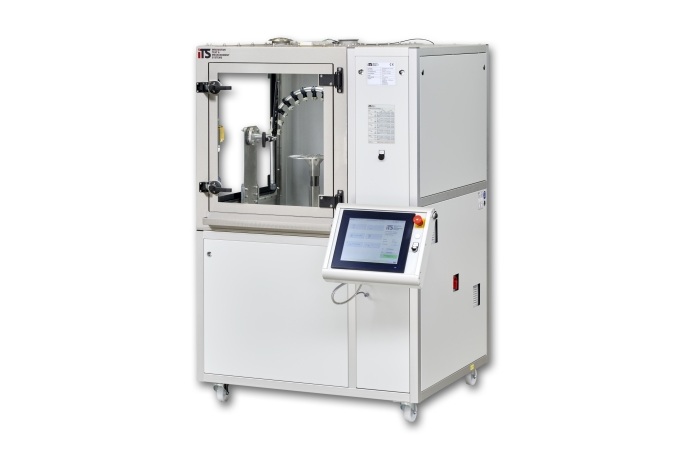

| SPK R200 | 960 × 960 × 900 | kleine Geräte, Steckverbinder, Sensoren |

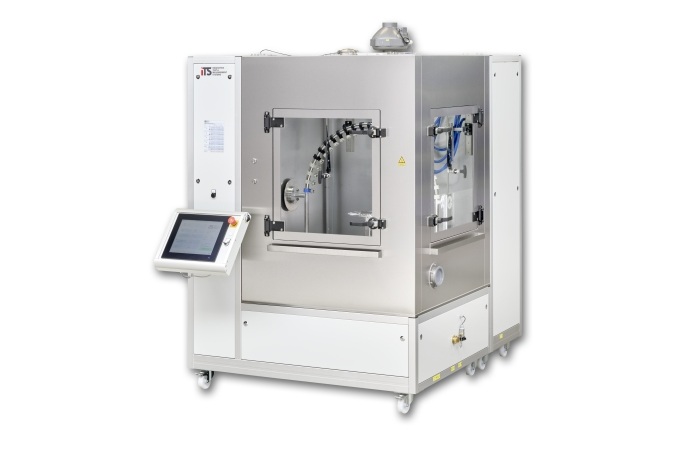

| SPK R400 | 1180 × 1180 × 1500 | Leuchten, Steuergeräte, kleine Gehäuse |

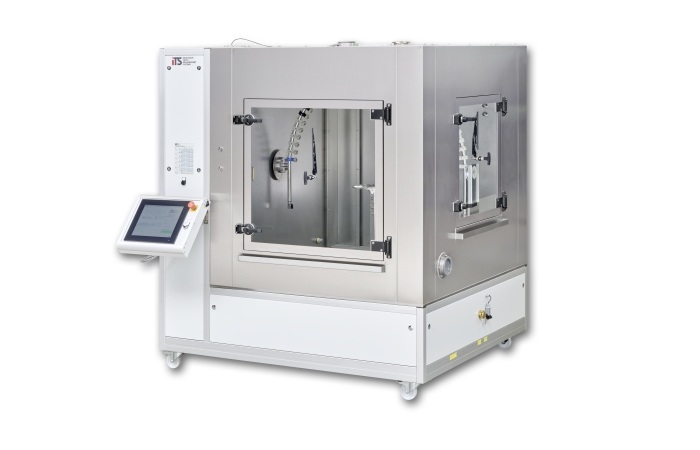

| SPK R600 | 1500 × 1690 × 1500 | Scheinwerfer, Schaltkästen, mittlere Baugruppen |

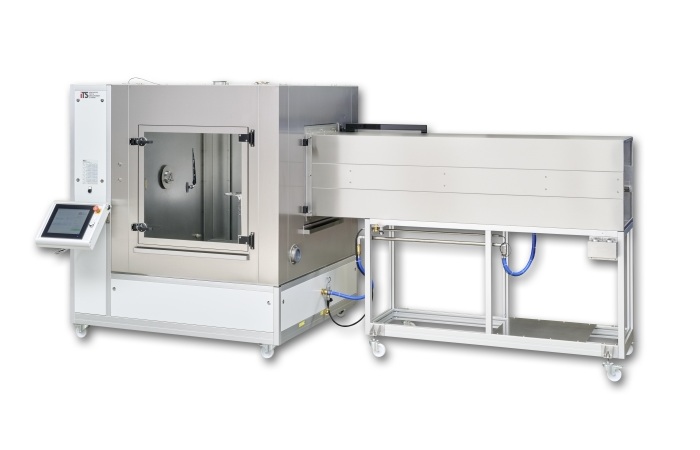

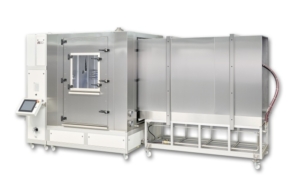

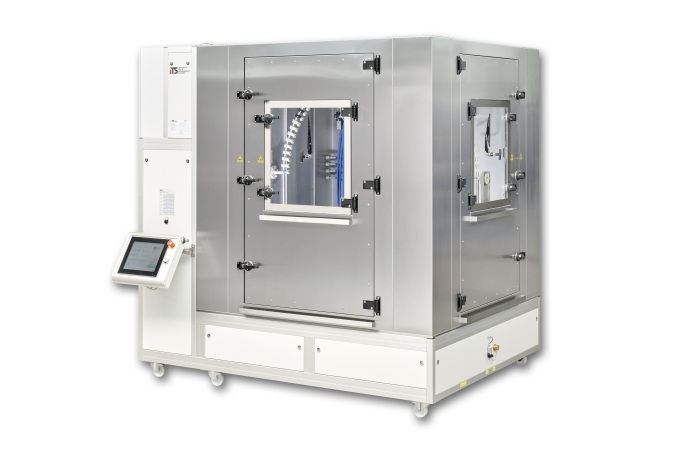

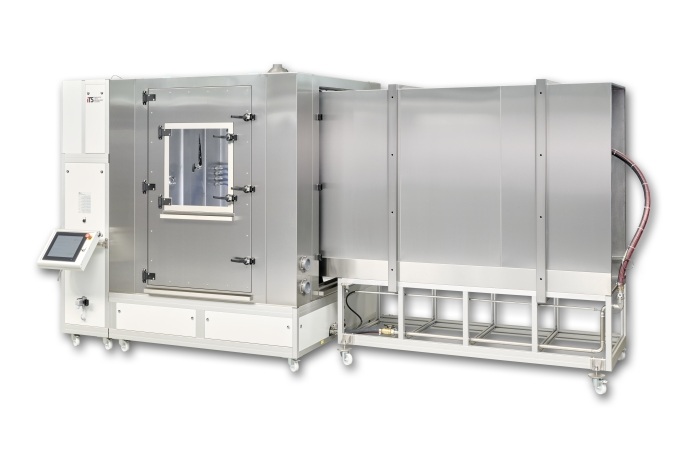

| SPK R800 | 2000 × 2000 × 2000 | große Gehäuse und Baugruppen; Anbautunnel XL |
Die Zahl im Namen steht für den Radius des Schwenkbogens in Millimetern – er bestimmt, wie groß der Prüfling sein darf.
Ausstattung, die jede SPK mitbringt
Für lange Prüfungen und warme Prüflinge
Wasserumwälzung (120 l) mit UV-Lampe gegen Algen, Kühlaggregat bis 10 °C und Temperaturmessung im Auslauf als Nachweis der geforderten 20 °C ± 5 °C. Dazu eine zeitgesteuerte Steckdose im Prüfraum und bis zu vier Digitalkanäle, um den Prüfling während der Prüfung zu betreiben und zu überwachen.
Prüfbericht und Kalibrierung
Mit der iTS Companion App werten Sie jede Prüfung am PC aus und erstellen den Prüfbericht mit Ihrem Logo – in acht Sprachen. Auf Wunsch kalibrieren wir jede Prüfart nach DAkkS oder als Werkskalibrierung; die Kalibrierung wächst mit, wenn Sie Module nachrüsten.
Häufige Fragen
Kann ich eine SPK später erweitern?
Ja. Jede Prüfart ist ein Modul und lässt sich an der gelieferten Kammer nachrüsten – zum Beispiel IPX5/IPX6 über den Anbautunnel, der an die seitliche Tür angeflanscht wird.
Brauche ich für IPX9K eine eigene Maschine?
Nein. Das Heißwasser-Aggregat für IPX9K wird an die SPK angebaut und nutzt deren Steuerung. Sie wählen zwischen einer Schwenklanze am vorhandenen Antrieb und einem Rahmen mit vier festen Lanzen.
Welche Anschlüsse braucht die Kammer?
3 × 400 V (max. 32 A), Druckluft, Stadtwasser und einen Abwasseranschluss. Die Anschlussleistung reicht von 6 kW in der Grundausführung bis 22 kW mit IPX9K. Die Werte für Ihren Ausbau nennt die technische Beschreibung.
Welche Größe brauche ich?
Das hängt vom größten Prüfling und den Prüfarten ab. Schicken Sie uns Maße und Normen – wir empfehlen die passende Größe und den Ausbau.
