Prüfungen mit Staub und Wasser

IP-Schutzarten nach IEC 60529 und ISO 20653 – und mehr


Ob Leuchte, Steuergerät oder Ladestecker: Bevor ein Gehäuse in Serie geht, muss es zeigen, dass es Staub und Wasser standhält. iTS baut die Prüfsysteme dafür – Kammern, Raumlösungen und Zubehör für alle IP-Schutzarten nach IEC 60529 und ISO 20653 und für weitere Prüfungen aus der Automobilindustrie. Auf den folgenden Seiten erklären wir jede Prüfung: was sie prüft, mit welchen Parametern, und welche Anlage dazu passt.

Der IP-Code kurz erklärt

Der IP-Code (International Protection) beschreibt, wie gut ein Gehäuse geschützt ist. Die erste Ziffer steht für den Schutz gegen Fremdkörper und Staub, die zweite Ziffer für den Schutz gegen Wasser. Ein X bedeutet: diese Ziffer wurde nicht geprüft. IP67 heißt also staubdicht und geschützt gegen zeitweiliges Untertauchen.

Die ISO 20653 für Straßenfahrzeuge ergänzt einige Stufen um ein K – etwa IPX4K, IPX6K oder IPX9K mit erhöhtem Druck – und prüft Staub mit Arizona-Staub statt Talkum (IP5KX, IP6KX).

ZifferSchutzPrüfung
IP5XstaubgeschütztStaubprüfung
IP6XstaubdichtStaubprüfung
IPX1TropfwasserTropfwasserprüfung
IPX2Tropfwasser, Gehäuse um 15° geneigtTropfwasserprüfung
IPX3SprühwasserSprüh- und Spritzwasserprüfung
IPX4 / IPX4KSpritzwasser / Spritzwasser mit erhöhtem DruckSprüh- und Spritzwasserprüfung
IPX5StrahlwasserStrahlwasserprüfung
IPX6 / IPX6Kstarkes Strahlwasser / Strahlwasser mit erhöhtem DruckStrahlwasserprüfung
IPX7zeitweiliges UntertauchenTauchprüfung
IPX8dauerndes UntertauchenTauchprüfung
IPX9 / IPX9KStrahlwasser mit hohem Druck und hoher WassertemperaturHochdruckprüfung

Bezeichnungen nach der iTS-Übersicht „IP-Prüfungen Wasser / Staub nach DIN EN 60529 & ISO 20653“.


Unsere Prüfungen

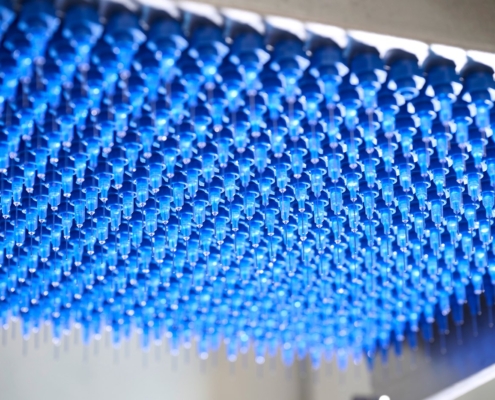

Tropfnadeln eines iTS-Tropfgeräts für die Tropfwasserprüfung nach IPX1 und IPX2

IPX1 und IPX2 – Tropfwasser

Senkrecht fallende Tropfen, 1 bis 3 mm/min, bei IPX2 mit 15° geneigtem Prüfling. Mit Tropfgeräten für Kammer und Prüfraum oder in der kompakten Tropfkammer TK64.

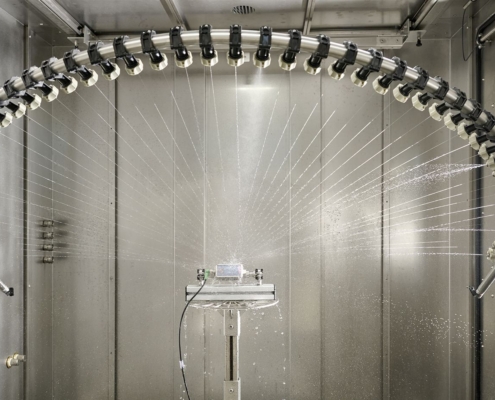

Spritzwasserprüfung in einer iTS-Spritzwasserkammer SPK R800: Das Schwenkrohr besprüht den Prüfling auf dem Drehteller

IPX3 und IPX4 – Sprüh- und Spritzwasser

Regen aus bis zu 60° (IPX3) oder Spritzwasser aus allen Richtungen (IPX4, IPX4K) – mit Schwenkrohr oder Spritzbrause, dazu Regentests nach JIS D0203, SAE J575 und UL 50E.

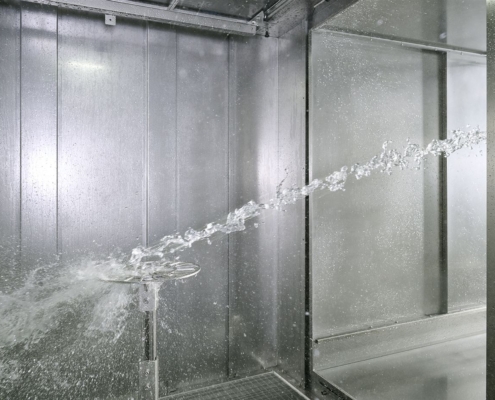

Strahlwasserprüfung in einer iTS-Spritzwasserkammer SPK: Der Wasserstrahl kommt aus dem Anbautunnel und trifft auf den Drehteller

IPX5 und IPX6 – Strahlwasser

Wasserstrahl aus 6,3 oder 12,5 mm Düse auf alle Seiten des Gehäuses, dazu IPX6K und NEMA 4X / UL 50E – in der Kammer mit Anbautunnel oder im eigenen Nassraum.

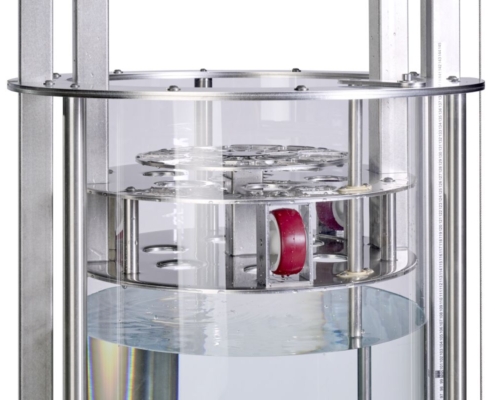

Tauchsäule TS 500, Tauchplattform im Wasser

IPX7 und IPX8 – Untertauchen

Das Gehäuse taucht 30 Minuten bis 1 m tief (IPX7) oder länger und tiefer nach Absprache (IPX8) – in den Tauchtanks TT.

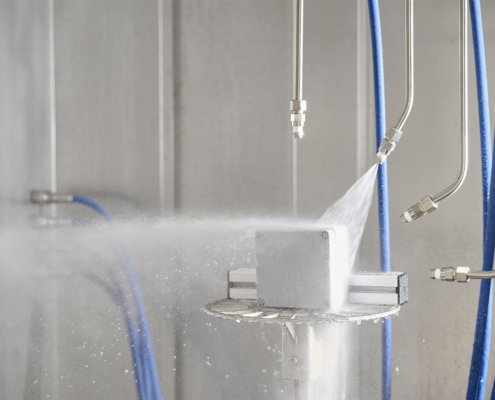

IPX9K-Prüfung in einer iTS-Spritzwasserkammer SPK: Der Hochdruckstrahl trifft den Prüfling auf dem Drehteller

IPX9K – Hochdruck und Heißwasser

80 °C heißes Wasser mit 80 bis 100 bar aus vier Richtungen auf den drehenden Prüfling – simuliert die Reinigung mit dem Hochdruckreiniger.

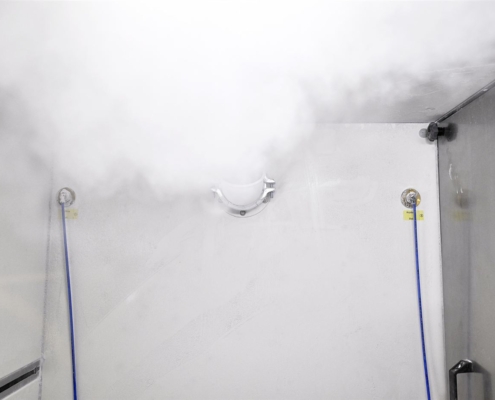

Staubwolke im Prüfraum einer iTS-Staubkammer SK während der Staubprüfung

IP5X und IP6X – Staub

Staubgeschützt oder staubdicht: Talkum nach IEC 60529 oder Arizona-Staub nach ISO 20653, mit Unterdruck im Prüfling – in den Staubkammern SK.

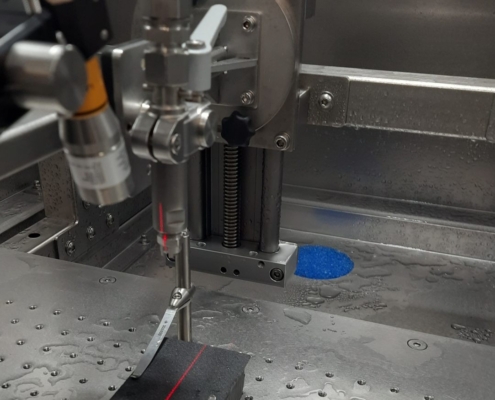

Druckwasserstrahlprüfung in der DWT: Düse über dem Probentisch, ein Positionierlaser markiert den Auftreffpunkt

Druckwasserstrahlprüfung – Lacke und Beschichtungen

Ein heißer Druckwasserstrahl auf eine geritzte Beschichtung zeigt, wie fest Lack und Untergrund verbunden sind – nach DIN EN ISO 16925 und den Werknormen der Automobilhersteller, in der Kammer DWT.

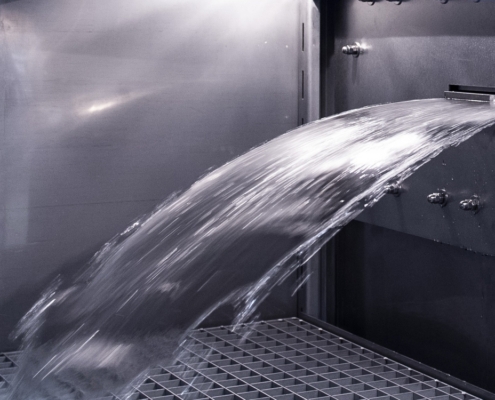

Schwallwasserprüfung: Ein Wasserschwall schießt aus der Schwalldüse in den Prüfraum der Schwallwasserkammer

Schwallwasserprüfung – Temperaturschock

Ein heißes Bauteil bekommt einen eiskalten Wasserschwall ab – wie beim Fahren durch eine Pfütze. Nach ISO 16750-4, LV 124 und VW 80000, in den Kammern SWK.


Normen auf einen Blick

NormThemaSeite
IEC 60529 / DIN EN 60529IP-Schutzartenalle IP-Prüfseiten
ISO 20653IP-Schutzarten für Straßenfahrzeuge (mit K)alle IP-Prüfseiten
JIS D0203Regen- und Sprühtests, Staubtest (Japan)IPX3/IPX4, Staub
SAE J575Sprühtest und Staubtest für FahrzeugleuchtenIPX3/IPX4, Staub
UL 50E / NEMA 250Regentest, Hose Down (Nordamerika)IPX3/IPX4, IPX5/IPX6, IP vs. NEMA
RTCA DO-160GSprühwasser in der LuftfahrtIPX3/IPX4
DIN EN ISO 16925Druckwasserstrahl auf BeschichtungenDruckwasserstrahl
ISO 16750-4, LV 124, VW 80000Schwallwasser, TemperaturschockSchwallwasser

Alle Prüfungen auf einer Seite

Die wichtigsten Prüfparameter aller IP-Prüfungen und der weiteren Prüfungen mit Staub und Wasser haben wir in einer Übersicht zusammengefasst – zum Ausdrucken für Labor und Einkauf.


Beratung zu Ihrer Prüfung

Sie wissen noch nicht, welche Prüfung Ihr Produkt braucht, oder wollen mehrere Prüfungen in einer Anlage verbinden? Wir beraten Sie.
