Schwenkrohranlage SRA 1200 mit Gegenlagersäule

Einsatz

Der Prüfling steht mittig auf einem Drehteller, höchstens 200 mm vom Schwenkbogen entfernt. Dazu erfüllt die SRA EN 60068-2-18, IEC 60598-1, LV 124 und BMW GS 95003-4. Ablauf und Normwerte erklärt die Seite IPX3- und IPX4-Prüfung.

Aufbau

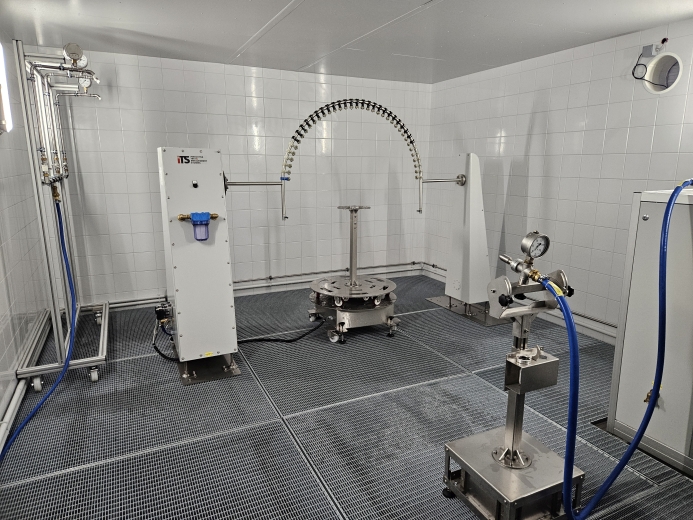

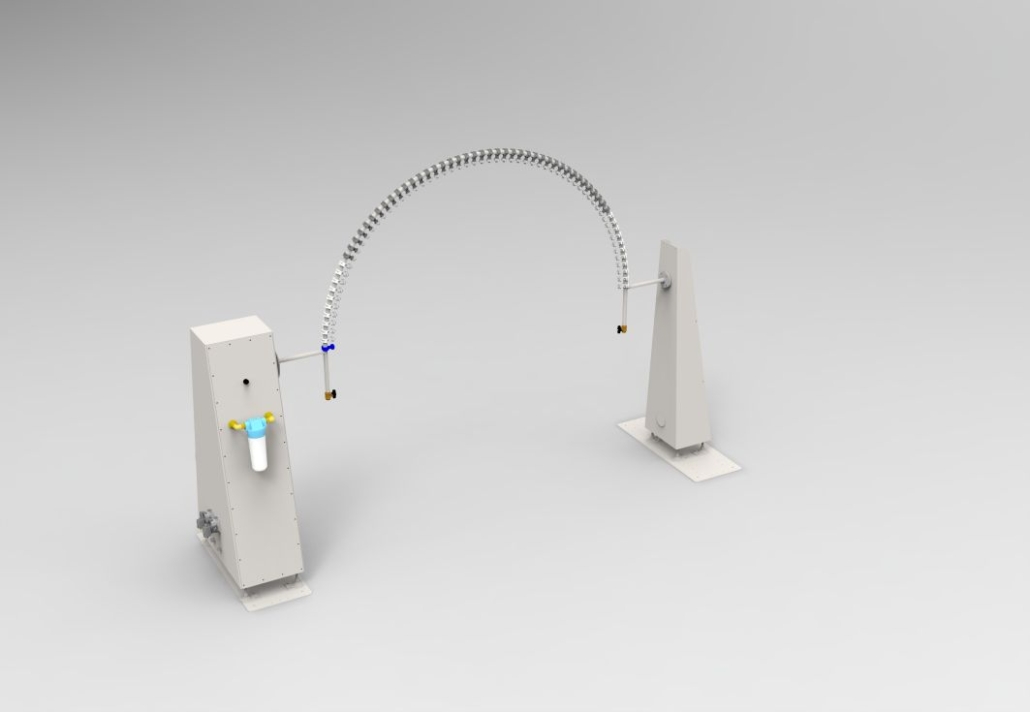

• Eine Antriebssäule und eine Säule mit Gegenlager; dazwischen schwenkt der Bogen frei. Die Säulen werden auf dem Boden befestigt und über Stellfüße ausgerichtet. Wichtig ist die verfügbare Deckenhöhe.
• Der Schwenkbogen sitzt an Flanschwellen; ein frequenzgeregelter Drehstromantrieb bewegt ihn, ein Absolutdrehgeber erfasst seine Lage.
• Die Achslänge wird an den Abstand der Säulen und den größten Schwenkbogen angepasst.
• Wasser kommt über eine Drehdurchführung in den Bogen. Ein elektrisches Regelventil stellt den Durchfluss ein, ein Feinfilter schützt die Düsen; Durchfluss (0–35 l/min) und Druck (0–6 bar) werden gemessen.
• Nach jeder Prüfung spülen Sie den Bogen per Tastendruck mit Druckluft.
• Alle Teile, die mit Wasser in Berührung kommen, sind korrosionsgeschützt oder aus Edelstahl.

Steuerung

• SPS mit 15″-Touchpanel im Steuerschrank für Wand- oder Bodenaufstellung; ein mobiles Bedienteil gibt es als Option.
• Am Panel wählen Sie Wassermenge, Schwenkwinkel (links und rechts getrennt) und Schwenkgeschwindigkeit bis 60°/s; der Druck wird angezeigt. Ein Drehteller DT wird mit gesteuert – Drehzahl und Umkehrwinkel ebenfalls am Panel.
• Parametersätze für IEC 60529, ISO 20653 und gängige Liefervorschriften der Automobilindustrie sind hinterlegt und nicht veränderbar; eigene Prüfungen speichern Sie als neuen Parametersatz. Hand- und Automatikbetrieb.
• Während der Prüfung zeigt das Panel Druck, Temperatur und Durchfluss als Wert und Diagramm. Die Regelung lässt sich zwischen Durchfluss und Druck umschalten.
• Bedienung in Deutsch und Englisch, weitere Sprachen auf Anfrage; Fehlermeldungen im Klartext.

Schwenkbögen

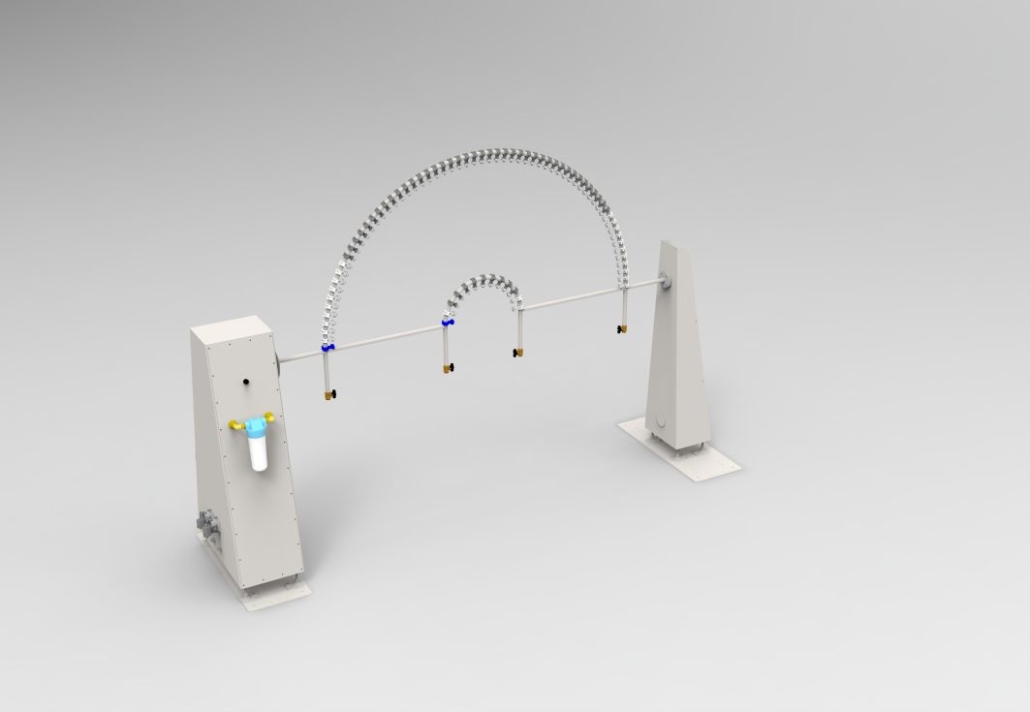

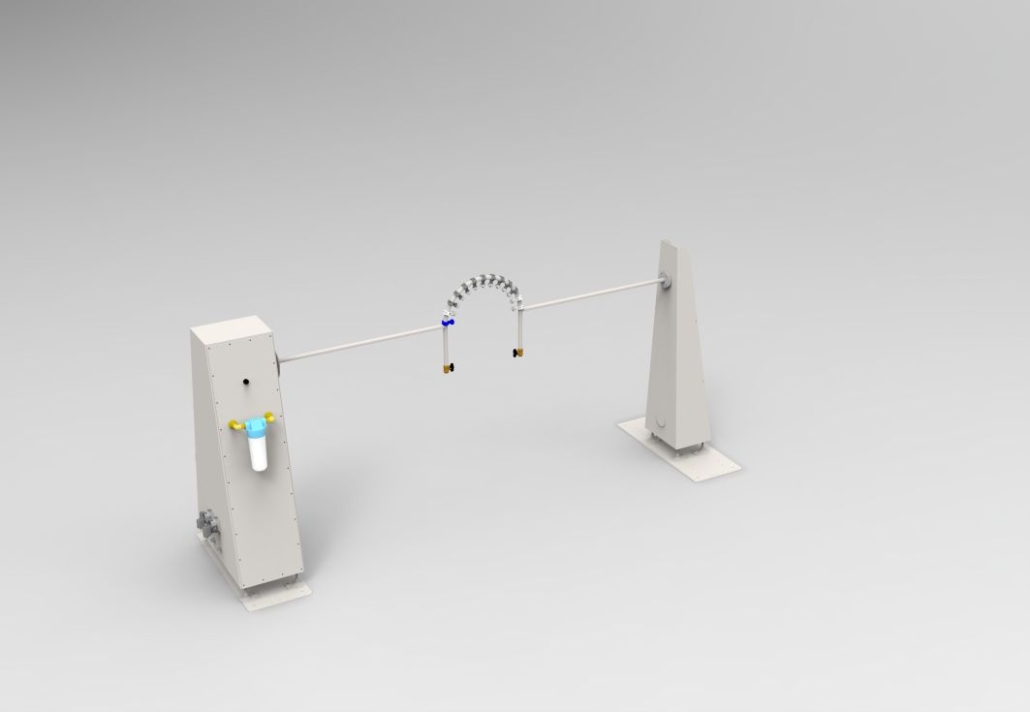

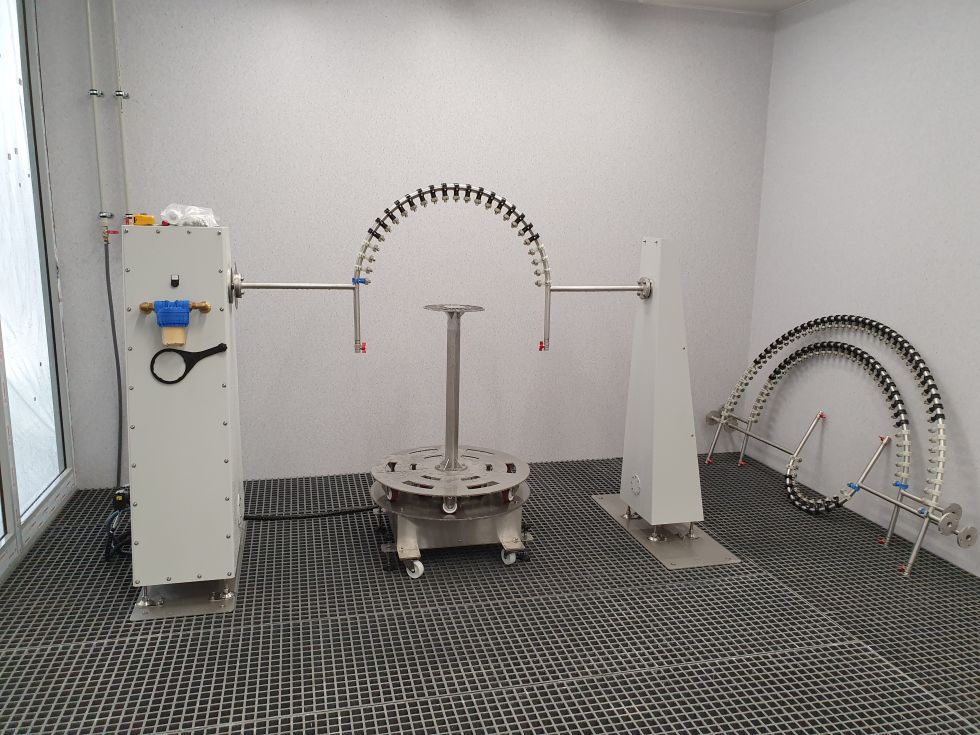

Die Schwenkbögen sind Zubehör und werden passend zur Prüflingsgröße gewählt – der Abstand zum Prüfling ist durch die Norm vorgegeben. An der SRA 1200 laufen Bögen mit 200, 400, 600, 800, 1000 und 1200 mm Radius.

• Düsen im Abstand von 50 mm, je Düse über ein Kugelgelenk ausrichtbar
• IPX3/IPX4: Düsen Ø 0,4 mm · IPX4K: Düsen Ø 0,8 mm
• Düsen zum Reinigen abnehmbar und einzeln tauschbar

Optionen

• IPX4K – Ausstattung für Spritzwasser mit erhöhtem Druck, auch nachträglich einbaubar; dazu die Schwenkbögen IPX4K
• Zweiter Antrieb mit 400 mm Achshöhe – für größere Schwenkbögen in Räumen mit niedriger Decke; am Panel wählen Sie die Achse, betrieben wird immer eine.

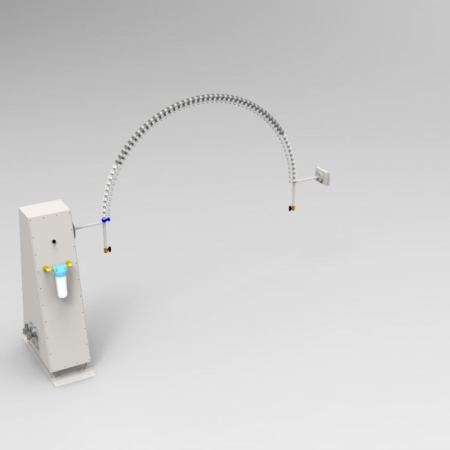

• Gegenlager zur Wandmontage statt der zweiten Säule – für enge Räume, siehe SRA 1200 mit Gegenlager an der Wand
• Mobiles Bedienteil mit 15″-Touch-PC auf Rollen
• Datenaufzeichnung mit der iTS Companion App – Basic über USB, Pro über Ethernet mit Fernzugriff, Pro Plus mit Berichts-Editor
• Programmierbare Digitalkanäle – bis zu vier, je 230 V / 5 A, synchron mit dem Prüfzyklus geschaltet

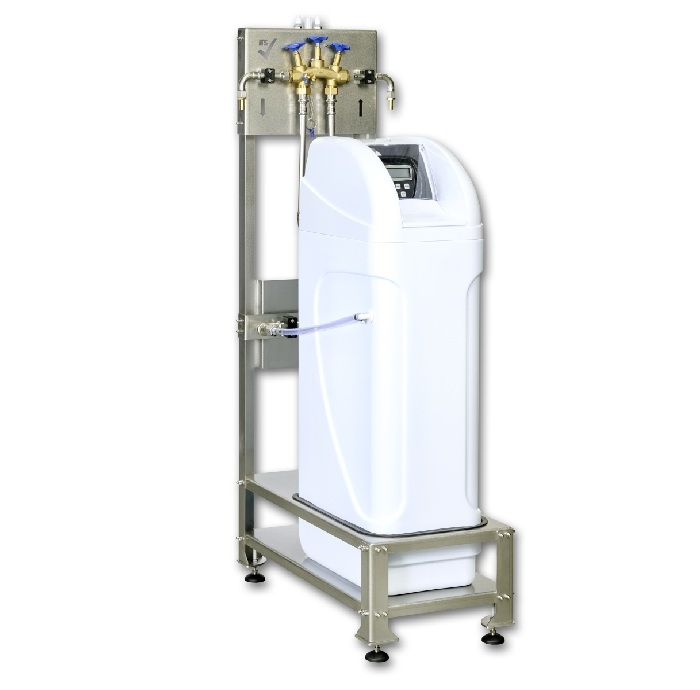

• Wasserenthärtungsanlage – wenn das Wasser härter als 6 °dH ist
• Kalibrierung von Durchflussmesser und Drucksensor – DAkkS oder Werkskalibrierung

Was bauseits vorhanden sein muss

• Bodenabfluss ohne Gegendruck; Rohre und Leitungen bis zur Anlage
• Für Schwenkbögen bis R800 reicht meist Stadtwasser; für größere Bögen braucht es eine eigene Wasserversorgung über einen Tank, etwa das Wasserversorgungsmodul WVM 10
• CEE-Steckdose mit eigenem Fehlerstrom-Schutzschalter Typ B (allstromsensitiv)
• Testwasser höchstens 6 °dH

Passend dazu

• Drehteller der Serie DT – gehört nicht zum Lieferumfang, wird von der SRA gesteuert
• SRA 1200 mit Gegenlager an der Wand
• Spritzbrause IPX3/4 – für sehr große Prüflinge und Vorabtests von Hand
• Überblick über alle Module: Raumlösungen für IPX-Wassertests

Konfigurieren und anfragen

Stellen Sie die Schwenkrohranlage im Konfigurator mit Schwenkbögen, Drehteller und Wasserversorgung zusammen – oder fragen Sie sie einzeln an. Für die Planung brauchen wir die Raummaße, vor allem die Deckenhöhe.
