Drehteller DT 1500 HD

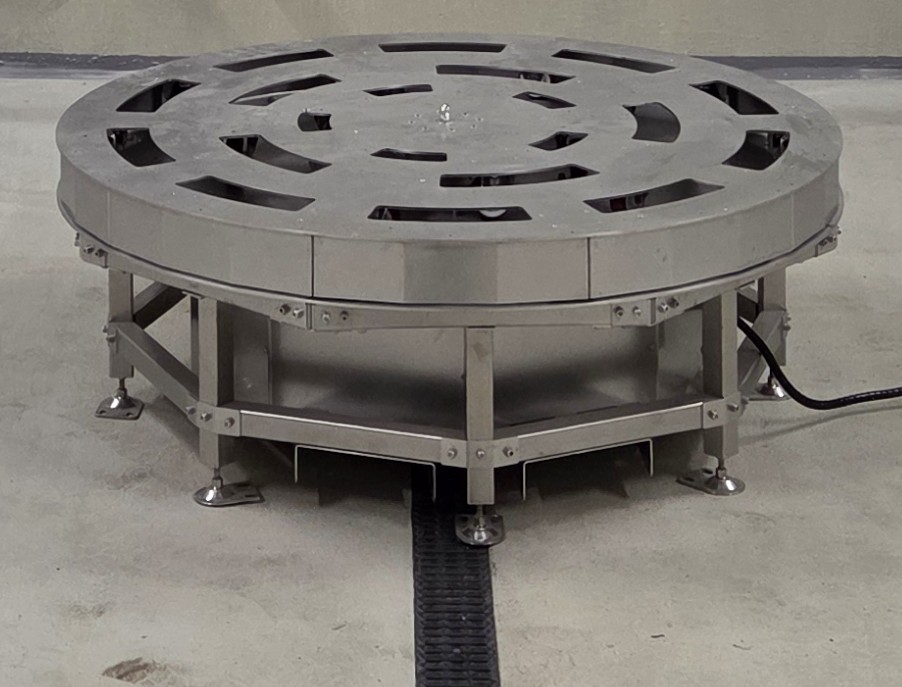

Der Drehteller DT 1500 HD ist die Schwerlastausführung der Drehteller-Serie DT: Seine Plattform Ø 1500 mm trägt Prüflinge bis 1000 kg – etwa Schaltschränke, Fahrzeugbatterien oder große Leuchten. Er bewegt sie während der Wasserprüfung im Nassraum, von Tropfwasser bis zum Heißwasserstrahl nach IPX9K. Versetzt wird er mit Hubwagen oder Stapler.
- Drehplattform Ø 1500 mm, belastbar bis 1000 kg
- Stufenlos 0–5 min⁻¹: kontinuierlich, reversierend oder positionierend
- Aufnahmen für Hubwagen und Stapler, Stellfüße zum Ausrichten
- Steuerung mit 7″-Touchpanel im Wandschaltschrank
- Drehplattform
- Ø 1500 mm, 539 mm über dem Boden
- Belastbarkeit Drehplattform
- 1000 kg
- Drehzahl
- 0–5 min⁻¹, stufenlos
- Betriebsarten
- kontinuierlich, reversierend, positionierend; Winkel frei einstellbar von −175° bis +175°
Überblick
Einsatz
Bei vielen Wasserprüfungen muss sich der Prüfling drehen, damit das Wasser ihn von allen Seiten trifft. In der Raumlösung übernimmt das der Drehteller DT – für sich allein oder zusammen mit Tropfgerät, Schwenkrohranlage, Wasserversorgungsmodul oder IPX9K-Aggregat. Er eignet sich für:
- Tropfwasser IPX1 / IPX2
- Sprüh- und Spritzwasser IPX3 / IPX4
- Strahlwasser IPX5 / IPX6 / IPX6K
- Hochdruck und Heißwasser IPX9 / IPX9K
Betriebsarten
- Kontinuierlich – dreht gleichmäßig mit der eingestellten Drehzahl, stufenlos 0–5 min⁻¹.
- Reversierend – dreht hin und her zwischen zwei frei einstellbaren Winkeln. So wickelt sich das Kabel eines elektrisch betriebenen Prüflings nicht auf.
- Positionierend – fährt feste Winkel an; ein Absolutdrehgeber kennt die Lage der Plattform jederzeit.
Ein Timer gibt die Laufzeit vor und kann als Prüfdauer dienen.
Aufbau und Steuerung
- Aufnahmen für Hubwagen oder Stapler; am Aufstellort richten Stellfüße den Drehteller aus.
- Plattform 539 mm über dem Boden.
- Ein Teleskopauszug für kleine Prüflinge ist auf Anfrage möglich.
- Touchpanel und SPS sitzen in einem kompakten Schaltschrank für die Wandmontage, im trockenen Bereich des Raums. Die Verbindungsleitungen zum Drehteller sind 5 m lang, längere auf Anfrage.
- Arbeitet der Drehteller mit einem anderen iTS-Aggregat zusammen, etwa der Schwenkrohranlage oder dem Wasserversorgungsmodul, wird er von dort versorgt. Am WVM PRO und WVM FLEX stellen Sie Drehzahl und Umkehrwinkel direkt am Panel des Moduls ein.
Optionen
- EASY-Steuerung statt Touchpanel: Drehzahl am Potentiometer, Reversierbetrieb mit festen Umkehrpunkten bei ±175°, ohne Positionierbetrieb – für einfache Aufgaben
- Teleskopauszug für kleine Prüflinge auf Anfrage
Die Drehteller der Serie DT
| Drehteller | Plattform | Tragfähigkeit | Teleskopauszug |
|---|---|---|---|
| DT 800 PRO | Ø 800 mm | 200 kg | 1000–1450 mm, bis 80 kg |
| DT 1000 PRO | Ø 1000 mm | 200 kg | 1000–1450 mm, bis 80 kg |
| DT 1200 PRO | Ø 1200 mm | 200 kg | 1000–1450 mm, bis 80 kg |

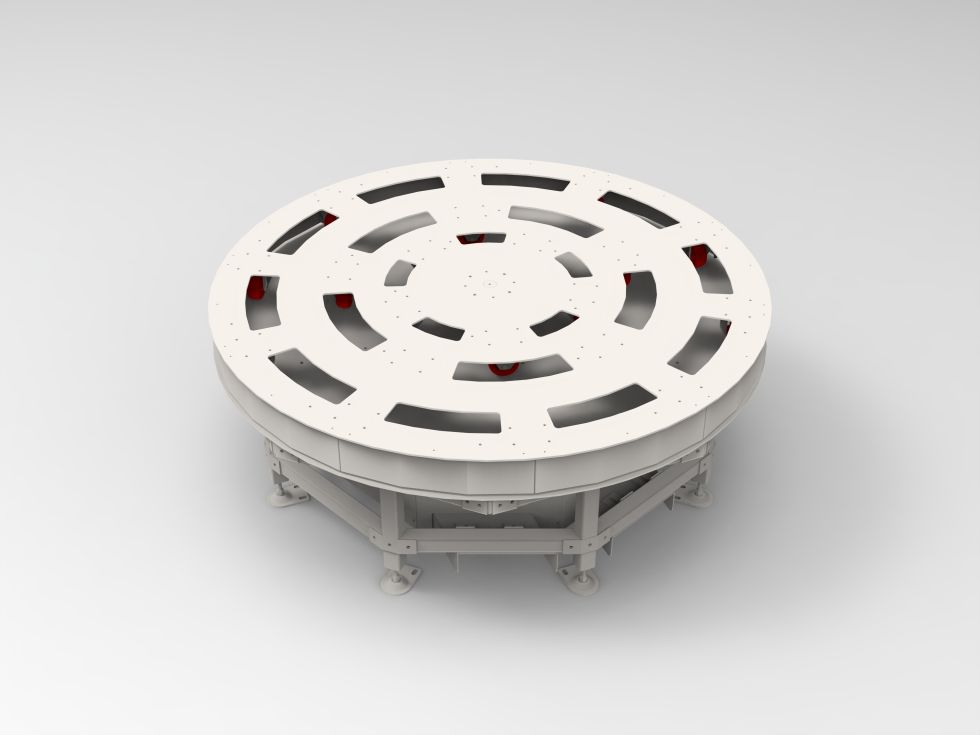

| DT 1200 HD | Ø 1200 mm | 1000 kg | auf Anfrage |
| DT 1500 HD | Ø 1500 mm | 1000 kg | auf Anfrage |
Die PRO-Ausführungen sind fahrbar und haben einen Teleskopauszug; die HD-Ausführungen tragen bis 1000 kg.
Passend dazu
- Wasserversorgungsmodul WVM PRO – steuert den Drehteller mit
- Wasserversorgungsmodul WVM FLEX – steuert den Drehteller und alle übrigen Module der Raumlösung
- Schwenkrohranlage SRA 1200 für Sprüh- und Spritzwasser
- IPX9K-Aggregat für Hochdruck und Heißwasser
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Stellen Sie den Drehteller im Konfigurator zusammen mit den Modulen für Ihre Prüfungen zusammen – oder fragen Sie ihn einzeln an.
Technische Daten
| Merkmal | Wert |
|---|---|
| Drehplattform | Ø 1500 mm, 539 mm über dem Boden |
| Belastbarkeit Drehplattform | 1000 kg |
| Drehzahl | 0–5 min⁻¹, stufenlos |
| Betriebsarten | kontinuierlich, reversierend, positionierend; Winkel frei einstellbar von −175° bis +175° |
| Bedienung | 7″-Touchpanel mit SPS im Wandschaltschrank, Verbindungsleitungen 5 m |
| Aufstellung | Aufnahmen für Hubwagen und Stapler, mit Stellfüßen |
| Elektrischer Anschluss | 230 V / 50 Hz, 0,75 kW |
| Umgebung | 10–30 °C, Luftfeuchte bis 70 %, nicht kondensierend |
| Gewicht | 260 kg |
| Teleskopauszug | auf Anfrage |
