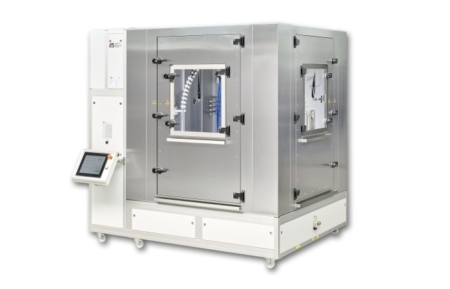

SPK R800
Die SPK R800 ist die größte Spritzwasserkammer von iTS – für große Gehäuse und Baugruppen. Serienmäßig prüft sie IPX3 und IPX4 nach IEC 60529. Alle weiteren Wasserprüfungen bis IPX9K kommen als Modul dazu: gleich bei der Bestellung oder später an der gelieferten Kammer. Für Strahlwasser gibt es den größeren Anbautunnel XL.
- Prüfraum 2000 × 2000 × 2000 mm (B × T × H)
- Schwenkbogen mit 800 mm Radius, Drehteller Ø 300 mm bis 50 kg, verstärkt bis 300 kg
- Zwei Türen 940 × 1800 mm, vorne und rechts
- Module für IPX1/IPX2, IPX4K, IPX5/IPX6, IPX6K, IPX9K, JIS D0203, SAE J575 und UL 50E
- Prüfraum (B × T × H)
- 2000 × 2000 × 2000 mm
- Türen
- zwei über Eck, vorne und rechts, je mit Scheibenwischer
- Türausschnitt (B × H)
- vorne und rechts je 940 × 1800 mm
- Sichtfenster (B × H)
- 630 × 690 mm
Überblick
Eine Kammer für alle genormten Wasserprüfungen
Die SPK ist als Baukasten aufgebaut. Die Kammer bleibt bei jedem Ausbau gleich, die Module teilen sich Steuerung, Wasserkreis und Messtechnik. So brauchen Sie einen Stellplatz statt mehrerer Maschinen, und die Kammer wächst mit Ihren Aufgaben. Einen Überblick über alle vier Größen gibt die Seite Spritzwasserkammer SPK.
Prüfungen und Module
| Prüfung | Ausrüstung in der SPK R800 | Lieferung |
|---|---|---|
| IPX3 / IPX4 – Sprüh- und Spritzwasser | Schwenkbogen R800 und Drehteller | serienmäßig |
| IPX1 / IPX2 – Tropfwasser, auch bei 15° Neigung | Tropfgerät TG 43, TG 64, TG 105 oder TG 1010, Kipptisch | Modul |
| IPX4K – Spritzwasser mit erhöhtem Druck | Düsensatz für den Schwenkbogen, mit Wasserumwälzung | Modul |
| JIS D0203 R1/R2, S1/S2 | Zusatzantrieb mit 45°-Drehachse | Modul |
| SAE J575 – Sprühprüfung für Fahrzeugleuchten | Kegelstrahldüse unter 45° | Modul |

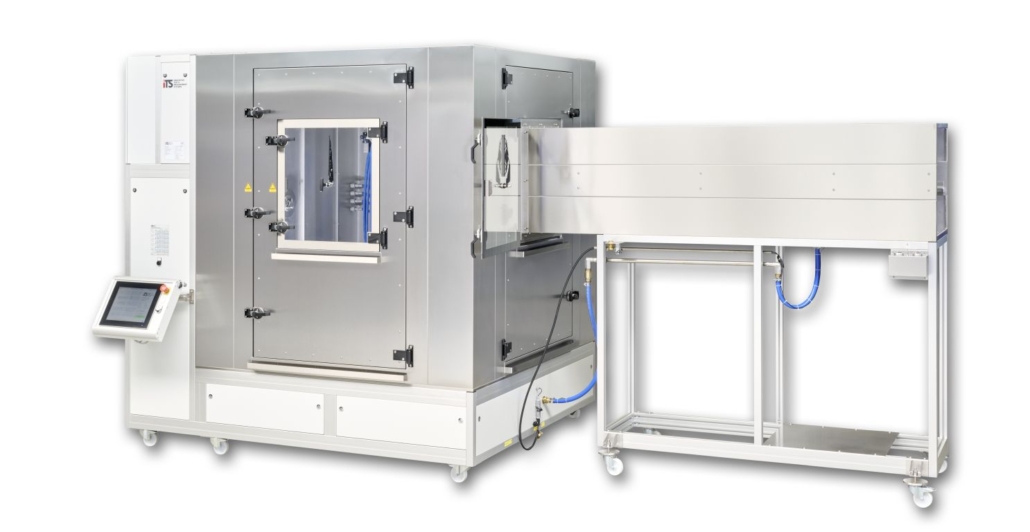

| IPX5 / IPX6 – Strahlwasser aus 2,5–3 m | Anbautunnel XL mit Strahldüsen Ø 6,3 und 12,5 mm | Modul |
| IPX6K – Strahlwasser mit erhöhtem Druck | zusätzliche Pumpe, 75 l/min | Modul, mit IPX5/IPX6 |
| UL 50E / NEMA 250 „Hose Down“ | verstärkte Pumpe und Zusatzdüse | Modul, mit IPX5/IPX6 |

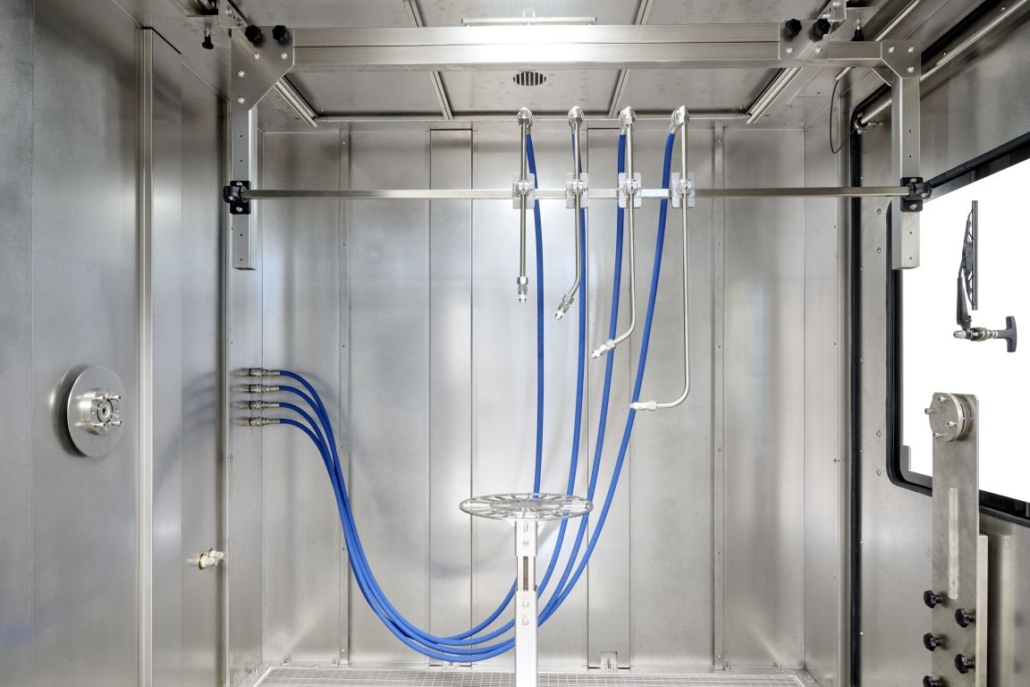

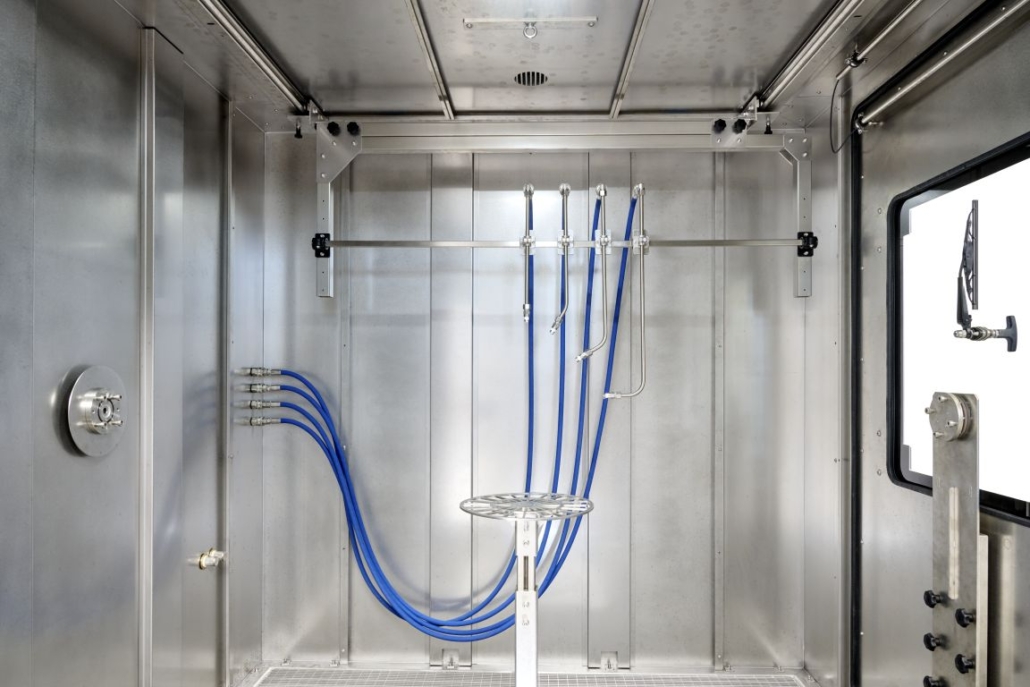

| IPX9 / IPX9K – Hochdruck- und Dampfstrahl, 80 °C | Heißwasser-Aggregat mit Schwenklanze oder vier festen Lanzen | Modul |
Die SPK R800 gibt es auch als Ausführung für Prüfungen nach MIL-STD-810 und RTCA DO-160 – fragen Sie uns.
Ausstattung
- Prüfkammer korrosionsgeschützt, zwei Türen über Eck, Sichtfenster mit Scheibenwischer
- Drehteller höhenverstellbar, 1–5 min⁻¹, mit Reversierbetrieb für Prüflinge mit Kabel

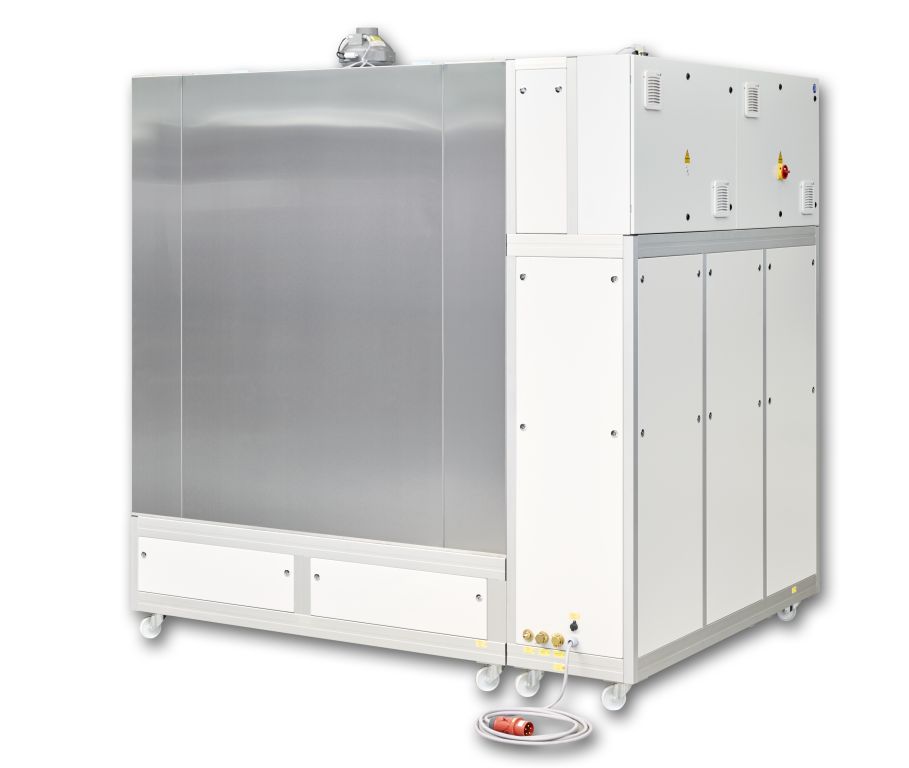

- Antrieb des Schwenkbogens und Pumpeneinheit außerhalb des Prüfraums
- Messung von Durchfluss (0–5 l/min) und Druck (0–6 bar), Spülung des Schwenkbogens per Tastendruck

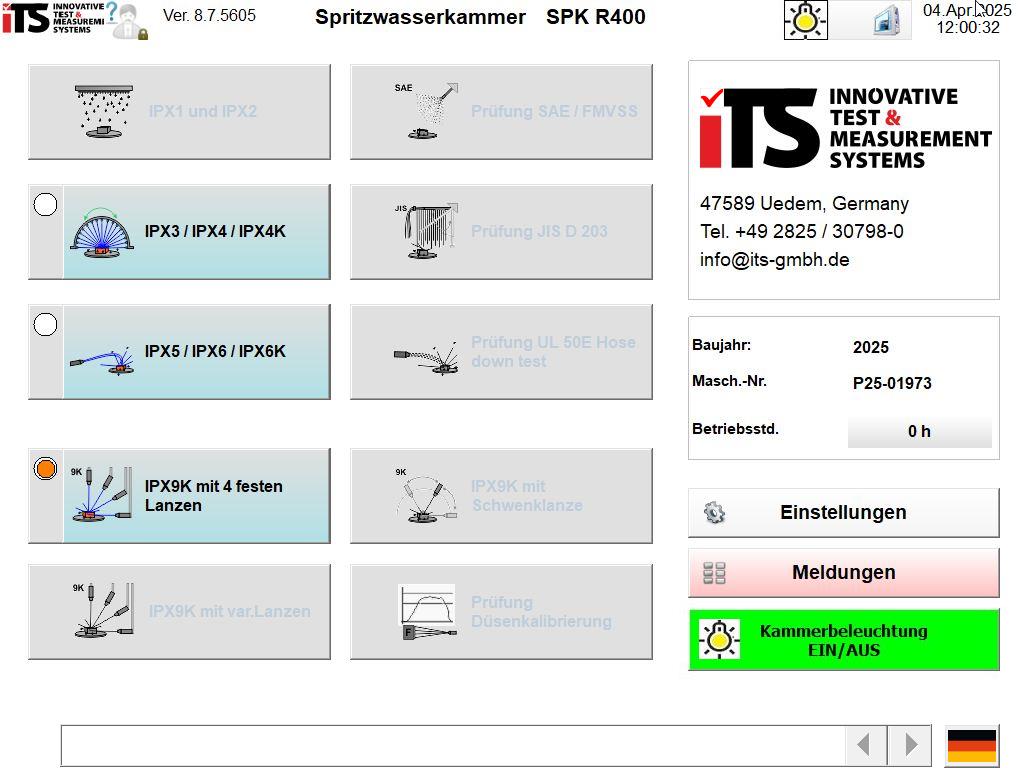

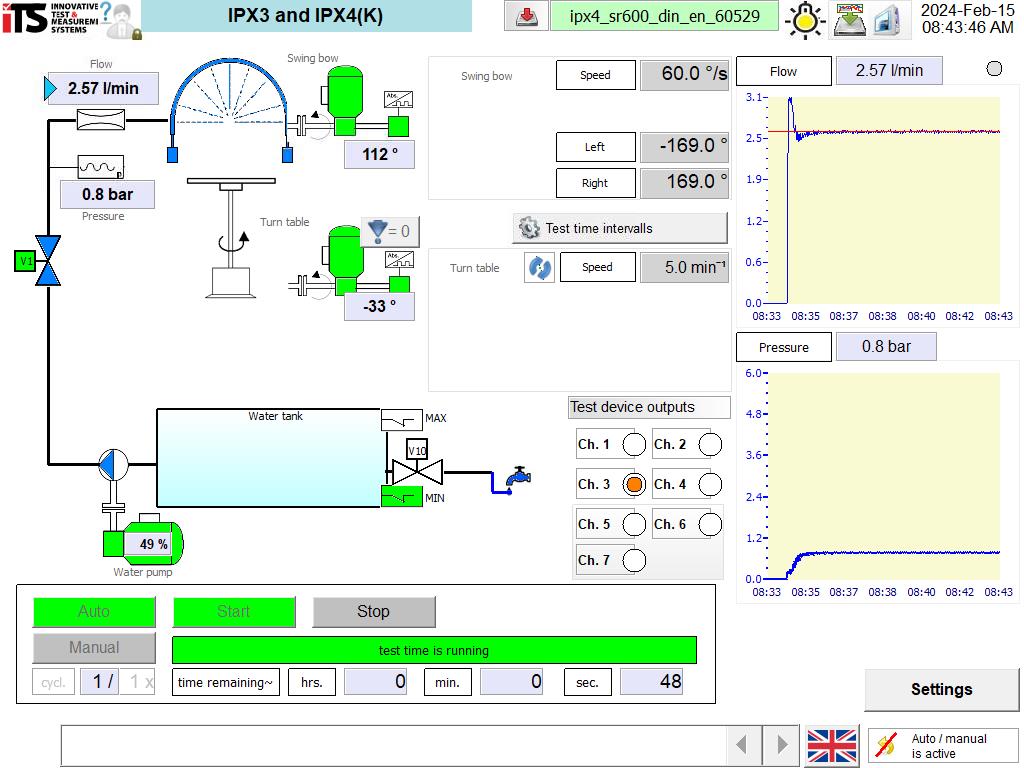

- Steuerung mit 15″-Touchpanel, Bedienung in Deutsch, Englisch, Französisch und Polnisch
Auf Wunsch: Wasserumwälzung (120 l) mit UV-Lampe, Kühlaggregat bis 10 °C und Temperaturmessung im Auslauf als Nachweis der geforderten 20 °C ± 5 °C. Dazu eine zeitgesteuerte Steckdose im Prüfraum, bis zu vier Digitalkanäle, Kabeldurchführungen von 100 bis 250 mm, Not-Halt extern und ein Sicherheitssignal an die Leitwarte.
Normen
IEC 60529 · ISO 20653 · DIN 40050-9 · EN 60068-2-18 · IEC 60598-1 · LV 124 · BMW GS 95003-4 · SAE J575 · JIS D0203 · UL 50E / NEMA 250
Passend dazu
- iTS Companion App – Prüfungen am PC auswerten, Prüfbericht mit Ihrem Logo
- Kraftverlaufsmessung der Flachstrahldüse für IPX9K nach IEC 60529 / ISO 20653
- Wasserenthärtungsanlage für Stadtwasser über 6 °dH
- DAkkS- oder Werkskalibrierung für jede Prüfart – sie wächst mit, wenn Sie Module nachrüsten
- Für noch größere oder schwerere Prüflinge: Raumlösungen für Spritz- und Strahlwasser
- Andere Größen: Spritzwasserkammer SPK von R200 bis R800
Konfigurieren und anfragen
Stellen Sie die SPK R800 im Konfigurator mit den Prüfungen zusammen, die Sie brauchen – Sie erhalten ein unverbindliches Angebot. Bei Fragen zur passenden Größe beraten wir Sie gern.
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfraum (B × T × H) | 2000 × 2000 × 2000 mm |
| Türen | zwei über Eck, vorne und rechts, je mit Scheibenwischer |
| Türausschnitt (B × H) | vorne und rechts je 940 × 1800 mm |
| Sichtfenster (B × H) | 630 × 690 mm |
| Außenmaße (B × T × H) | ca. 2670 × 2440 × 2600 mm (laut 3D-Modell) – Breite mit ausgeklapptem Bedienteil; einklappbar und zur Einbringung abnehmbar (4 Schrauben, 1 Stecker) |
| Platzbedarf (B × T) | mit Anbautunnel XL ca. 5450 × 2440 mm (IPX9K ohne Zuschlag) |

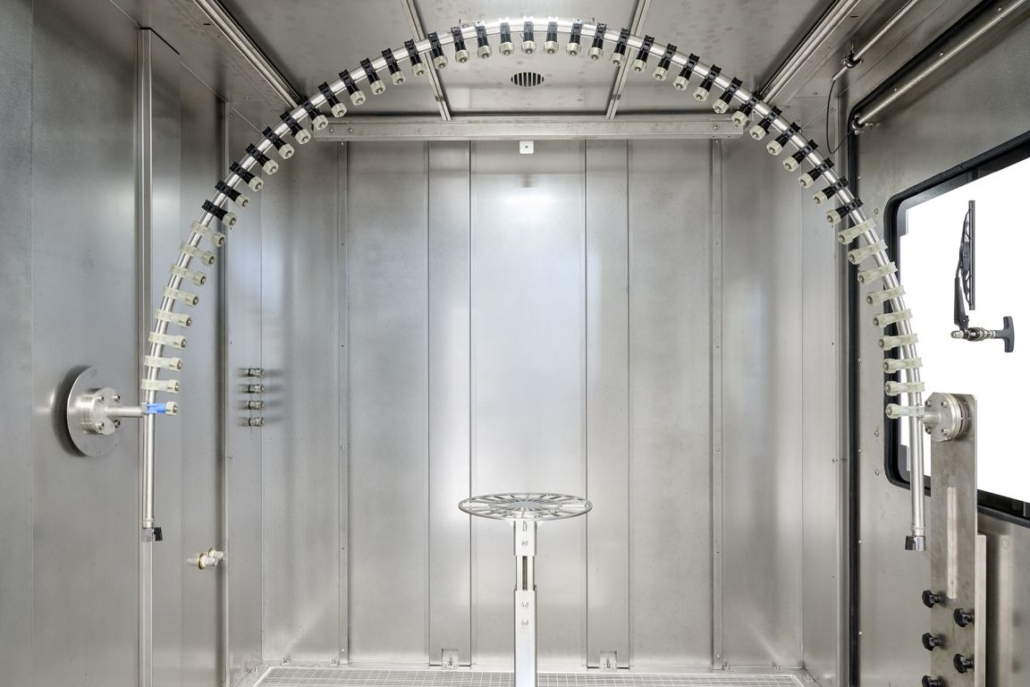

| Schwenkbogen | Radius 800 mm, kleinere Bögen als Zubehör |
| Drehteller | Ø 300 mm, bis 50 kg, 1–5 min⁻¹; verstärkt bis 200 kg oder 300 kg (Option) |
| Begehbarer Rost im Prüfraum | ja |
| Bedienteil | links |
| Prüfraumbeleuchtung | LED |
| Ausführung | Verkleidung RAL 7035 lichtgrau, Edelstahlflächen geschliffen |
| Elektrischer Anschluss | 3 × 400 V, max. 32 A |
| Anschlussleistung | bis 6 kW, mit IPX6K 9 kW, mit IPX9K 22 kW |
| Druckluft | 3–6 bar, mit IPX9K 5–6 bar |
| Wasser | Stadtwasser max. 3 bar und 6 °dH, Abwasser wird aktiv gepumpt |
| Umgebung | 10–30 °C, max. 70 % rF |
