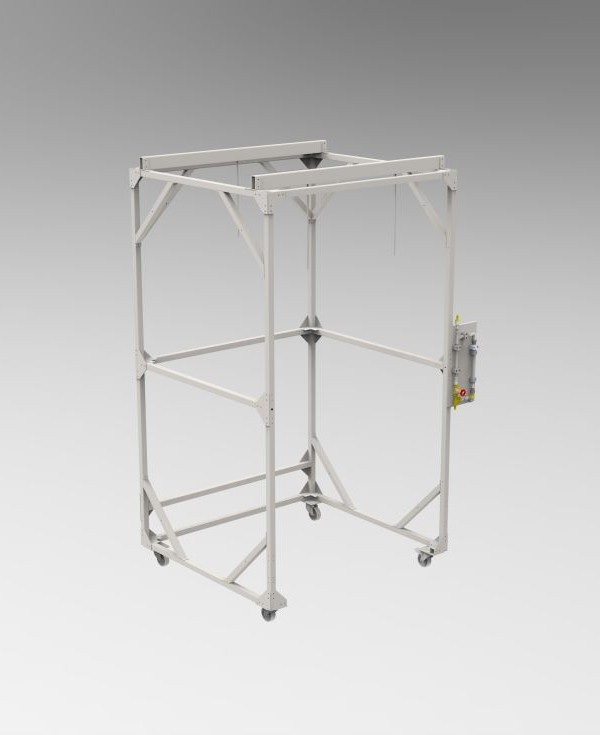

Rahmengestell mit manueller Höhenverstellung
Im fahrbaren Rahmengestell hängt das Tropfgerät TG frei über dem Prüfling – ohne Befestigung an Decke oder Wand. Auf Rollen ist es schnell im Nassraum positioniert. Die Höhe bestimmen Sie über die Länge der Ketten, an denen das Tropfgerät hängt.
- Fahrbar auf Rollen
- Tropfgerät an Ketten, Höhe über die Kettenlänge
- Prüfling auf einem Gitterrost im Gestell – oder sehr große Prüflinge direkt darunter
- Ein Gestell für alle Tropfgeräte TG
- Ohne Stromanschluss
- Aufnahme
- Tropfgeräte TG
- Höhenverstellung
- über die Kettenlänge, von Hand
- Aufstellung
- fahrbar auf Rollen
- Außenmaße (B × T × H)
- ca. 1870 × 1730 × 2710 mm
Überblick
Einsatz
Für die Tropfwasserprüfung nach IPX1 und IPX2 muss das Tropfgerät 200 mm über dem Prüfling hängen. Das Rahmengestell macht dafür keine Arbeiten an Decke oder Wand nötig und lässt sich im Raum verschieben – praktisch, wenn der Nassraum auch für andere Prüfungen genutzt wird. Mehr zur Prüfung auf der Seite IPX1- und IPX2-Prüfung.
Aufbau
- Gestell auf Rollen, frei im Raum positionierbar.
- Das Tropfgerät hängt an Ketten im Gestell; die genutzte Kettenlänge bestimmt seine Höhe. Eine elektrische Höhenverstellung hat diese Ausführung nicht.
- Für die großen Tropfgeräte ab TG 105 – gefüllt über 150 kg – empfehlen wir das Rahmengestell mit elektrischer Höhenverstellung.
- Der Prüfling steht auf einem Gitterrost im Gestell; sehr große Prüflinge stellen Sie direkt darunter.
Passend dazu
- Tropfgeräte TG – ein Gestell für alle Größen, TG 43 bis TG 1010
- Rahmengestell mit elektrischer Höhenverstellung – für die großen Tropfgeräte
- Drehteller der Serie DT – dreht den Prüfling für IPX1
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Stellen Sie das Rahmengestell im Konfigurator zusammen mit dem Tropfgerät zusammen – oder fragen Sie es einzeln an.
Technische Daten
| Merkmal | Wert |
|---|---|
| Aufnahme | Tropfgeräte TG |
| Höhenverstellung | über die Kettenlänge, von Hand |
| Aufstellung | fahrbar auf Rollen |
| Außenmaße (B × T × H) | ca. 1870 × 1730 × 2710 mm |
| Prüfling | auf Gitterrost oder direkt unter dem Gestell |
