Prüfgestell IPX9/IPX9K mit 4 Lanzen

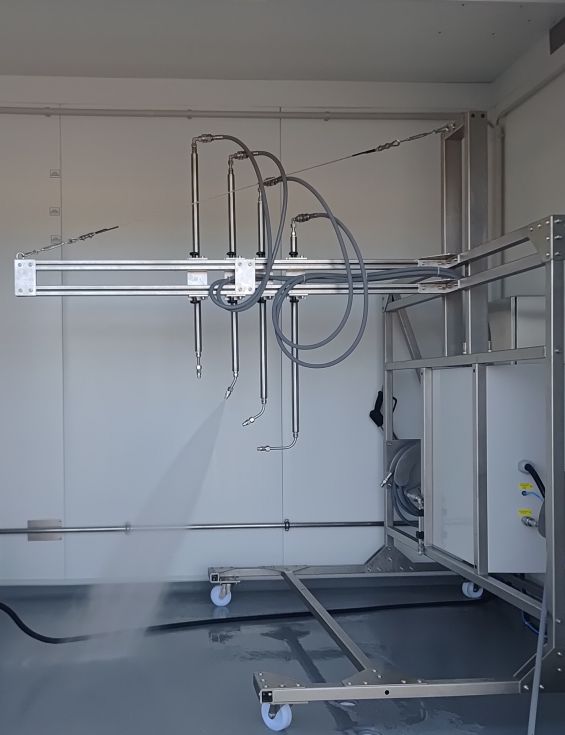

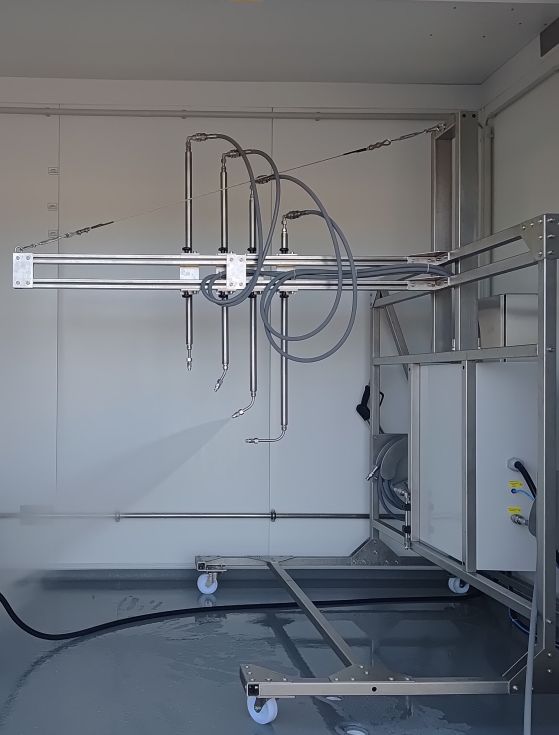

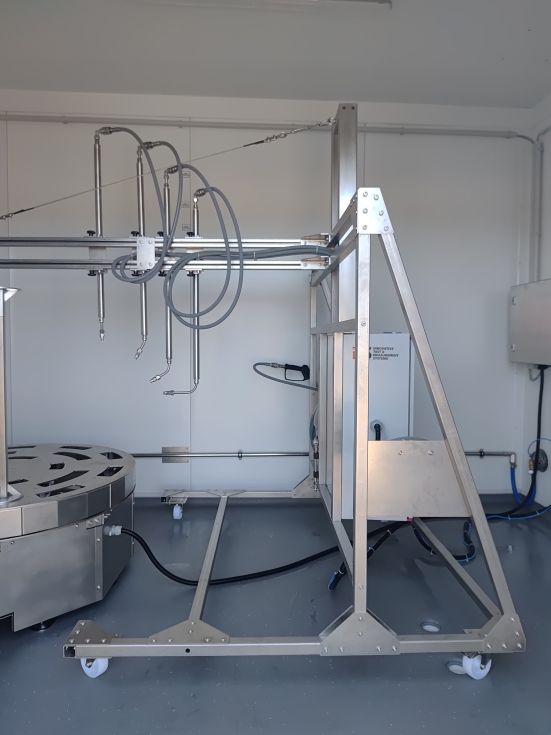

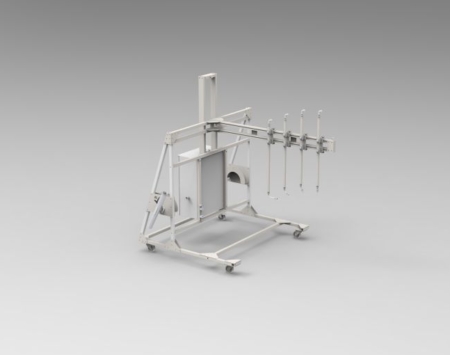

Das Prüfgestell trägt die vier Lanzen für die Prüfung IPX9 nach IEC 60529 und IPX9K nach ISO 20653 – fest in den Winkeln 0°, 30°, 60° und 90°, wie die Norm sie verlangt. Die Lanzen stellen Sie von Hand in Höhe und Abstand auf den Prüfling ein. Das Gestell fährt auf Rollen und wird mit Bremsrollen festgesetzt.
- Vier Lanzen mit vermessenen Flachstrahldüsen
- Feste Winkel 0°, 30°, 60° und 90°, Höhe und Abstand von Hand einstellbar
- Fahrbar, zwei Bremsrollen
- Für kleine bis mittelgroße Prüflinge; erweiterbar bis acht Lanzen
- Lanzen
- 4, mit vermessenen Düsen nach IEC 60529 / ISO 20653
- Winkel
- fest 0°, 30°, 60°, 90°
- Verstellung
- Höhe und Abstand je Lanze von Hand
- Aufstellung
- fahrbar, 2 Bremsrollen
Überblick
Einsatz
Für die Prüfung IPX9K trifft der Flachstrahl nacheinander aus vier Winkeln auf den Prüfling, der sich auf einem Drehteller dreht. Am Prüfgestell sitzt für jeden Winkel eine eigene Lanze – die Steuerung schaltet sie nacheinander zu, ohne dass jemand umbauen muss.
| IPX9 (IEC 60529) | IPX9K (ISO 20653) | |
|---|---|---|
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar |
| Abstand Düse – Prüfling | 125 mm ± 25 mm | 100–150 mm |
| Drehteller | 5 U/min | 5 U/min |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K |
| Prüfdauer | 30 s je Position (0°, 30°, 60°, 90°) | 30 s je Position (0°, 30°, 60°, 90°) |
Maßgeblich ist der Normtext in der jeweils gültigen Ausgabe. Ablauf und Hintergründe erklärt die Seite IPX9K-Prüfung.
Aufbau
- Vier Testlanzen mit Düsen nach IEC 60529 und ISO 20653, für die Standardprüfung in 0°, 30°, 60° und 90°.
- Jede Lanze lässt sich von Hand in Höhe und Abstand verstellen und so genau an den Prüfling anpassen.
- Das Gestell fährt auf Rollen; zwei davon sind Bremsrollen.
- Zum Anschluss je 5 m Zuleitung: Kabel und Schlauch.
- Erweiterbar um weitere Module der Raumlösung, etwa einen Drehteller DT.
Vermessene Düsen
Die Normen verlangen, dass jede Flachstrahldüse über ihre Strahlkraftverteilung ausgewählt wird. iTS vermisst jede Düse auf einem Prüfstand; die Lanzen werden mit vermessenen Düsen geliefert. Mehr dazu auf der Seite IPX9K-Prüfung.
Die drei Prüfausstattungen
| Prüfgestell mit 4 Lanzen | Lanze auf Linearachse X-Y | Achsenportal mit Prüflingsabhängung | |
|---|---|---|---|
| Lanzen | 4 | 1 | 1 |
| Verstellung | Lanzen von Hand in Höhe und Abstand, feste Winkel 0°/30°/60°/90° | X und Y motorisch, Winkel von Hand in 5°-Schritten | X, Y und Z motorisch, Winkel motorisch |
| Für | kleine bis mittelgroße Prüflinge | mittelgroße bis große Prüflinge, lange Dichtkonturen | sehr große Prüflinge, auch abgehängt |
Optionen
- Handlanze mit Fußschalter – hängt in einer Halterung am Gestell; zum Prüfen von Hand oder als Bypass, bis Druck, Menge und Temperatur die Norm erfüllen. Im Automatikbetrieb am Düsengestell befestigt; 5 m Schlauch dazu.
- Zusätzliche Lanze mit eigenem Sprühwinkel – fest in einem Winkel nach Ihren Anforderungen gefertigt. Insgesamt sind bis zu acht Lanzen möglich.
- Verlängerung der Zuleitungen in Schritten von 5 m, insgesamt bis 20 m.
- Flachstrahldüse als Ersatz und Kraftverlaufsmessung einer Düse mit Protokoll.
Ausführung zur Wandmontage
Das Prüfgestell mit vier festen Lanzen gibt es auch zur Wandmontage – für Prüfräume, in denen es fest an einem Platz bleibt. Nennen Sie uns in der Anfrage die Wand und die Raummaße.
Was bauseits vorhanden sein muss
- Bodenabfluss ohne Gegendruck, ausgelegt für Abwasser bis 80–85 °C
- Abluft: Bei der IPX9K-Prüfung entsteht Wasserdampf – ein Abluftgebläse muss ihn abführen; die Steuerung schaltet seine Nachlaufzeit
- Rohre und Leitungen bis zur Schnittstelle (nicht im Lieferumfang)
- Testwasser höchstens 6 °dH – beim Erhitzen fällt sonst Kalk aus und verkürzt die Standzeit von Pumpe und Heizung; dafür gibt es die Wasserenthärtungsanlage
Passend dazu

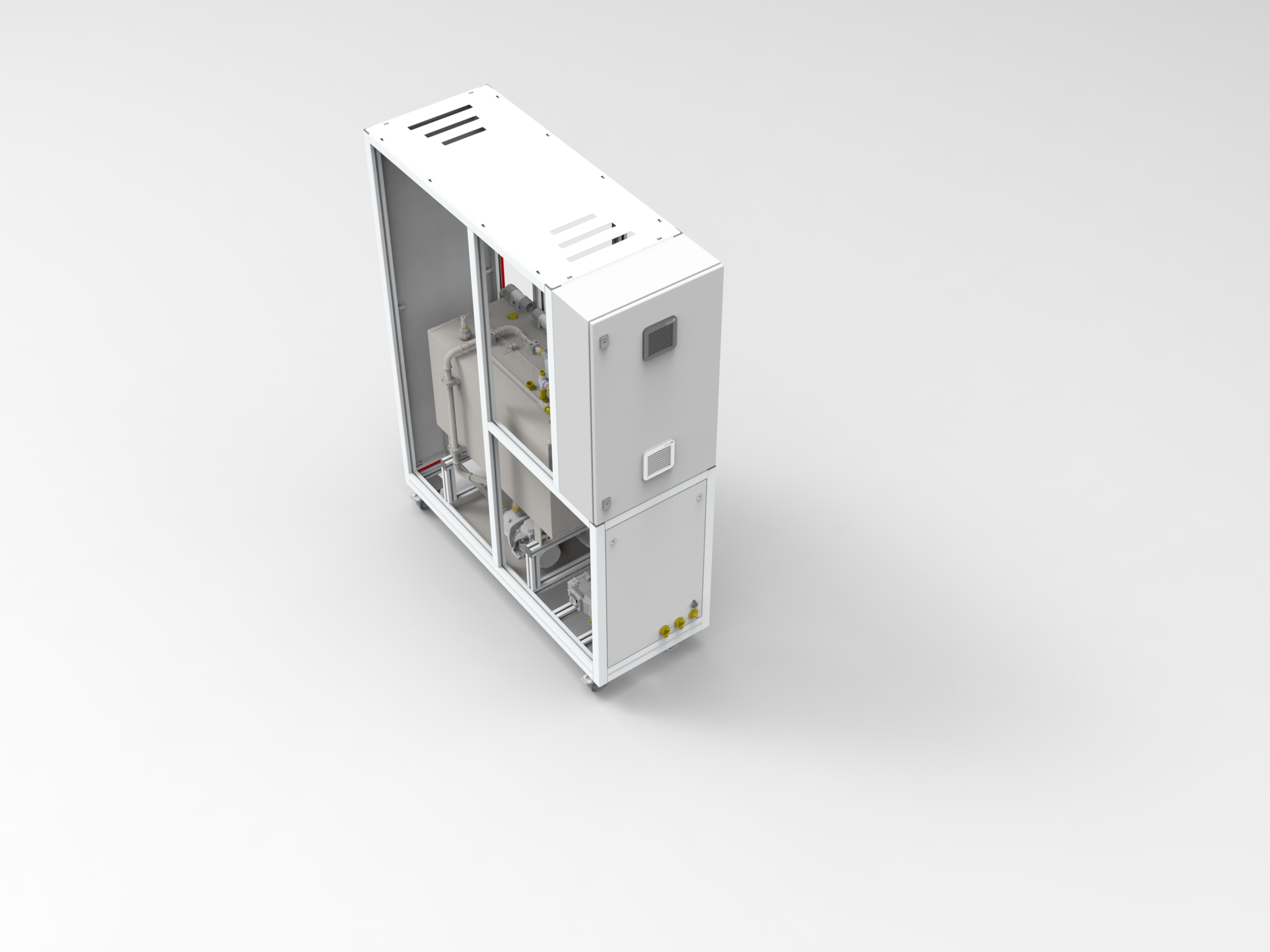

- Heißwasser-Aggregat mit Boiler – Boiler 140 l, für kleinere Prüfserien
- Heißwasser-Aggregat mit Durchlauferhitzer – ohne Aufheizpause, für große Prüflinge und Serien
- Drehteller der Serie DT – dreht den Prüfling mit 5 U/min
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Stellen Sie das Prüfgestell im Konfigurator zusammen mit Heißwasser-Aggregat und Drehteller zusammen – oder fragen Sie es einzeln an.
Technische Daten
| Merkmal | Wert |
|---|---|
| Lanzen | 4, mit vermessenen Düsen nach IEC 60529 / ISO 20653 |
| Winkel | fest 0°, 30°, 60°, 90° |
| Verstellung | Höhe und Abstand je Lanze von Hand |
| Aufstellung | fahrbar, 2 Bremsrollen |
| Außenmaße (B × T × H) | 1700 × 2300 × 2200 mm |
| Gewicht | 310 kg |
| Zuleitungen | je 5 m Kabel und Schlauch, verlängerbar bis 20 m |
| Heißwasser | aus dem Heißwasser-Aggregat (separat) |
