Staubkammer SK 2000QD
Die SK 2000QD ist die wandelbare Staubkammer der Serie SK: Mit eingesetzter Trennwand arbeitet sie mit zwei getrennten Prüfräumen von je 1 m³ – in dem einen wird geprüft, im anderen der nächste Prüfling vorbereitet, auf Wunsch mit einem anderen Staub. Ohne Trennwand steht ein Prüfraum von 2 m³ für lange Prüflinge zur Verfügung. Geprüft wird staubgeschützt (IP5X) oder staubdicht (IP6X) nach IEC 60529 und ISO 20653.
- Prüfraum 2000 × 1000 × 1000 mm, mit Trennwand 2 × 1000 × 1000 × 1000 mm
- Zwei Prüfräume: zweite Prüfung startet nach Vorwahl automatisch, zwei verschiedene Stäube möglich
- IP5X/IP6X, IP5XK/IP6XK und EN 60068-2-68 serienmäßig; SAE J575 und JIS D0203 als Option
- Vollautomatisches Unterdrucksystem, umschaltbar auf beide Prüfräume; 7″-Touchpanel
- Prüfraum (B × T × H)
- 2000 × 1000 × 1000 mm (2 m³); mit Trennwand 2 × 1000 × 1000 × 1000 mm (je 1 m³)
- Türen
- zwei Türen nebeneinander mit Mittelsteg, Türausschnitt je 920 × 920 mm, je mit Scheibenwischer
- Sichtfenster (B × H)
- 580 × 780 mm je Tür
- Außenmaße (B × T × H)
- ca. 2560 × 1580 × 1970 mm – Breite mit ausgeklapptem Bedienteil; einklappbar und zur Einbringung abnehmbar (4 Schrauben, 1 Stecker)
Überblick
Zwei Prüfräume oder ein großer

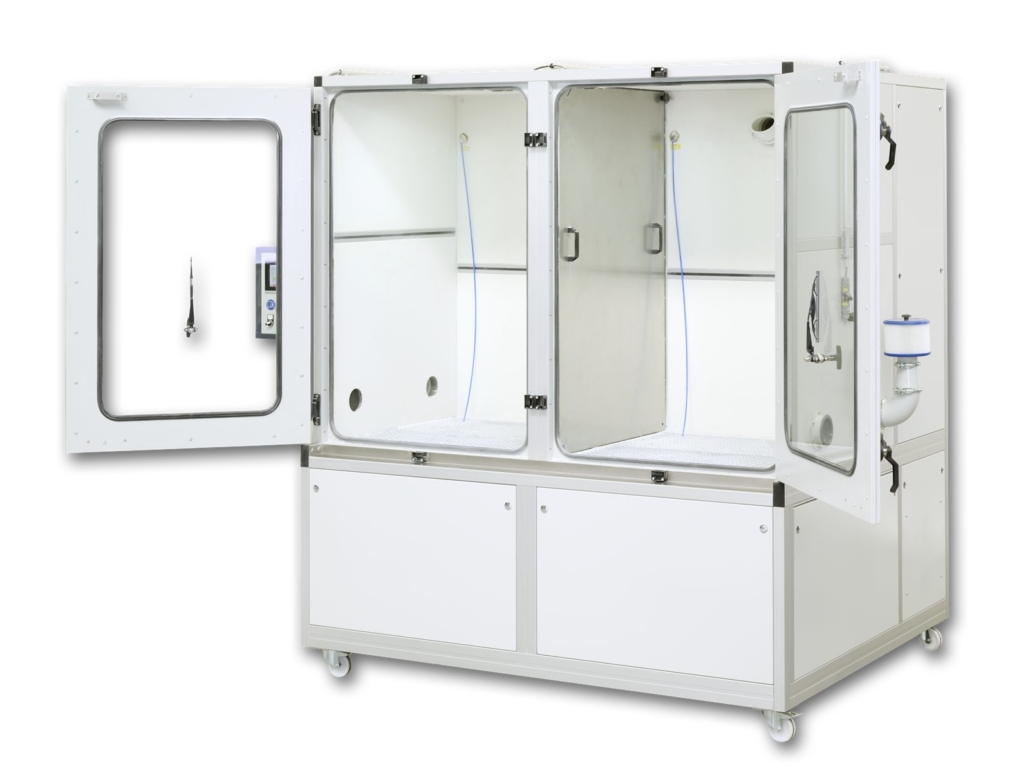

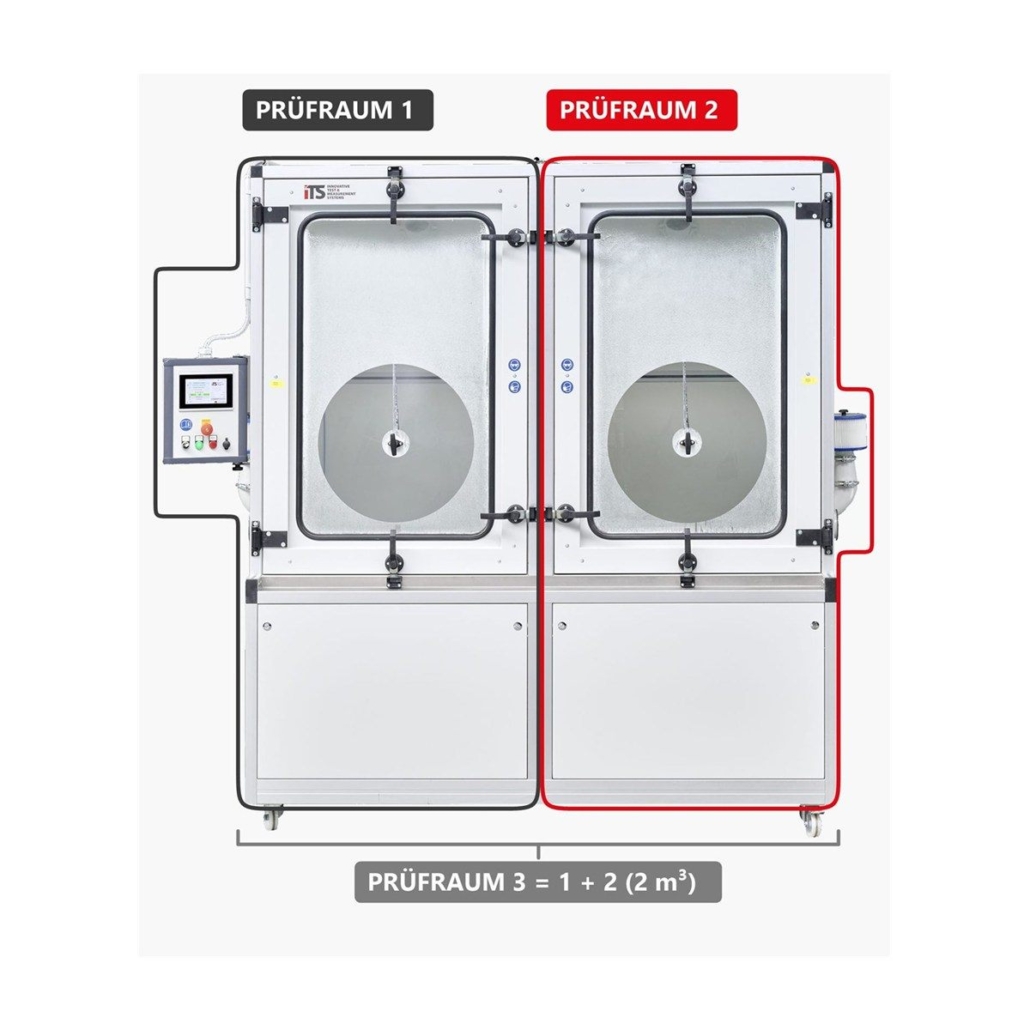

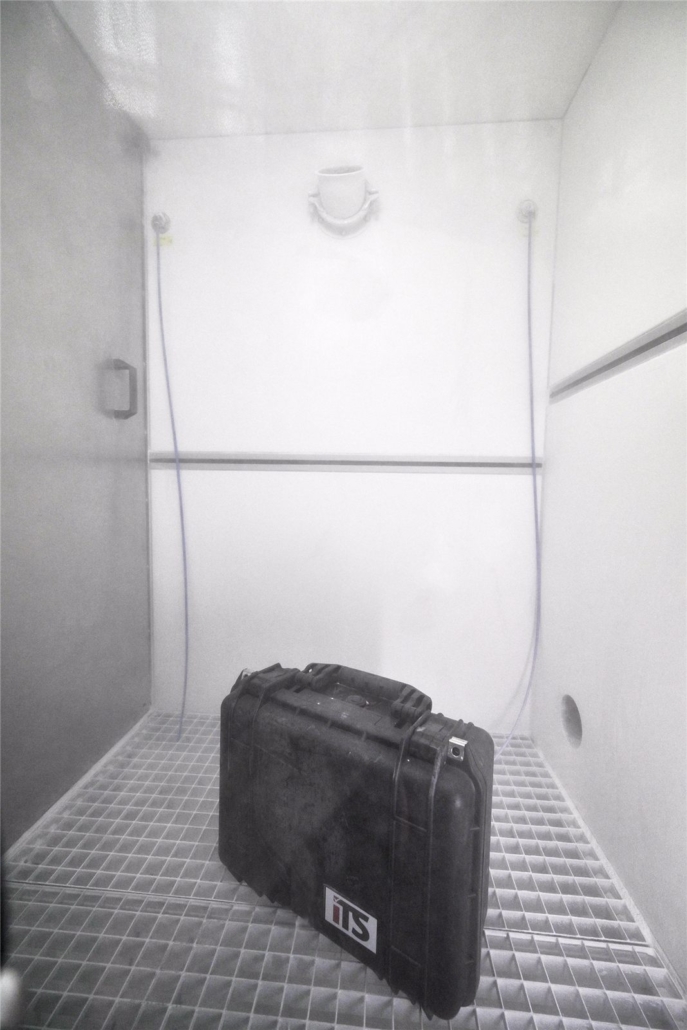

Die Trennwand der SK 2000QD lässt sich herausnehmen. Mit Trennwand laufen zwei Prüfräume von je 1 m³ unabhängig voneinander: Während im ersten Raum geprüft wird, bereiten Sie im zweiten den nächsten Prüfling vor. Ist die Prüfung vorgewählt, startet sie nach Ende der ersten automatisch – so laufen Prüfungen ohne Pause hintereinander, auch über Nacht. In den beiden Räumen dürfen verschiedene Stäube liegen. Ohne Trennwand wird daraus ein Prüfraum von 2000 × 1000 × 1000 mm für lange Prüflinge; eingebracht werden sie quer durch die beiden Türen, zwischen denen ein Mittelsteg sitzt. Die Seite Staubkammer SK zeigt alle Baugrößen.
Prüfungen
| Prüfung | Was geprüft wird | Lieferung |
|---|---|---|
| IP5X / IP6X | staubgeschützt / staubdicht nach DIN EN 60529, Talkum, Unterdruck 20 mbar am Prüfling | serienmäßig |
| IP5XK / IP6XK | Staubprüfung für Fahrzeugteile nach ISO 20653, Arizona-Staub, 20 Zyklen | serienmäßig |
| EN 60068-2-68 | Prüfung La2 | serienmäßig |
| SAE J575 | Staubprüfung für Fahrzeugleuchten, Düsen im Trichter wirbeln den Staub von unten auf | Option |
| JIS D0203 | Staubtest F nach japanischer Norm | Option |
Prüfdauer, Kategorien und die zehn Prüfstäube erklärt die Seite Staubprüfung IP5X und IP6X.
Ausstattung
- Prüfkammer komplett aus Edelstahl 1.4301, strömungsoptimiert gegen Staubablagerung, fahrbar auf Rollen
- Herausnehmbare Trennwand: zwei Prüfräume von je 1 m³ oder ein Prüfraum von 2 m³
- Zwei Staubgebläse, frequenzgeregelt, Drehzahl an der Steuerung einstellbar
- Staubzuführung durch ein außen beheiztes Rohr, das den Staub rieselfähig hält – auch im Stillstand
- Staubrückführung über Auffangkonus mit pneumatischen Rüttlern
- Unterdrucksystem vollautomatisch, mit Trennwand auf beide Prüfräume umschaltbar – von Hand oder automatisch über die Steuerung; bei IP6X Kategorie 1 bestimmt die Kammer die Prüfdauer selbst
- 7″-Touchpanel mit gespeicherten Prüfungen; mit Trennwand wählen Sie dort den aktiven Prüfraum. Bedienung in Deutsch, Englisch, Französisch und Polnisch
Was vor Ort vorhanden sein muss
| Anschluss | Anforderung |
|---|---|
| Aufstellraum | 10–30 °C, relative Luftfeuchte höchstens 70 %, nicht kondensierend |
| Strom | 3 × 400 V / 50 Hz N/PE, bis 2,5 kW, 16 A, CEE-Stecker 16 A |
| Druckluft | 3–6 bar, max. 40 l/min, Qualität ISO 8573-1:2010 [3:3:4], Schnellkupplung NW 7,2 (Gegenstück liegt bei) |
| Netzwerk (optional) | RJ45 für die Datenaufzeichnung |
Die CEE-Steckdose muss über einen eigenen Fehlerstrom-Schutzschalter Typ B (allstromsensitiv) abgesichert sein.
Erweitern – auch später
- Bis zu vier Unterdruckgeräte – vier Prüflinge gleichzeitig, jeder mit eigenem Nachweis
- Zweiter Durchflussmesser 0–60 l/h für kleine und besonders dichte Gehäuse
- Prüfling betreiben: Prüfraumsteckdose, über die Steuerung zeitprogrammierbar, und bis zu vier Digitalkanäle 230 V / 5 A
- Durchführungen 100 bis 250 mm
- Labor-Sicherheit: Not-Halt von extern, Sicherheitssignal an die Leitwarte
Normen
IEC 60529:1989 + A1:1999 + A2:2013 · ISO 20653 · EN 60068-2-68 · IEC 60598-1 · LV 124 · BMW GS 95003-4 · SAE J575 · JIS D0203
Passend dazu
- iTS Companion App – Prüfungen am PC auswerten, Prüfbericht erstellen; die Version Pro bindet die Kammer ins Firmennetz ein
- Testleck – prüft den eingebauten Durchflussmesser zwischen zwei Kalibrierungen
- Starter-Kit für die Reinigung, mit FFP3-Masken, Schutzbrille und Bürsten
- DAkkS- oder Werkskalibrierung für jede Messstelle
- Andere Baugrößen: die Staubkammer SK von der SK 500 bis zur begehbaren SK XL
Anfragen
Der Konfigurator für Staubkammern folgt. Fragen Sie die SK 2000QD direkt an – nennen Sie uns Maße, Gewicht und Normen Ihrer Prüflinge und wie viele Prüfungen Sie hintereinander fahren; wir empfehlen die passende Ausstattung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfraum (B × T × H) | 2000 × 1000 × 1000 mm (2 m³); mit Trennwand 2 × 1000 × 1000 × 1000 mm (je 1 m³) |
| Türen | zwei Türen nebeneinander mit Mittelsteg, Türausschnitt je 920 × 920 mm, je mit Scheibenwischer |
| Sichtfenster (B × H) | 580 × 780 mm je Tür |
| Außenmaße (B × T × H) | ca. 2560 × 1580 × 1970 mm – Breite mit ausgeklapptem Bedienteil; einklappbar und zur Einbringung abnehmbar (4 Schrauben, 1 Stecker) |
| Gewicht | ca. 900 kg |
| Staubgebläse | 2, frequenzgeregelt |
| Unterdrucksystem | vollautomatisch, umschaltbar auf beide Prüfräume; Unterdruck 0–25 mbar, Durchfluss 30–2760 l/h; bis zu vier Unterdruckgeräte |
| Prüfrost | 100 kg |
| Kabeldurchführungen | 2 × Ø 100 mm je Prüfraum |
| Prüfraumbeleuchtung | LED |
| Bedienpanel | links, 7″-Touchpanel |
| Werkstoff | Edelstahl 1.4301, fahrbar auf Rollen |
