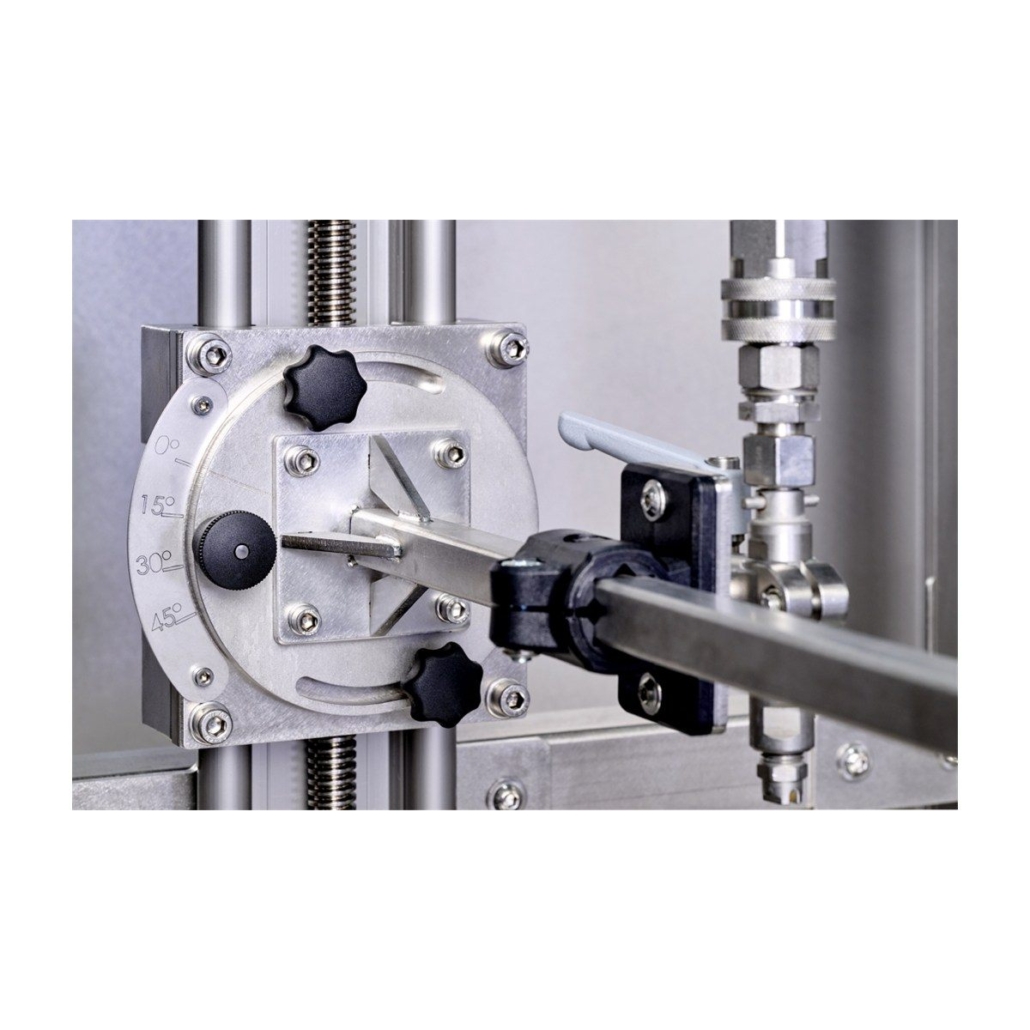

Düsenhalter in der Druckwasserstrahlkammer DWT 500

Düsen für die Druckwasserstrahlprüfung

Jede Norm der Druckwasserstrahlprüfung schreibt ihre eigene Flachstrahldüse vor. iTS liefert die Düsen für die Druckwasserstrahlkammern DWT 500 und DWT 1000 – die Düse nach DIN EN ISO 16925 als Ersatz, die übrigen für die Werknormen der Automobilhersteller. Die Düsen nach DIN EN ISO 16925 und DBL 5416 werden über ihr Strahlbild kalibriert. Für Anlagen anderer Hersteller fragen Sie bitte an.

Sieben Düsen für DIN EN ISO 16925 und die Werknormen von Daimler, Ford, VW und Scania
Düsentyp je Norm festgelegt, ISO 16925 und DBL 5416 kalibriert
Für die DWT 500 und die DWT 1000
Einzeln bestellbar, als Ersatz oder zur Erweiterung

Kategorie: Zubehör

Überblick

Welche Düse für welche Norm?

Düse	Ausführung	Kalibrierung
nach DIN EN ISO 16925	Flachstrahldüse – gehört zum Lieferumfang jeder DWT, hier als Ersatz	über das Strahlbild in einem Hartschaumblock bei definiertem Druck und Massenstrom
nach DBL 5416	Spraying Systems PowerWash Jet, Typ ¼ PMEG 2506	über das Strahlbild nach DIN 55662
nach Ford FLTM BO 160-04	Spraying Systems QVVA 2506 oder vergleichbar	–
nach VW PV 1503-A	Typ EG 2505	–
nach VW PV 1503-B/C (auch für VW PV 3988)	Typ ¼ PMEG 2506	–
nach Scania STD 4234-MEG	Typ ¼ MEG 2506-1, 120 bar, 15 kg/min	–
nach Scania STD 4234-PMEG	Typ ¼ PMEG 2506-1, 68 bar, 11,3 kg/min	–

Für Ford FLTM BO 160-04 und Scania STD 4234 braucht die DWT außerdem den Pendelhub für die Probe bzw. für den Wasserstrahl. Prüfparameter der Verfahren A, B und C erklärt die Seite Druckwasserstrahlprüfung nach DIN EN ISO 16925.
