Kraftverlaufsmessung der Flachstrahldüse IPX9K
DIN EN 60529 und ISO 20653 verlangen für IPX9K, dass die Flachstrahldüse über ihre Strahlkraftverteilung ausgewählt wird – die Geometrie allein genügt nicht. iTS vermisst die Düse auf einem kalibrierten Prüfstand und liefert das Kraftverlaufsdiagramm mit Protokoll. Damit weisen Sie nach, dass Ihre Düse die Norm erfüllt.
- Vermessung nach DIN EN 60529 und ISO 20653 (IPX9K)
- Kraftverlaufsdiagramm und Protokoll je Düse
- Jede Düse nummeriert und ihrem Protokoll eindeutig zugeordnet
- Auch für Düsen aus älteren Anlagen und von anderen Herstellern
Überblick
Warum die Düse vermessen sein muss
Beide Normen schreiben in ihren aktuellen Ausgaben vor, dass die Flachstrahldüse über ihre Strahlkraftverteilung ausgewählt wird. Deshalb wird jede Düse einzeln vermessen und nur verwendet, wenn ihr Strahl die Vorgaben erfüllt. Hintergründe und Prüfparameter erklärt die Seite IPX9K-Prüfung.
| Norm | Stand | Strahlkraftverteilung |
|---|---|---|
| DIN EN 60529 | 09/2014 | vorgeschrieben |
| ISO 20653 | 08/2023 | vorgeschrieben |
| LV 124 | 2013/2015 | verweist auf DIN EN 60529 / ISO 20653 |
So wird gemessen
Die Düse läuft auf einem kalibrierten Prüfstand mit den vorgeschriebenen Prüfparametern. Ein Kraftaufnehmer auf einem verfahrbaren Schlitten fährt unter dem Wasserstrahl hindurch und zeichnet den Kraftverlauf auf. In der Mitte muss dieser Verlauf über eine bestimmte Länge in einem definierten Kraftbereich liegen – sonst erfüllt die Düse die Norm nicht.

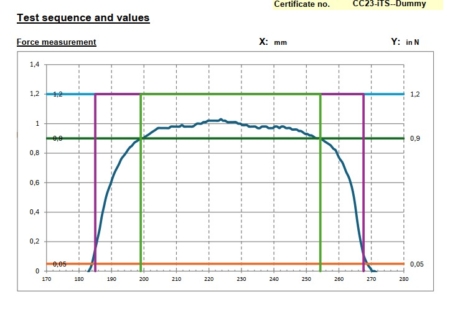

Düsenvermessung im Video: Der Kraftverlauf der Flachstrahldüse muss zwischen 0,9 N und 1,2 N liegen.
Lieferumfang
- Vermessung einer Flachstrahldüse nach DIN EN 60529 / ISO 20653
- Protokoll mit Kraftverlaufsdiagramm, der Düsennummer zugeordnet
Die Düse selbst bestellen Sie separat – oder Sie schicken uns Ihre vorhandene Düse. In den IPX9K-Modulen der Spritzwasserkammer SPK (Schwenklanze und vier feste Lanzen) ist ein Satz vermessener Düsen schon enthalten.
Passend dazu
- Spritzwasserkammer SPK – IPX9K als Modul, mit vermessenen Düsen
- Heißwasser-Aggregat mit Boiler – IPX9K in der Raumlösung
- Prüfgestell mit 4 Lanzen – vier feste Lanzen für die Raumlösung
Anfragen
Wählen Sie die Kraftverlaufsmessung im Konfigurator zu Ihrer Prüfanlage – oder fragen Sie sie einzeln an und nennen Sie uns die Zahl der Düsen. Für Düsen aus älteren Anlagen oder von anderen Herstellern sagen wir Ihnen, wie Sie sie einschicken.
