Flachstrahldüsen für IPX9K

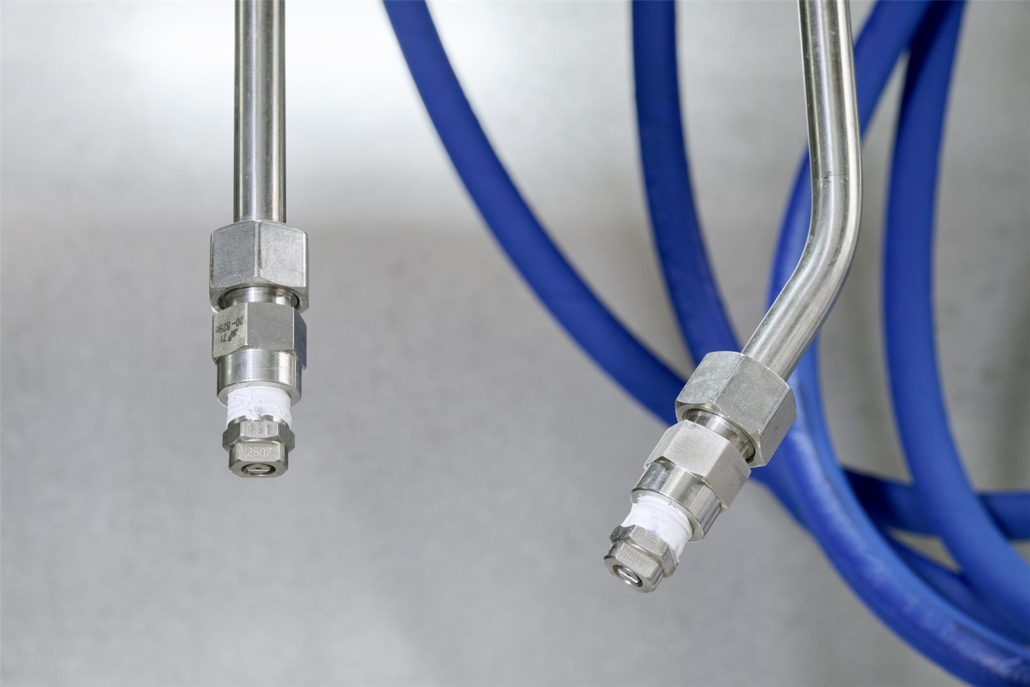

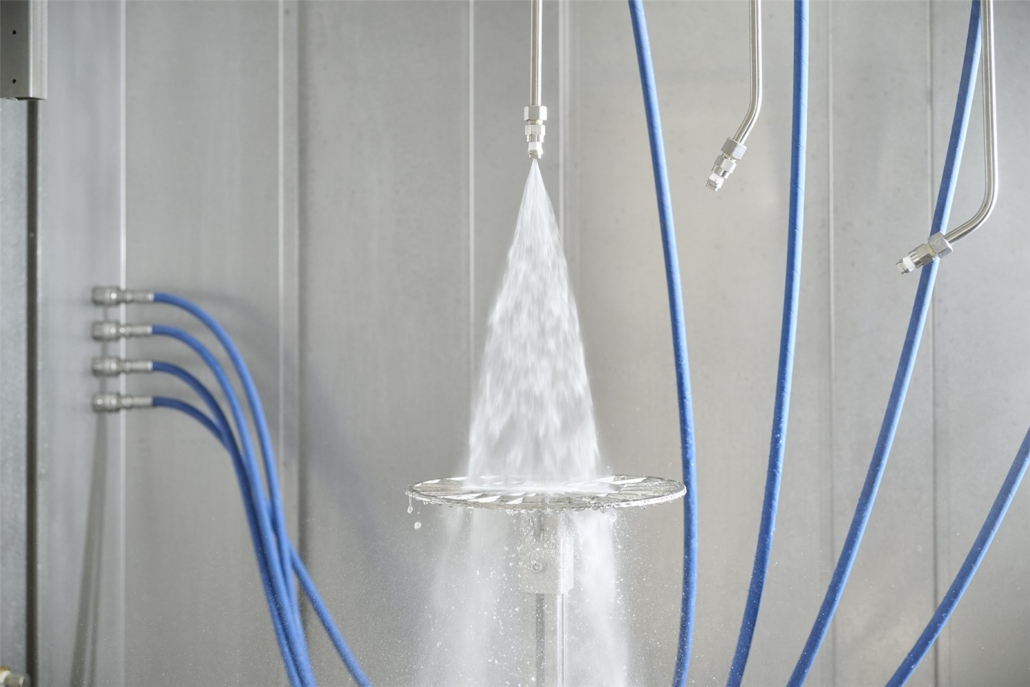

Die Hochdruck-Flachstrahldüse ist das Herzstück der IPX9K-Prüfung: Sie formt den heißen Wasserstrahl, der nach DIN EN 60529 und ISO 20653 auf den Prüfling trifft. iTS liefert die Düsen für den Einbau in die iTS-Prüflanzen – als Ersatz, als Vorrat oder für weitere Lanzen – und vermisst sie auf Wunsch auf dem eigenen Prüfstand.
- Flachstrahldüse nach DIN EN 60529 und ISO 20653 für IPX9K

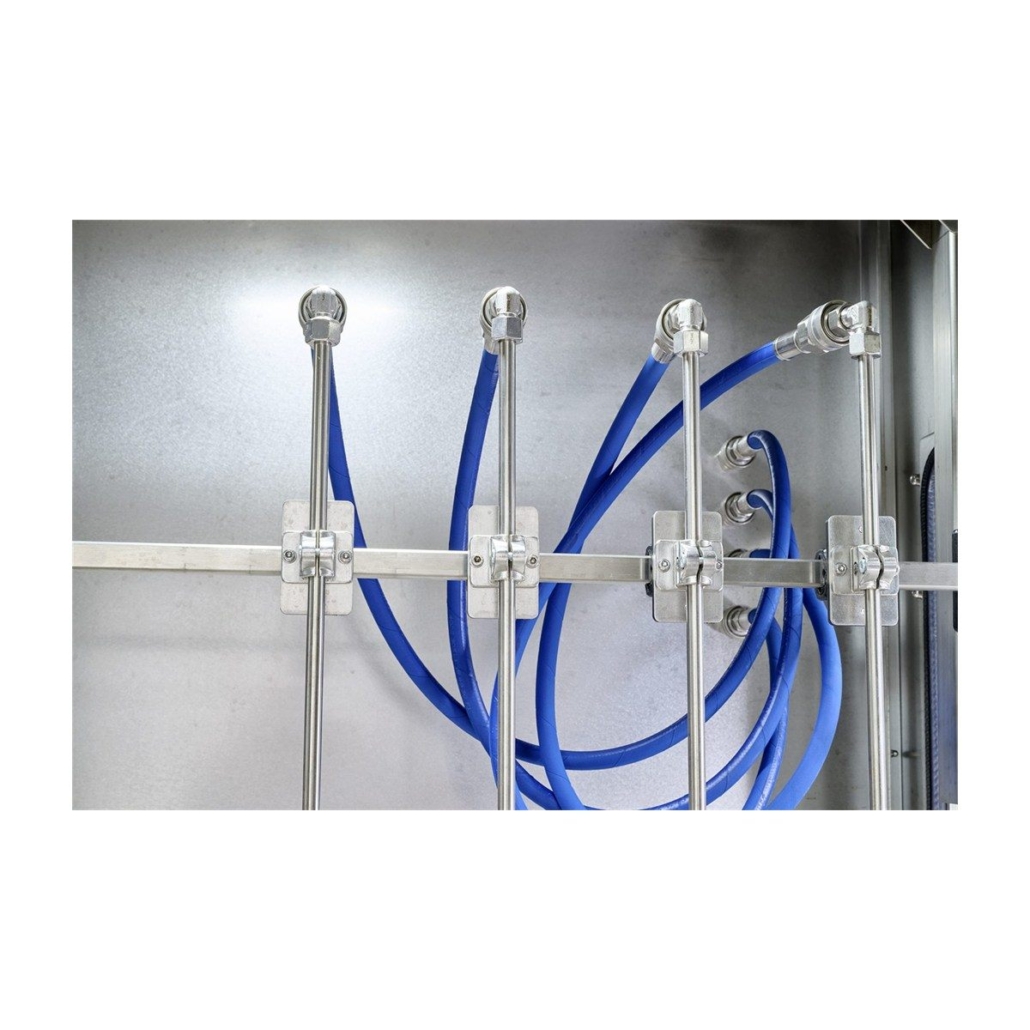

- Für die iTS-Prüflanzen in der Spritzwasserkammer SPK und in der Raumlösung
- Auf Wunsch mit Kraftverlaufsmessung und Protokoll je Düse
- Weitere Flachstrahldüsen für Werknormen auf Anfrage
Überblick
Prüfwerte IPX9K
| DIN EN 60529 | ISO 20653 | |
|---|---|---|
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar |
| Abstand Düse – Prüfling | 125 mm ± 25 mm | 100–150 mm |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K |
Winkel, Prüfdauer und Ablauf erklärt die Seite IPX9K-Prüfung.
Warum die Düse vermessen sein muss
Beide Normen schreiben vor, dass die Flachstrahldüse über ihre Strahlkraftverteilung ausgewählt wird – die Geometrie allein genügt nicht. Die Düsen in den iTS-Lanzen sind deshalb vermessen. Für Ersatzdüsen bestellen Sie die Kraftverlaufsmessung dazu: iTS vermisst jede Düse auf dem kalibrierten Prüfstand und liefert Kraftverlaufsdiagramm und Protokoll, der Düsennummer eindeutig zugeordnet.
Ausführungen
| Düse | Einsatz |
|---|---|
| Flachstrahldüse nach DIN EN 60529 / ISO 20653 | IPX9K – für die Lanzen der SPK (Schwenklanze, vier feste Lanzen) und der Raumlösung (Prüfgestell, Lanze in X-Y-Achsen, Achsenportal) |
Geben Sie bei der Bestellung die Anzahl an. Die Düse für die SPK und für die Raumlösung ist dieselbe; die Anfrage nennt die passende Nummer zu Ihrer Anlage.
Passend dazu
- Kraftverlaufsmessung der Flachstrahldüse – Nachweis je Düse, auch für Düsen aus älteren Anlagen
- Prüfgestell IPX9K mit vier Lanzen – für die Raumlösung
- Spritzwasserkammer SPK – mit IPX9K-Modul
- IPX9K-Prüfung – Prüfwerte, Ablauf und Normenstand
Anfragen
Nennen Sie uns in der Anfrage die Anzahl und Ihre Anlage (SPK mit Baugröße oder Raumlösung) – und ob die Düsen vermessen geliefert werden sollen.
