Schwallwasserdüse nach ISO 16750-4
Die Schwallwasserdüse formt den flachen Wasserschwall der Schwallwasserprüfung nach ISO 16750-4 – es ist die Düse aus den Schwallwasserkammern SWK von iTS. Einzeln gibt es sie als Ersatz, zur Nachrüstung und für eigene Prüfaufbauten im Nassraum.

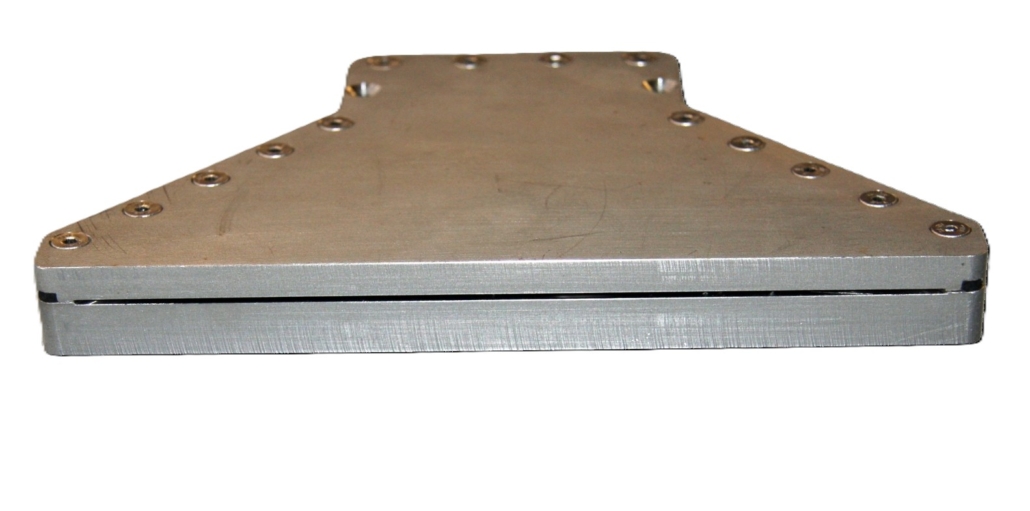

- Zweiteiliges Frästeil aus Edelstahl 1.4571

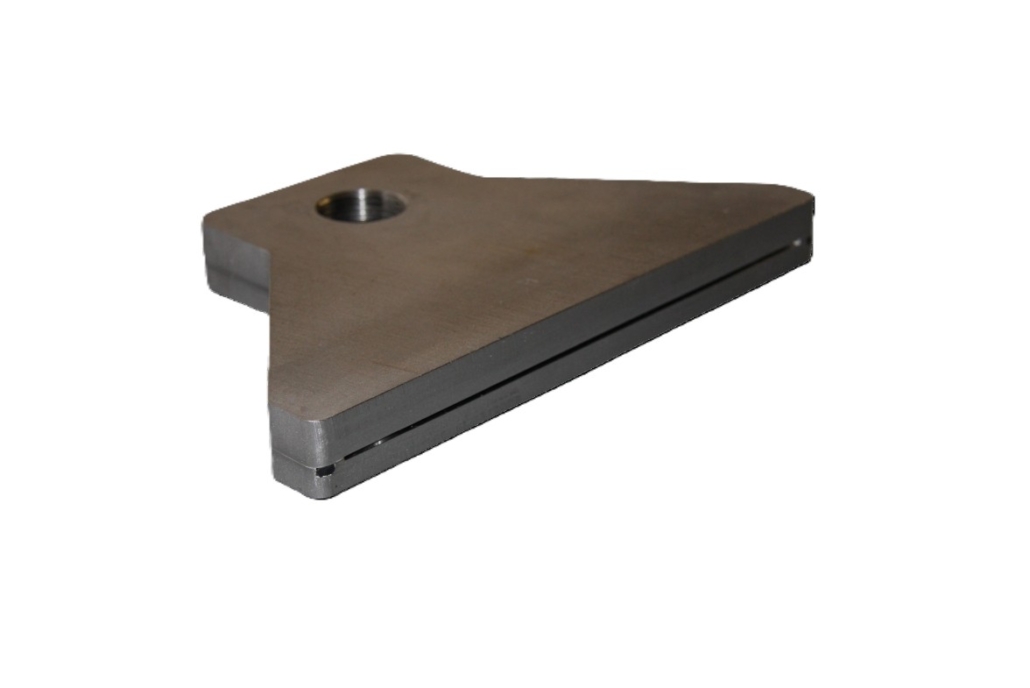

- Austrittsschlitz 220 × 1,2 mm

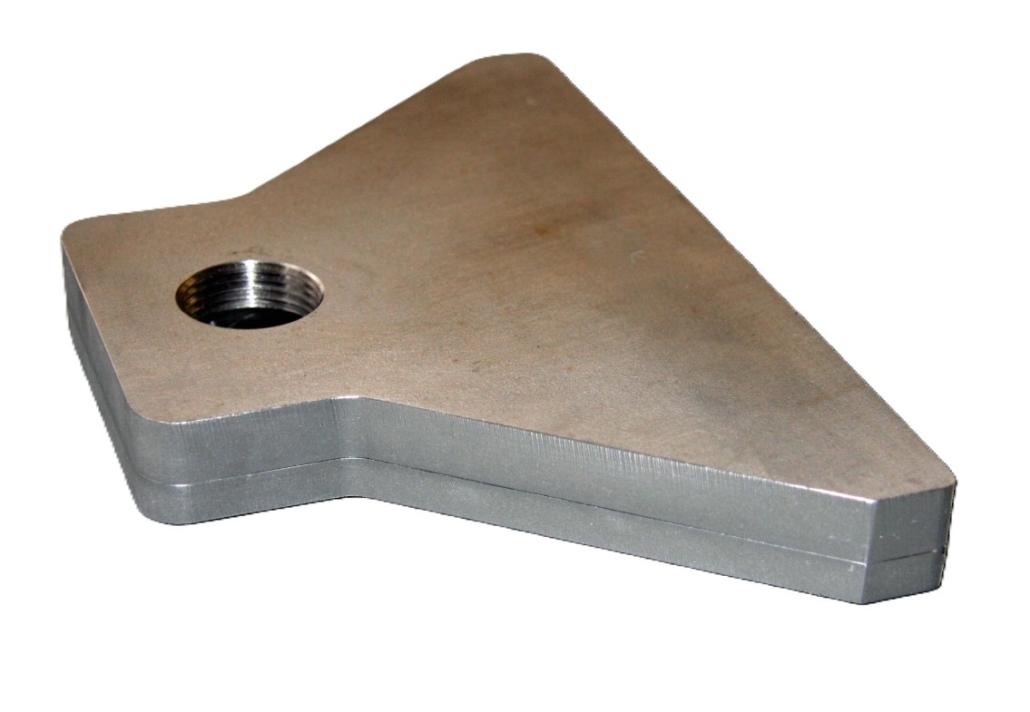

- Anschluss 1″-Innengewinde
- Schwallbreite 450 mm im Normabstand 325 ± 25 mm
- Norm
- ISO 16750-4
- Lieferumfang
- die Düse – dieselbe wie in der Seitenwand und an der flexiblen Düse
- Werkstoff
- Edelstahl 1.4571, zweiteiliges Frästeil
- Austrittsschlitz (B × H)
- 220 × 1,2 mm
Überblick
Einsatz
Bei der Schwallwasserprüfung trifft ein kurzer Schwall eiskalten Wassers auf den heißen Prüfling – wie bei der Fahrt durch eine Pfütze. Die Düse verteilt das Wasser durch ihren schmalen Schlitz zu einem breiten, flachen Schwall. Für einen eigenen Prüfaufbau brauchen Sie dazu eine Wasserversorgung, die die Normwerte liefert: 3–4 l in 3 s, Wasser +2 bis +4 °C vor der Düse. Ablauf und Prüfparameter erklärt die Seite Schwallwasserprüfung nach ISO 16750-4.
Passend dazu
- Schwallwasserkammer SWK – Warmkammer, Eiswasser und Düsen in einer Anlage
- SWK 100/100/75 – die kompakteste Kammer der Serie
Anfragen
Fragen Sie die Düse einzeln an. Für eine vorhandene SWK nennen Sie uns bitte Baugröße und Baujahr der Kammer.
Technische Daten
| Merkmal | Wert |
|---|---|
| Norm | ISO 16750-4 |
| Lieferumfang | die Düse – dieselbe wie in der Seitenwand und an der flexiblen Düse |
| Werkstoff | Edelstahl 1.4571, zweiteiliges Frästeil |
| Austrittsschlitz (B × H) | 220 × 1,2 mm |
| Anschluss | 1″-Innengewinde |
| Normabstand Düse – Prüfling | 325 ± 25 mm |
| Schwallbreite im Normabstand | 450 mm |
| Schwallwassermenge | 3–4 l je Schwall bei 3 s Schwalldauer |
