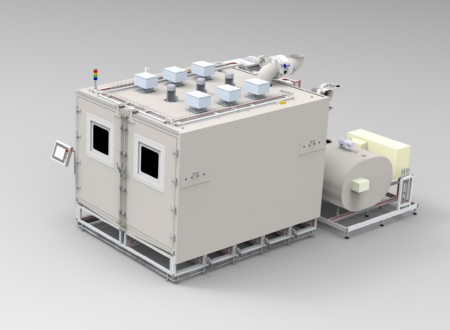

Schwallwasserkammer SWK XL 300/360/200
Die SWK XL ist die begehbare Schwallwasserkammer der Serie SWK – gebaut für große Prüflinge wie Fahrzeugbatterien, die keine 160 °C brauchen. Bis zu zehn flexible Schwalldüsen lassen sich frei um den Prüfling anordnen, sodass auch große Flächen und Dichtkonturen den genormten Eiswasserschwall nach ISO 16750-4 abbekommen.
- Prüfraum 3000 × 3600 × 2000 mm (B × T × H), begehbar, zwei Türen
- Warmkammer von Raumtemperatur + 30 K bis 95 °C
- Bis zu zehn flexible Schwalldüsen nach ISO 16750-4, fünf im Standard-Lieferumfang
- Prüfrost bis 800 kg/m²
Der Konfigurator für diese Produktfamilie folgt. Ihre Angaben zum Prüfling nehmen wir mit der Anfrage auf.
- Prüfraum (B × T × H)
- 3000 × 3600 × 2000 mm, begehbar
- Türen
- zwei Türen, Türausschnitt 2850 × 1850 mm
- Sichtfenster
- 500 × 500 mm
- Außenmaße (B × T × H)
- 3400 × 4900 × 3300 mm (Tiefe mit Tankmodul)
Überblick
Für große Prüflinge
Fahrzeugbatterien, Gehäuse von Leistungselektronik und andere große Bauteile passen in keine Tischkammer. Die SWK XL ist begehbar; zwei Türen mit einem Türausschnitt von 2850 × 1850 mm geben den Prüfraum frei. Die Warmkammer heizt den Prüfling auf bis zu 95 °C auf, dann trifft ihn der Schwall aus den flexiblen Düsen – so oft, wie die Norm es verlangt. Das Schwallwasser kommt aus einem eigenen Tankmodul mit 1000 l. Die kleineren Größen der Serie zeigt die Seite Schwallwasserkammer SWK.
Prüfungen
| Norm | Lieferung |
|---|---|
| ISO 16750-4 | serienmäßig |
| MBN LV 124-2 | serienmäßig |
| VW 80000 (2009-10) | serienmäßig |
| VW 80101 (2009-03) | serienmäßig |
| BMW GS 95003-4 | serienmäßig |
| Renault 36-00-802 | Option |
Die Prüfungen laufen nach Norm ab; eigene Prüfabläufe lassen sich ebenso einstellen.
| Schwall | Wert |
|---|---|
| Schwallwassermenge | 3–4 l je Schwall, Schwalldauer 3 s |
| Wassertemperatur | +2 bis +4 °C vor der Düse |
| Abstand Düse – Prüfling | 325 ± 25 mm |
| Schwallbreite im Normabstand | 450 mm |
| Prüfmedium | Stadtwasser oder demineralisiertes Wasser, wahlweise mit 3 % (Gewichtsanteil) Arizona-Staub fein nach ISO 12103-1; kein Kochsalz (NaCl) |
Zyklusdauer, Prüfdauer und Wirkung der Prüfung erklärt die Seite Schwallwasserprüfung nach ISO 16750-4.
Ausstattung
Die SWK XL ist ausgestattet wie die übrigen Kammern der Serie:
- SPS-Steuerung mit 15″-Touchpanel und eigenen Prüfprogrammen
- Tankmodul mit 1000 l; Kühlung des Schwallwassers über Kühlschlange und Kältemaschine
- Spülfunktion: Nach Testende wird das Schwallwassersystem automatisch gespült
- Innengehäuse aus Edelstahl – anders als bei den Standardkammern ohne Trichterboden
Optionen
- Wasserkühlung für die Schwalldüsen – hält die Düsen bei hohen Warmkammer-Temperaturen kühl
- Wassergekühltes Kälteaggregat – keine Abwärme im Labor
- Prüfgutfühler PT100 – der nächste Schwall startet erst, wenn der Prüfling die eingestellte Temperatur erreicht hat
- Datenaufzeichnung mit der iTS Companion App
- Programmierbare Digitalkanäle – Prüfling oder Zusatzgeräte synchron mit den Prüfzyklen schalten
- Labor-Sicherheit: Türkontaktschalter mit Zuhaltung, Not-Halt von extern, Sicherheitssignal an eine bauseitige Leitwarte
- Für Sonderaufbauten, z. B. Batterieprüfungen: Überdruckklappe DN 300, Durchführungen 1″ für eine HDWN-Anlage, Spülluftventilator
Passend dazu
- Schwallwasserdüse nach ISO 16750-4 – als Ersatz
- iTS Companion App – Prüfungen am PC auswerten, Prüfbericht erstellen
- Kleinere Prüflinge: die Schwallwasserkammer SWK ab 1000 × 1000 × 750 mm
Anfragen
Die SWK XL stimmen wir auf Ihre Prüflinge ab. Nennen Sie uns Maße, Gewicht und Normen Ihres Prüflings und wie viele Düsen Sie brauchen – wir melden uns mit einem Vorschlag.
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfraum (B × T × H) | 3000 × 3600 × 2000 mm, begehbar |
| Türen | zwei Türen, Türausschnitt 2850 × 1850 mm |
| Sichtfenster | 500 × 500 mm |
| Außenmaße (B × T × H) | 3400 × 4900 × 3300 mm (Tiefe mit Tankmodul) |
| Wassertank | 1000 l im Tankmodul |
| Warmkammer | Raumtemperatur + 30 K bis 95 °C, ≤ ± 3 K im Beharrungszustand |
| Schwalldüsen | bis zu 10 flexible Düsen nach ISO 16750-4, gleichzeitig nutzbar; im Standard-Lieferumfang 5 |
| Prüfrost | bis 800 kg/m² |
| Kabeldurchführungen | 2 × DN 125, in der linken Seitenwand |
| Prüfraumbeleuchtung | LED |
| Bedienpanel | rechts, 15″-Touchpanel |
| Innengehäuse | Edelstahl, ohne Trichterboden |
