Schwallwasserkammer SWK 100/100/75

Warmkammer und Eiswasser in einer Anlage

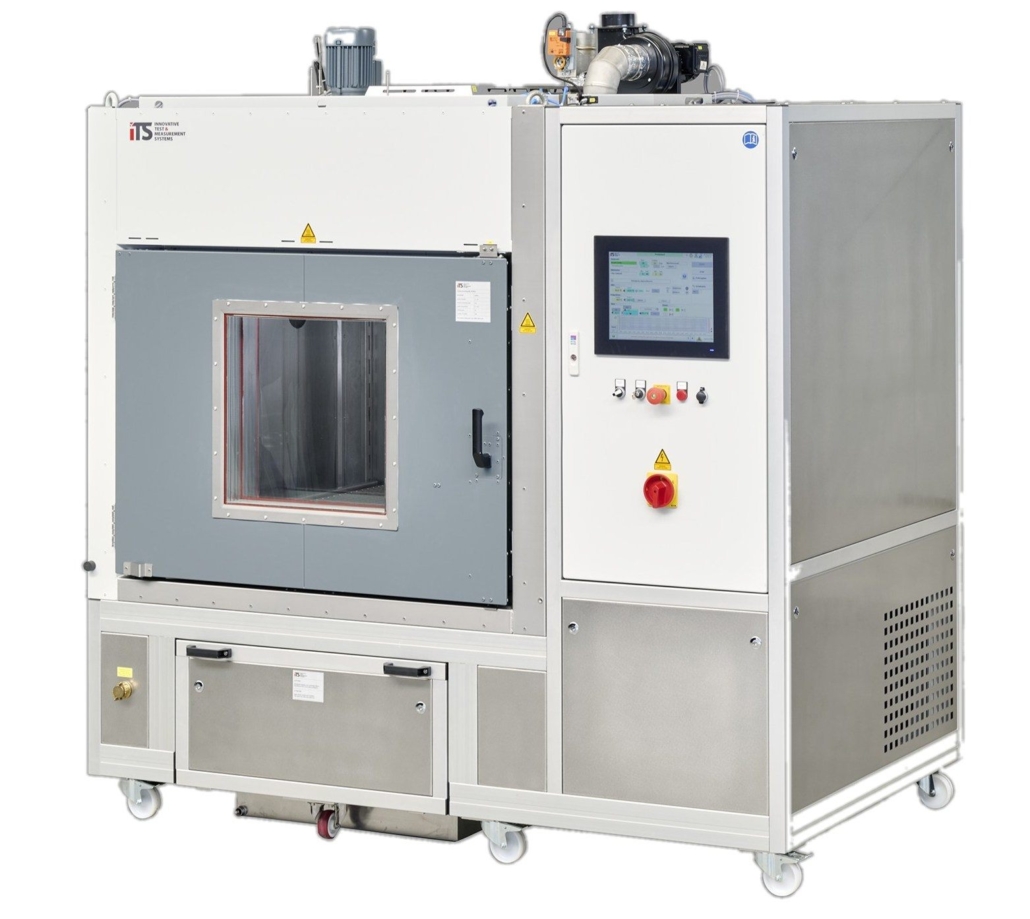

In der SWK sitzen Warmkammer und Schwallwassersystem zusammen. Oben heizt die Warmkammer den Prüfling auf, darunter hält ein gekühlter Tank das Schwallwasser bereit. Die Kammer steht auf Rollen und lässt sich im Labor leicht positionieren. Die SWK gibt es in fünf Größen bis zur begehbaren SWK XL – einen Überblick gibt die Seite Schwallwasserkammer SWK.

Prüfungen

Die Prüfungen laufen nach Norm ab; eigene Prüfabläufe lassen sich ebenso einstellen.

Zyklusdauer, Prüfdauer und Wirkung der Prüfung erklärt die Seite Schwallwasserprüfung nach ISO 16750-4.

Ausstattung

• Warmkammer mit Umluft über IE4-Ventilatoren, horizontal von links nach rechts geführt; die Heizung sitzt im Umluftstrom ohne Kontakt zum Wasser. Ein Temperaturwahlbegrenzer schützt den Prüfling.
• Innengehäuse aus Edelstahl, dicht geschweißt; der Boden ist als Trichter ausgebildet, das Wasser läuft nach jedem Schwall schnell ab.
• Zwei Schwalldüsen in der rechten Seitenwand, fest ausgerichtet. Den Normabstand stellen Sie ein, indem Sie den Prüfling auf dem Gitterrost verschieben; der Gitterrost ist in Stufen höhenverstellbar.

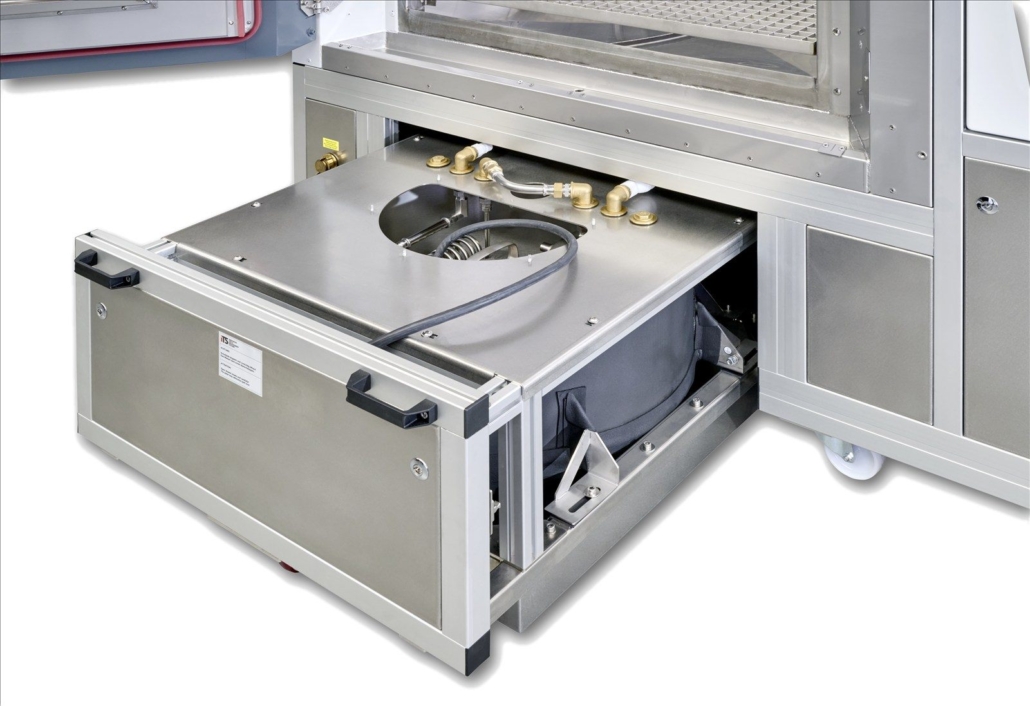

• Wassertank mit ca. 55 l in einer Schublade unter der Warmkammer, zum Reinigen ausziehbar. Eine Kühlschlange mit Wasser-Glykol-Gemisch kühlt das Wasser vor dem Test herunter und nach jedem Schwall wieder zurück; die Kältemaschine ist luftgekühlt.
• Eine Pumpe wälzt das Wasser auch in den Pausen um; ein Frequenzumrichter bestimmt die Schwallmenge, ein Trockenlaufschutz sichert die Pumpe. Der Füllstand wird überwacht und automatisch nachgespeist – nur Wasser, kein Arizona-Staub.
• Spülfunktion in der Steuerung: Nach Testende wird das Schwallwassersystem automatisch gespült.
• SPS-Steuerung mit 15″-Touchpanel: Schwalldauer, Schwallmenge, Pausenzeit, Schwallwasser- und Warmkammertemperatur sowie Zahl der Zyklen einstellbar. Messwerte als Diagramm, Meldungen im Klartext, eigene Prüfprogramme speicherbar; zum Ausrichten des Prüflings lösen Sie einen Schwall von Hand aus. Bedienung in Deutsch und Englisch, weitere Sprachen auf Anfrage.

Was vor Ort vorhanden sein muss

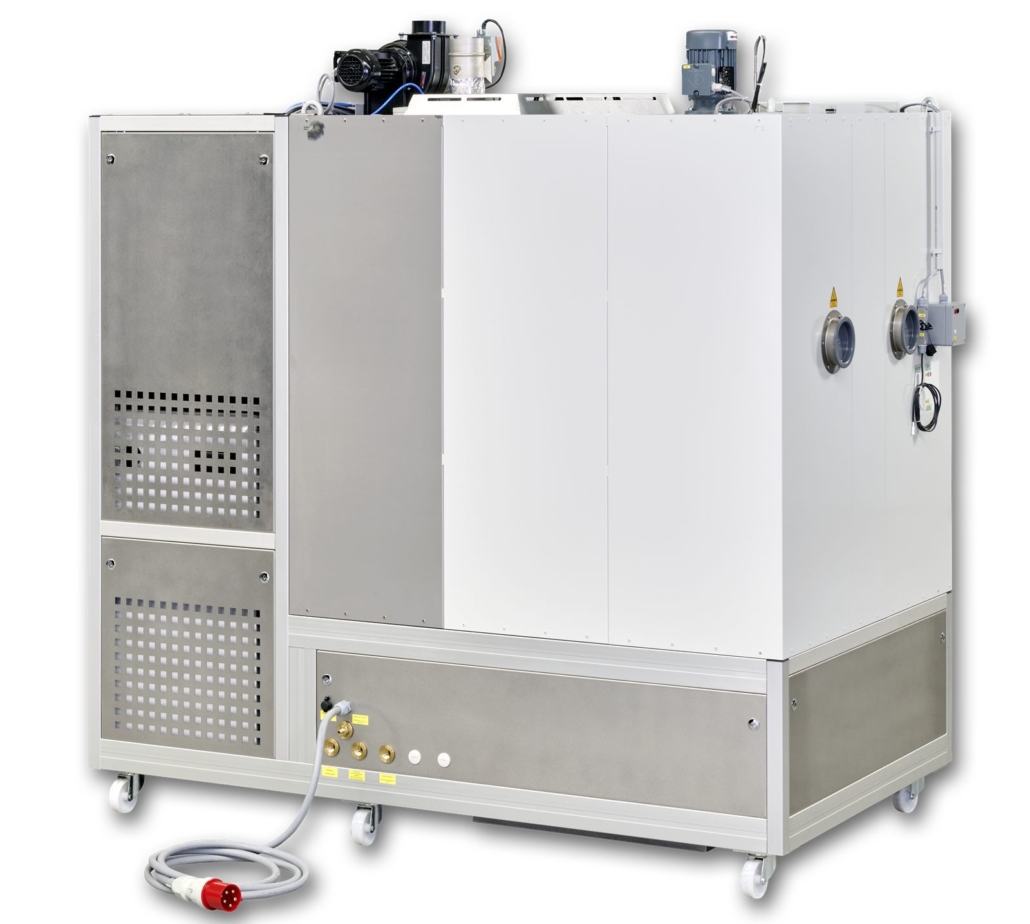

Der Abwasseranschluss ist zugleich der Überfüllschutz der Schwallwasserbehälter und muss vorhanden sein. Die luftgekühlte Kältemaschine gibt ihre Wärme an den Aufstellraum ab; mit dem wassergekühlten Aggregat (Option) geht sie an das Kühlwasser.

Erweitern – auch später

• Flexible Schwallwasserdüse – frei in der Warmkammer positionierbar, damit auch große Prüflinge voll vom Schwall erfasst werden; bis zu zwei je Kammer, für Warmkammer-Temperaturen bis 95 °C. Für jede flexible Düse bleibt im Testlauf eine feste Düse aus.
• Zusätzliche Schwalldüse in der Seitenwand
• Wasserkühlung für die Schwalldüsen – hält die Düse in der heißen Kammerwand kühl, empfohlen bei hohen Warmkammer-Temperaturen
• Wassergekühltes Kälteaggregat – keine Abwärme im Labor; Kühlwasser 1,5 m³/h, Vorlauf ca. 24 °C
• Prüfgutfühler PT100, 20–160 °C – frei am Prüfling positionierbar; der nächste Schwall startet erst, wenn der Prüfling die eingestellte Temperatur erreicht hat
• Erweiterung für den Renault-Test 36-00-802 – Software und technische Einbindung
• Datenaufzeichnung als CSV mit der iTS Companion App Basic; mit Ethernet-Schnittstelle und Companion App Pro auch Datenübertragung, Prüfprogramme und Fernüberwachung über VNC; Pro Plus mit Editor für eigene Berichte
• Programmierbare Digitalkanäle (bis zu vier, je 230 V / 5 A) – Prüfling oder Zusatzgeräte synchron mit den Prüfzyklen schalten
• Labor-Sicherheit: Türkontaktschalter, Not-Halt von extern, Sicherheitssignal an eine bauseitige Leitwarte

Passend dazu

• Schwallwasserdüse nach ISO 16750-4 – als Ersatz oder für eigene Prüfaufbauten
• iTS Companion App – Prüfungen am PC auswerten, Prüfbericht erstellen
• Größere Prüflinge: die Schwallwasserkammer SWK bis zur begehbaren SWK XL

Anfragen

Fragen Sie die SWK 100/100/75 direkt an – nennen Sie uns Maße, Gewicht und Normen Ihres Prüflings und wie viele Düsen Sie brauchen; wir empfehlen die passende Größe und Ausstattung.
