Schwenkbögen R200–R1600 für die SRA
Der Schwenkbogen bringt das Wasser zum Prüfling: Ein halbkreisförmiges Rohr mit Spritzdüsen schwenkt über den Prüfling, der sich auf dem Drehteller dreht. Für die Schwenkrohranlagen SRA gibt es Bögen von 200 bis 1600 mm Radius – so wählen Sie für jeden Prüfling den Bogen, der den Normabstand einhält.
- Radien 200 bis 1200 mm für die SRA 1200, bis 1600 mm für die SRA 1600
- Ausführung für IPX3/IPX4 (IEC 60529) und für IPX4K (ISO 20653)
- Düsen im 50-mm-Abstand, je Düse über ein Kugelgelenk ausrichtbar
- Nach jeder Prüfung per Tastendruck mit Druckluft gespült
Überblick
Warum der richtige Radius zählt
Die Normen legen fest, wie weit der Prüfling von den Düsen entfernt sein darf: höchstens 200 mm. Ein großer Bogen über einem kleinen Prüfling hält diesen Abstand nicht ein. Deshalb wählen Sie den Bogen nach dem Prüfling: Er muss innerhalb des Bogens frei drehen können und darf ihm nicht zu fern sein. Eine SRA kann mehrere Bögen nacheinander betreiben; die Achslänge der Bögen wird an Ihre SRA angepasst. Ein Bogen ist in höchstens 5 Minuten gewechselt, das Werkzeug liegt bei.
Prüfungen
| Prüfung | Norm | Düsen | Schwenkwinkel |
|---|---|---|---|
| IPX3 – Sprühwasser | IEC 60529 / ISO 20653 | Ø 0,4 mm | ±60° |
| IPX4 – Spritzwasser | IEC 60529 / ISO 20653 | Ø 0,4 mm | ±180° |
| IPX4K – Spritzwasser mit erhöhtem Druck | ISO 20653 | Ø 0,8 mm | ±180° |
Je Düse fließen bei IPX3/IPX4 0,07 l/min nach IEC 60529 bzw. 0,1 l/min bei ca. 0,8 bar nach ISO 20653, bei IPX4K 0,6 l/min bei ca. 4 bar. Für IPX4K braucht die SRA zusätzlich die Ausstattung IPX4K – sie lässt sich auch später einbauen.
Ausführungen
| Radius | Ausführungen | Passt an |
|---|---|---|
| 200 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 400 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 600 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 800 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 1000 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 1200 mm | IPX3/IPX4 · IPX4K | SRA 1200, SRA 1600 |
| 1400 mm | IPX3/IPX4 · IPX4K | SRA 1600 |
| 1600 mm | IPX3/IPX4 · IPX4K | SRA 1600 |
Aufbau

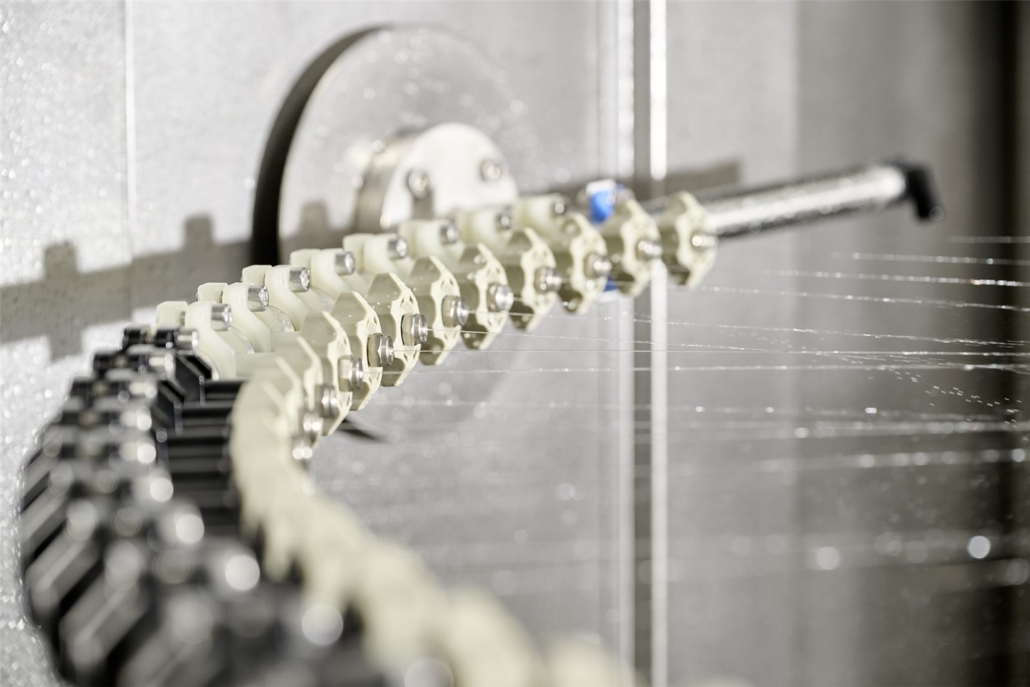

- Düsen im Abstand von 50 mm, wie die Norm es vorgibt; jede Düse lässt sich über ein Kugelgelenk ausrichten.
- Der Bogen wird mit Flanschen an Antriebs- und Gegenlagersäule montiert; die Achslänge passt iTS an Ihre SRA an.
- Nach jeder Prüfung spülen Sie den eingebauten Bogen per Tastendruck mit Druckluft. Zum Reinigen lassen sich die Düsen abnehmen und einzeln tauschen.
- Für Bögen über R800 reicht Stadtwasser meist nicht mehr – dann kommt das Wasser aus einem Tank, etwa dem Wasserversorgungsmodul WVM 10.
Passend dazu

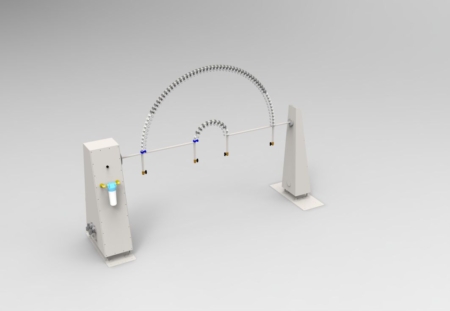

- Schwenkrohranlage SRA 1200 – für Bögen bis R1200
- Schwenkrohranlage SRA 1600 – für Bögen bis R1600
- Drehteller der Serie DT – dreht den Prüfling unter dem Bogen

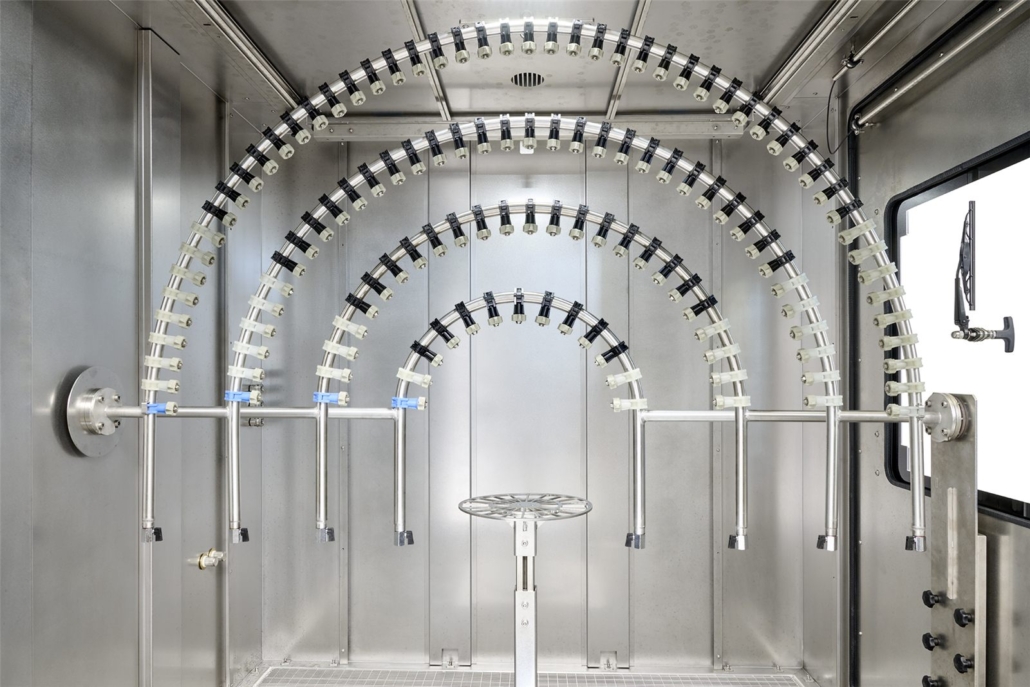

- In der Kammer: Schwenkbögen R200–R800 für die SPK
Anfragen
Nennen Sie uns in der Anfrage Radius und Ausführung (IPX3/IPX4 oder IPX4K) – und für eine vorhandene Anlage deren Typ und Seriennummer, damit die Achslänge passt.
