Schwenkbögen R200–R800 für die SPK

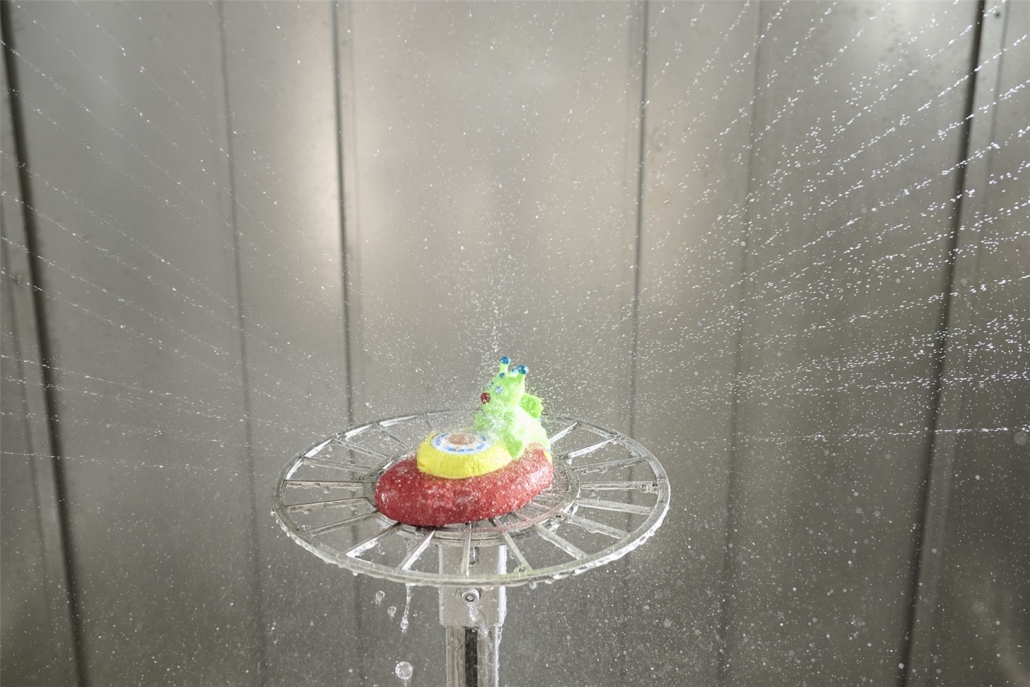

Der Schwenkbogen ist das Herzstück der IPX3- und IPX4-Prüfung: Ein halbkreisförmiges Rohr mit Spritzdüsen schwenkt über den Prüfling, der sich auf dem Drehteller dreht. Jede SPK hat ab Werk den Bogen ihrer Größe. Für kleinere Prüflinge gibt es zusätzliche, kleinere Bögen – so bleibt der Abstand zwischen Düsen und Prüfling im Normbereich.

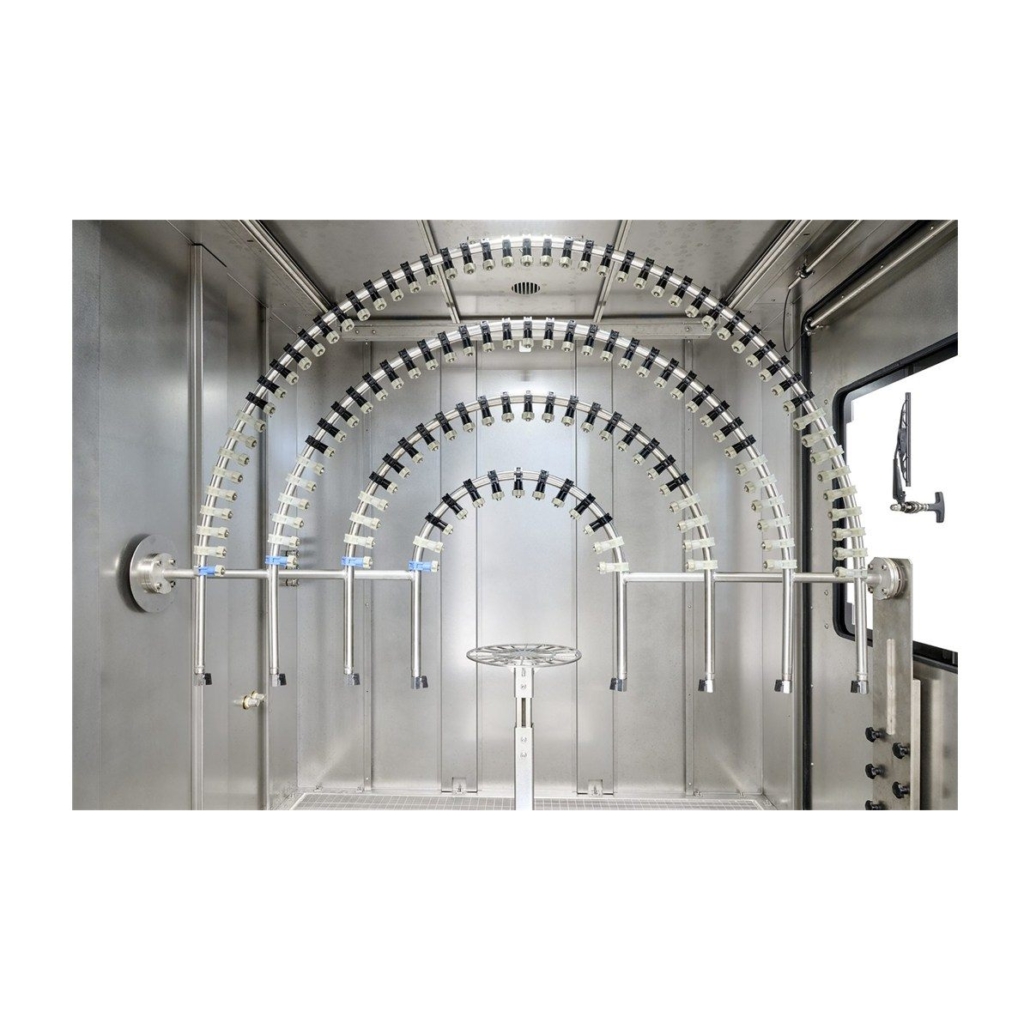

- Radien 200, 400, 600 und 800 mm
- Ausführung für IPX3/IPX4 (IEC 60529) und für IPX4K (ISO 20653)
- Passend für jede SPK, deren Radius gleich oder größer ist
- Wechsel in höchstens 5 Minuten, Werkzeug im Lieferumfang
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
Überblick
Warum der richtige Radius zählt
Die Normen legen fest, wie weit der Prüfling von den Düsen entfernt sein darf: höchstens 200 mm. Ein großer Bogen über einem kleinen Prüfling hält diesen Abstand nicht ein. Deshalb wählen Sie den Bogen nach dem Prüfling: Er muss innerhalb des Bogens frei drehen können und darf ihm nicht zu fern sein. Eine SPK R600 kann so mit einem zusätzlichen R200-Bogen auch kleine Steckverbinder normgerecht prüfen.
Prüfungen
| Prüfung | Norm | Düsen | Schwenkwinkel |
|---|---|---|---|
| IPX3 – Sprühwasser | IEC 60529 / ISO 20653 | Ø 0,4 mm, auf 120° verteilt | ±60° |
| IPX4 – Spritzwasser | IEC 60529 / ISO 20653 | Ø 0,4 mm, auf 180° verteilt | ±180° |
| IPX4K – Spritzwasser mit erhöhtem Druck | ISO 20653 | Ø 0,8 mm, auf 180° verteilt | ±180° |
Je Düse fließen bei IPX3/IPX4 0,07 l/min nach DIN EN 60529 bzw. 0,1 l/min nach ISO 20653, bei IPX4K 0,6 l/min bei rund 4 bar. Für IPX4K gibt es zwei Wege: einen eigenen IPX4K-Bogen oder einen Düsensatz, der auf einen vorhandenen iTS-Schwenkbogen gesetzt wird.
Ausführungen
| Radius | Ausführungen | Passt in |
|---|---|---|
| 200 mm | IPX3/IPX4 · IPX4K | SPK R200, R400, R600, R800 |
| 400 mm | IPX3/IPX4 · IPX4K | SPK R400, R600, R800 |
| 600 mm | IPX3/IPX4 · IPX4K | SPK R600, R800 |
| 800 mm | IPX3/IPX4 · IPX4K | SPK R800 |
Passend dazu
- Spritzwasserkammer SPK – alle Größen von R200 bis R800
- Für IPX4K braucht die SPK zusätzlich die Wasserumwälzung und das Modul IPX4K.
- Große Prüflinge im Nassraum: Schwenkbögen R200–R1600 für die SRA
Konfigurieren und anfragen
Zusätzliche Bögen wählen Sie im Konfigurator zusammen mit Ihrer SPK – oder Sie fragen sie für eine vorhandene Kammer an. Nennen Sie uns dafür Baugröße und Baujahr der Kammer und die Maße Ihres Prüflings.
