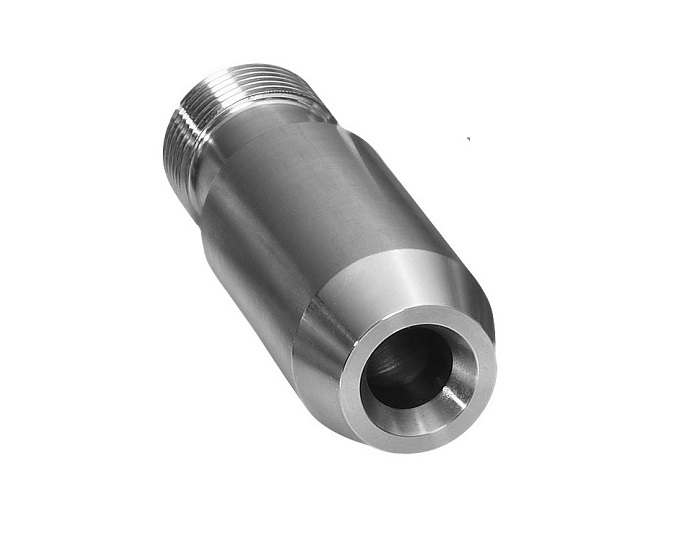

Strahldüse IPX6
Strahldüse mit 12,5 mm Durchmesser für die Prüfung IPX6 – starkes Strahlwasser – nach IEC 60529 und ISO 20653. Sie sitzt vorn am Strahlrohr oder in der Düsenaufnahme des Stativs und formt den Strahl genau nach der Normzeichnung. Als Ersatz- oder Wechseldüse; zusammen mit dem Stativ bestellt, mit Schnellwechselkupplung.
- Düsendurchmesser 12,5 mm, Geometrie nach IEC 60529
- Anschluss G ¾″
- Edelstahl, Toleranzen nach ISO 2768-m
- Für IPX6: 100 l/min aus 2,5–3 m Abstand
- Düsendurchmesser
- 12,5 mm
- Geometrie
- nach IEC 60529 / ISO 20653, Toleranzen ISO 2768-m
- Anschluss
- G ¾″ Außengewinde
- Werkstoff
- Edelstahl
Überblick
Einsatz
Bei IPX6 trifft der Wasserstrahl mit 100 l/min aus 2,5 bis 3 m Abstand auf den Prüfling. Damit Strahlform und Wassermenge stimmen, schreibt die Norm die Geometrie der Düse vor. Ablauf, Prüfdauer und Normwerte erklärt die Seite IPX5- und IPX6-Prüfung.
Die passende Düse für jede Prüfung
| Düse | Durchmesser | Anschluss | Für |
|---|---|---|---|
| Strahldüse IPX5 / IPX6K | 6,3 mm | G ¾″ | IPX5, IPX6K |
| Strahldüse IPX6 | 12,5 mm | G ¾″ | IPX6 |
| Strahldüse UL Hose Down | 25,4 mm | 1 ½″ AG | UL 50E / NEMA 250 |
| Strahldüse RTCA DO-160 10.3.4 | 6,4 mm | ¾″ | Luftfahrt, „continuous stream proof“ |
Optionen
- Vermessung der Düse mit Protokoll – prüft die Geometrie nach IEC 60529, bewertet nach ISO 2768-m
Passend dazu
- Strahlrohr IPX6 mit Durchflussmesser und Manometer
- Stativ für Strahldüsen – hält die Düse in festem Winkel und Abstand
- Wasserversorgungsmodul WVM 10 – liefert die 100 l/min
Technische Daten
| Merkmal | Wert |
|---|---|
| Düsendurchmesser | 12,5 mm |
| Geometrie | nach IEC 60529 / ISO 20653, Toleranzen ISO 2768-m |
| Anschluss | G ¾″ Außengewinde |
| Werkstoff | Edelstahl |
| Prüfung | IPX6 nach IEC 60529 und ISO 20653 |
