Wasserversorgungsmodul WVM 10 BASIC
Das WVM 10 BASIC liefert das Wasser für Strahlwasserprüfungen nach IPX5 und IPX6 im Nassraum – aus einem 1000-l-Vorratstank, mit 0–105 l/min. Die Fördermenge stellen Sie von Hand ein, ein elektronischer Durchflussmesser zeigt sie an. Das BASIC arbeitet für sich allein, ohne weitere Module.
- 1000-l-Tank, Kreiselpumpe mit Frequenzumrichter, 0–105 l/min
- 0–5 bar, mit der Option IPX6K bis 14 bar
- Fördermenge am Potentiometer, Durchflussmesser mit Display
- Stand-alone-Lösung, einfach zu bedienen
- Vorratstank
- 1000 l, Kunststoff, Grundfläche 1200 × 800 mm, Höhe 1300 mm
- Durchfluss
- 0–105 l/min, elektronisch gemessen
- Wasserdruck
- 0–5 bar, mit Option IPX6K bis 14 bar
- Bedienung
- Potentiometer, Durchflussmesser mit Display
Überblick
Einsatz
Für die Strahlwasserprüfung im Nassraum braucht es viel Wasser mit genau eingestellter Menge: 12,5 l/min für IPX5, 100 l/min für IPX6, bei IPX6K zusätzlich hohen Druck. Das Wasserversorgungsmodul WVM stellt beides bereit, aus einem eigenen Vorratstank. An das Modul schließen Sie die Strahlrohre für die Prüfung von Hand an – oder das Stativ mit den Strahldüsen. Ablauf und Normwerte erklärt die Seite IPX5- und IPX6-Prüfung.
Aufbau
- Die Zahl im Namen steht für den Tank: das WVM 10 hat 1000 l.
- Vorratstank aus Kunststoff, Kreiselpumpe und Schaltschrank sitzen gemeinsam auf einem Grundrahmen.
- Die Pumpe läuft über einen Frequenzumrichter; beim BASIC stellen Sie die Drehzahl von Hand ein.
- Strahlrohre, Düsen und Stativ gehören nicht zum Modul und werden passend zur Prüfung dazu gewählt.
Steuerung
Beim BASIC stellen Sie die Pumpendrehzahl und damit die Fördermenge von Hand am Potentiometer ein. Der elektronische Durchflussmesser zeigt den Wert auf seinem Display; so stellen Sie die Wassermenge der Prüfung genau ein. Für wiederkehrende Prüfungen nach Programm und die Steuerung weiterer Module eignen sich das WVM PRO und das WVM FLEX.
Die drei Ausführungen
| BASIC | PRO | FLEX | |
|---|---|---|---|
| Pumpe | frequenzgesteuert, Fördermenge von Hand | drehzahlgeregelt | drehzahlgeregelt |
| Bedienung | Potentiometer, Durchfluss-Display | 7″-Touchpanel | 15″-Touchpanel |
| Gespeicherte Prüfungen | – | ja | ja |
| Zusammen mit | stand alone | Drehteller DT PRO | allen iTS-Produkten für Raumlösungen |
| Temperaturmessung, Heizung, Kühlung | – | Option | Option |
| iTS Companion App | – | – | Option |
Optionen
- IPX6K – Strahlwasser mit erhöhtem Druck nach ISO 20653: 75 l/min bei 10–12 bar durch die 6,3-mm-Düse. Die Pumpe liefert dafür bis 100 l/min bei 10 bar.
- UL 50E / NEMA 250 Typ 4 „Hose Down“ für den Export nach Nordamerika: verstärkte Pumpe, Zusatzdüse und Durchflussmesser mit größerem Messbereich, dazu das Strahlrohr für UL / NEMA 4.
- Kalibrierung von Durchflussmesser und Drucksensor – DAkkS oder Werkskalibrierung; Vermessung einer Strahldüse mit Prüfzertifikat.
Was bauseits vorhanden sein muss
- Bodenabfluss für das Prüfwasser, ohne Gegendruck
- Rohre und Leitungen bis zur Schnittstelle am Modul (nicht im Lieferumfang)
- CEE-Steckdose, abgesichert über einen eigenen Fehlerstrom-Schutzschalter Typ B (allstromsensitiv)
- Wasserfilter 100 µm vor dem Wasseranschluss
Das Testwasser sollte höchstens 6 °dH haben. Für IPX5 und IPX6 ist eine Enthärtungsanlage nicht zwingend; für Düsen und Pumpe empfehlen wir dennoch enthärtetes oder demineralisiertes Wasser. Nutzen Sie das Wasser auch für IPX1/IPX2, IPX3/IPX4 oder IPX9K, kommt es auf die Wasserhärte an – dafür gibt es die Wasserenthärtungsanlage.
Passend dazu

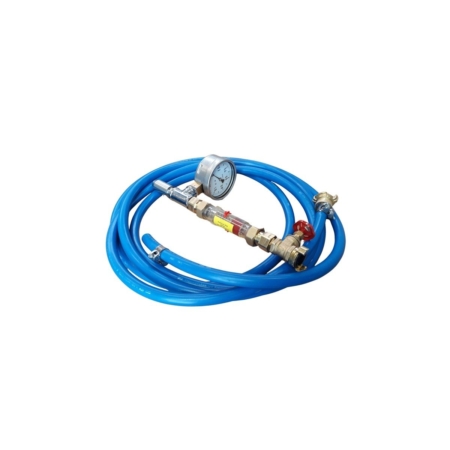

- Strahlrohr IPX5 – Düse Ø 6,3 mm, Durchflussmesser und Manometer, 5 m Schlauch
- Strahlrohr IPX6 – Düse Ø 12,5 mm, Durchflussmesser und Manometer, 5 m Schlauch

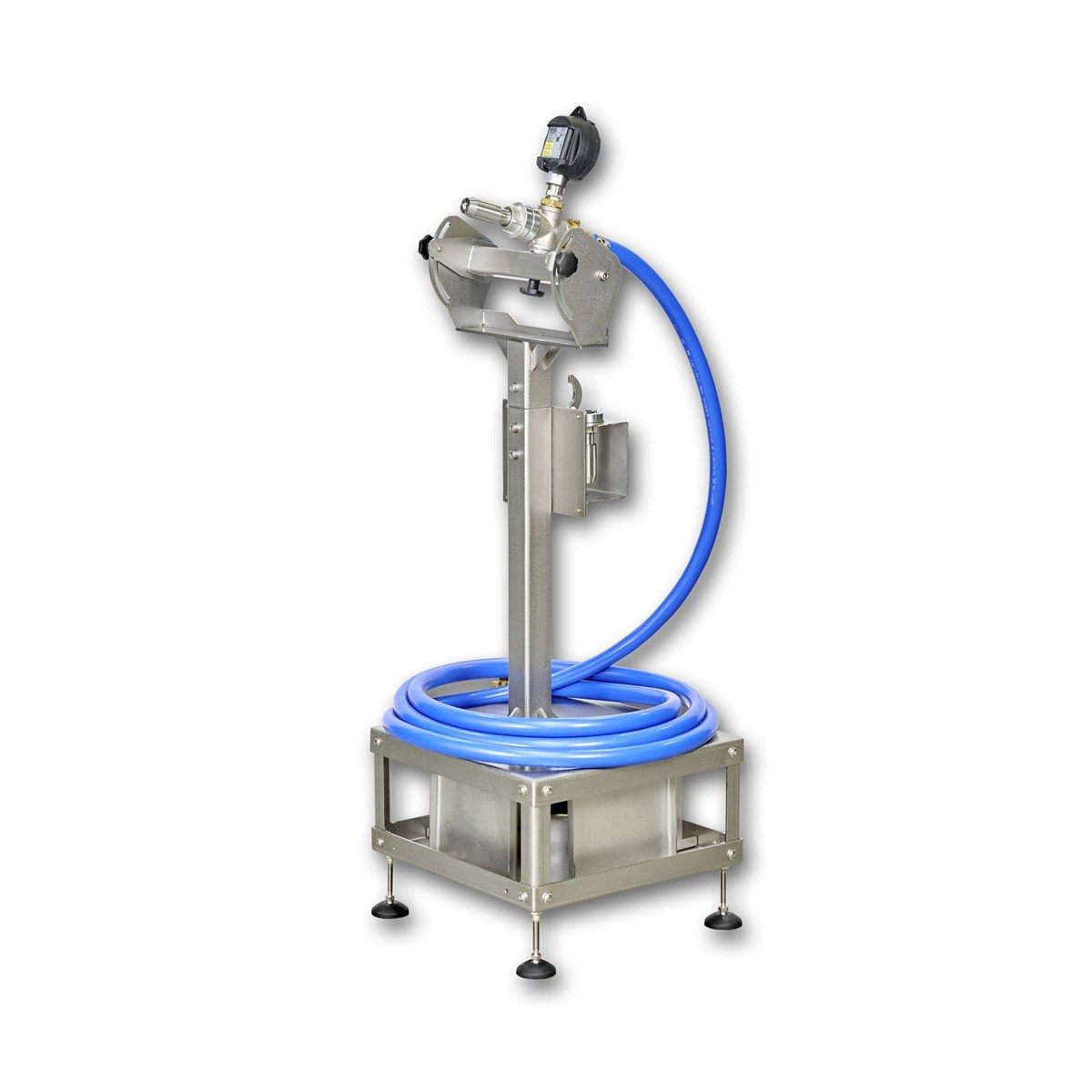

- Stativ für Strahldüsen – hält die Strahldüse in Höhe und Winkel fest
- Strahldüse IPX5 / IPX6K – Ø 6,3 mm, für IPX5 und IPX6K
- Strahldüse IPX6 – Ø 12,5 mm
- Strahldüse UL Hose Down – Ø 25,4 mm, für UL 50E / NEMA 250
- Wasserversorgungsmodul WVM PRO – mit Touchpanel, steuert den Drehteller mit
- Wasserversorgungsmodul WVM FLEX – für die ganze Raumlösung
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Stellen Sie das WVM im Konfigurator zusammen mit Strahlrohren, Stativ und den übrigen Modulen für Ihren Nassraum zusammen – oder fragen Sie es einzeln an.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vorratstank | 1000 l, Kunststoff, Grundfläche 1200 × 800 mm, Höhe 1300 mm |
| Durchfluss | 0–105 l/min, elektronisch gemessen |
| Wasserdruck | 0–5 bar, mit Option IPX6K bis 14 bar |
| Bedienung | Potentiometer, Durchflussmesser mit Display |
| Prüfungen | IPX5, IPX6 nach IEC 60529; IPX6K (ISO 20653) und UL 50E / NEMA 250 als Option |
| Pumpe | Kreiselpumpe mit Frequenzumrichter, von Hand gesteuert |
| Außenmaße (B × T × H) | 1700 × 1200 × 1370 mm |
| Gewicht | 390 kg leer, 1390 kg gefüllt |
| Elektrischer Anschluss | 3 × 400 V / 50 Hz, N, PE; bis 4,5 kW, 16 A; CEE-Stecker mit 3 m Leitung |
| Druckluft | 4–6 bar, bis 20 l/min, Schnellkupplung NW 7,2 |
| Wasseranschluss | Stadtwasser, Leitfähigkeit mind. 30 µS/cm, bis 3 bar, Schlauchtülle 13 mm innen |
| Wasserhärte | höchstens 6 °dH |
| Umgebung | 10–30 °C, Luftfeuchte bis 70 %, nicht kondensierend |
