Stativ für Strahldüsen IPX5 / IPX6 / IPX6K

Das Stativ hält die Strahldüse bei der Strahlwasserprüfung fest – in der eingestellten Höhe und im eingestellten Winkel. Niemand muss die Düse führen, und jede Prüfung läuft mit demselben Abstand und derselben Strahlrichtung. Auf der Düsenaufnahme sitzen das Manometer und die Schnellwechselkupplung für die Strahldüsen IPX5/IPX6K, IPX6 und NEMA 4.

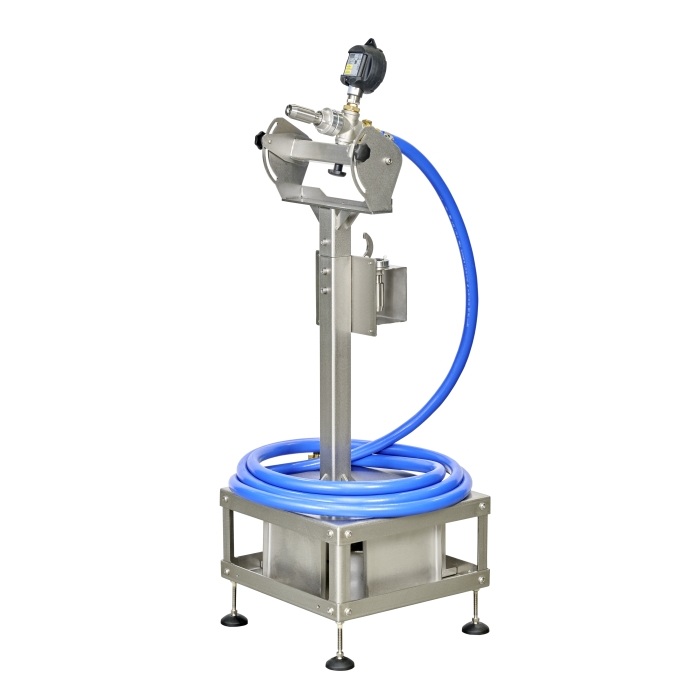

Düsenaufnahme mit Manometer, in der Höhe verstellbar
Strahlwinkel am Stativ einstellbar, ±30°
Strahldüsen mit Schnellwechselkupplung, schnell getauscht
Zur Bodenaufstellung im Nassraum, mit Stellfüßen

In der Raumlösung konfigurieren

Aufnahme: Strahldüsen IPX5/IPX6K, IPX6 und NEMA 4, mit Manometer
Höhe: Düsenaufnahme höhenverstellbar
Strahlwinkel: an der Aufnahme einstellbar, ±30°
Aufstellung: Bodenaufstellung, mit Stellfüßen

Artikelnummer: 11809 Kategorien: Raumlösungen IPX, Wasserversorgungen IPX 5/6/6K

Überblick

Einsatz

Bei der Strahlwasserprüfung nach IPX5, IPX6 und IPX6K muss der Strahl den Prüfling aus 2,5 bis 3 m Abstand treffen, über Minuten und aus allen Richtungen. Von Hand geführt, ändern sich Abstand und Winkel unweigerlich. Im Stativ bleibt die Düse ruhig – zusammen mit einem Drehteller, der den Prüfling bewegt, wird die Prüfung wiederholbar. Ablauf und Normwerte erklärt die Seite IPX5- und IPX6-Prüfung.

Aufbau

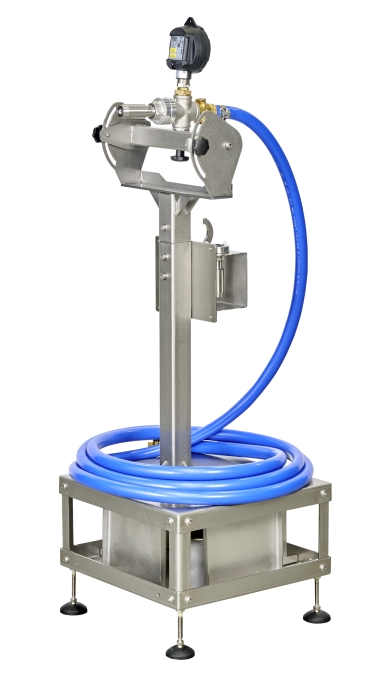

Standfuß für die Bodenaufstellung, über Stellfüße ausgerichtet

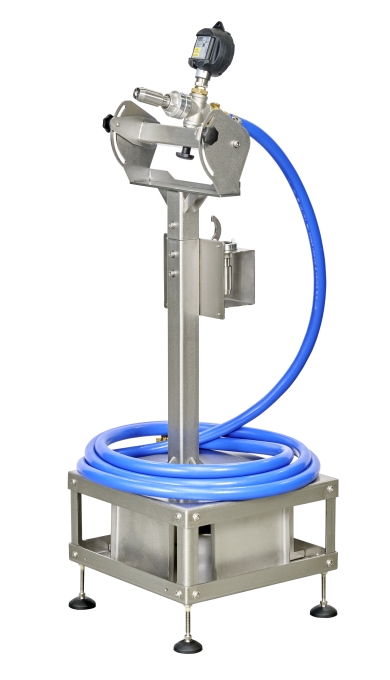

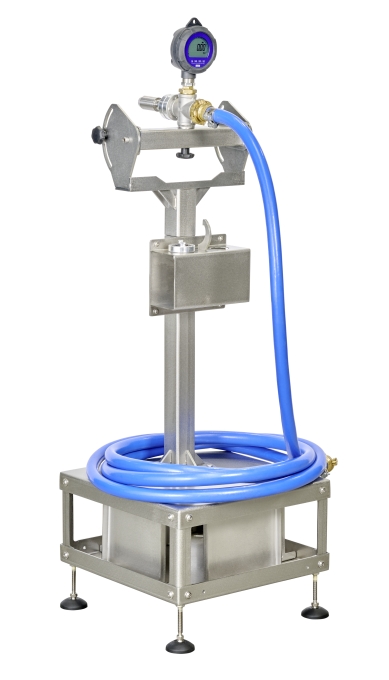

Düsenaufnahme auf einer Säule, in der Höhe verstellbar, mit Manometer für den Düsendruck

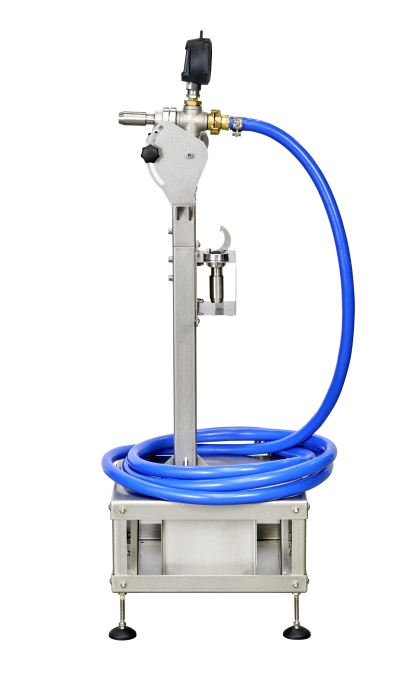

Strahlwinkel an der Aufnahme einstellbar, ±30°

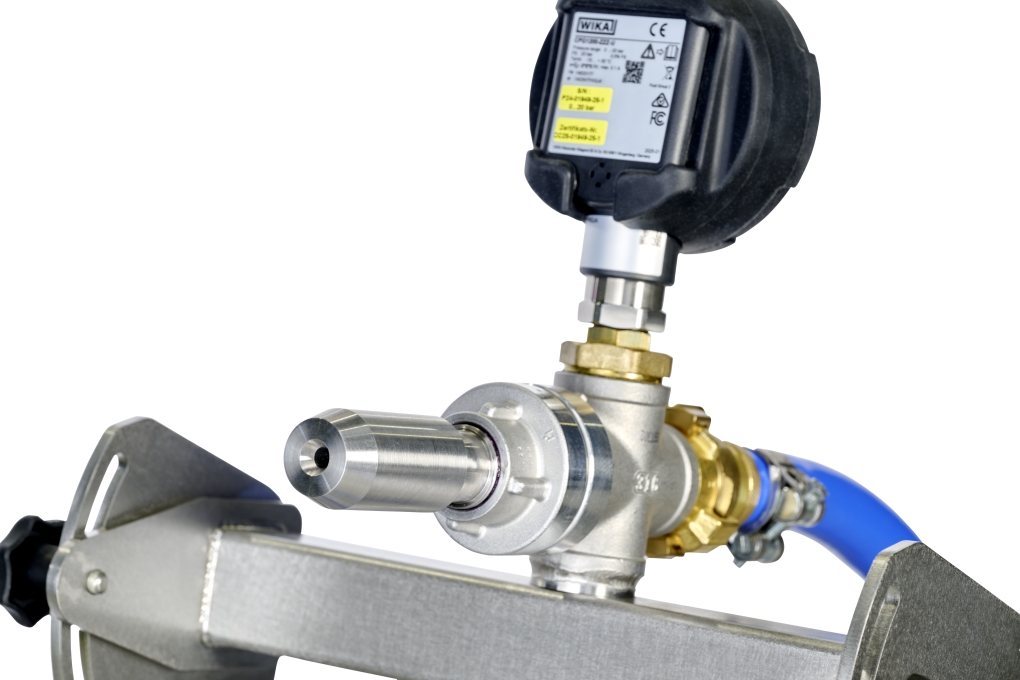

Die Strahldüsen IPX5/IPX6K, IPX6 und NEMA 4 werden zum Stativ mit Schnellwechselkupplung geliefert – so ist die Düse für die nächste Prüfung schnell getauscht. Das Wasser kommt per Schlauch vom Wasserversorgungsmodul WVM 10.

Die Strahlrohre IPX5 und IPX6 sind eigene Geräte für die einfache Prüfung von Hand – für das Stativ brauchen Sie nur die Strahldüsen.

Passend dazu

Strahldüse IPX5 / IPX6K – Ø 6,3 mm, für IPX5 und IPX6K
Strahldüse IPX6 – Ø 12,5 mm
Strahldüse UL Hose Down – Ø 25,4 mm, für UL 50E / NEMA 250
Strahlrohr IPX5 und Strahlrohr IPX6 – für die Prüfung von Hand, ohne Stativ
Wasserversorgungsmodul WVM 10 – liefert Wassermenge und Druck
Drehteller der Serie DT – bewegt den Prüfling vor dem Strahl
Überblick über alle Module: Raumlösungen für IPX-Wassertests

Konfigurieren und anfragen

Stellen Sie das Stativ im Konfigurator zusammen mit Strahldüsen und Wasserversorgung zusammen – oder fragen Sie es einzeln an.

Technische Daten

Merkmal	Wert
Aufnahme	Strahldüsen IPX5/IPX6K, IPX6 und NEMA 4, mit Manometer
Höhe	Düsenaufnahme höhenverstellbar
Strahlwinkel	an der Aufnahme einstellbar, ±30°
Aufstellung	Bodenaufstellung, mit Stellfüßen
Gewicht	ca. 45 kg
Düsenwechsel	Schnellwechselkupplung für die Strahldüsen
