Strahlrohr IPX5

Mit dem Strahlrohr IPX5 prüfen Sie Gehäuse auf Strahlwasser nach IEC 60529 und ISO 20653. Die genormte Düse Ø 6,3 mm formt den Strahl; mit Drosselventil, Durchflussmesser und Manometer stellen Sie die Wassermenge von 12,5 l/min ein und weisen sie nach. Das Strahlrohr ist für die Prüfung von Hand gedacht.

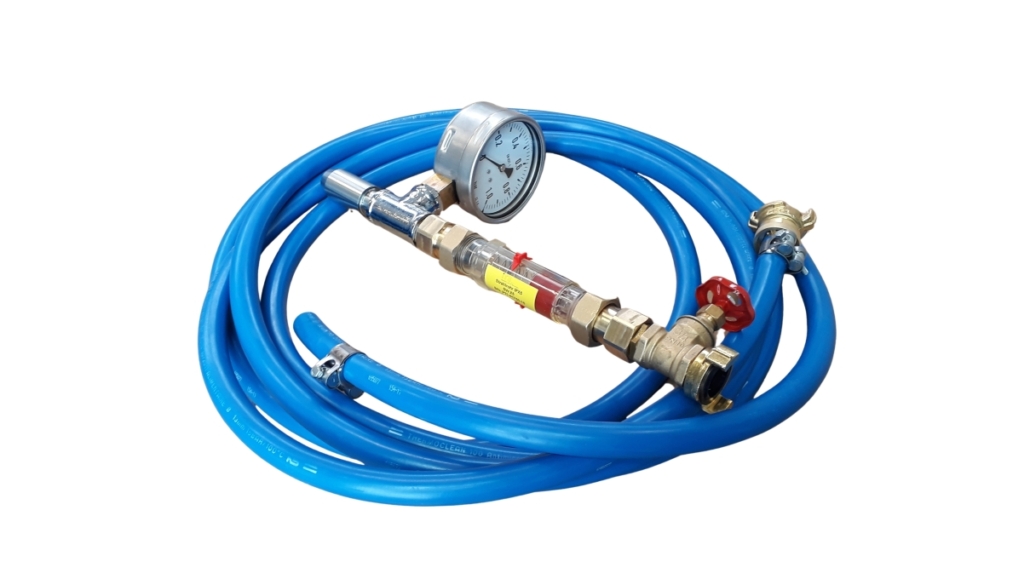

Düse Ø 6,3 mm, Geometrie nach IEC 60529 und ISO 20653
Durchflussmesser 0–20 l/min (± 5 %), Manometer 0–1 bar (Klasse 1,0)
Drosselventil zum Einstellen und Absperren
5 m Druckschlauch mit passender Kupplung

In der Raumlösung konfigurieren

Düse: Ø 6,3 mm nach IEC 60529 / ISO 20653, Toleranzen ISO 2768-m
Durchflussmesser: 0–20 l/min, ± 5 %
Manometer: 0–1 bar, Klasse 1,0
Wasserversorgung: ½″-Druckschlauch, 5 m

Überblick

Einsatz

Die Strahlwasserprüfung zeigt, ob ein Gehäuse dicht bleibt, wenn ein Wasserstrahl es trifft – etwa bei der Reinigung mit dem Schlauch. Für IPX5 trifft der Strahl aus 2,5 bis 3 m Abstand mit 12,5 l/min auf den Prüfling, 1 min je m² Oberfläche, mindestens 3 min. Ablauf und Normwerte erklärt die Seite IPX5- und IPX6-Prüfung.

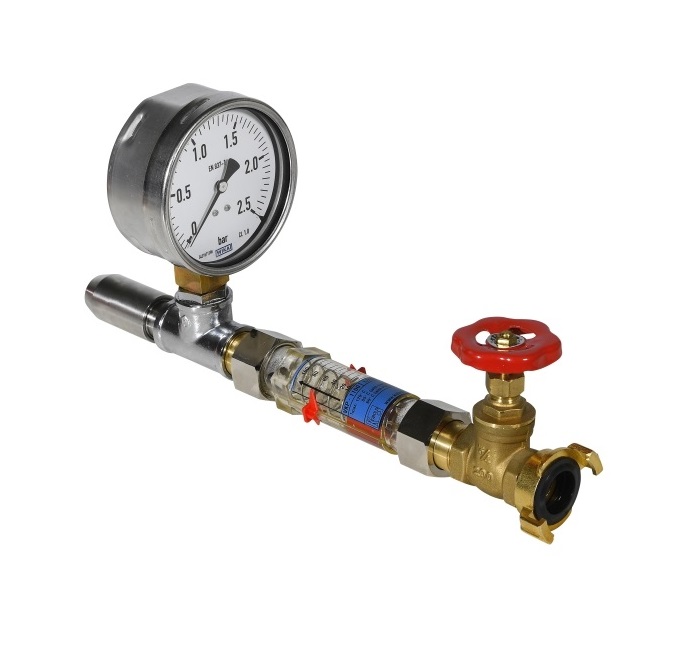

Aufbau

Düse nach der Normzeichnung in IEC 60529 und ISO 20653 (Bild 6), gefertigt mit den Allgemeintoleranzen nach ISO 2768-m.
Drosselventil – stellt die Wassermenge ein und sperrt ab.
Durchflussmesser 0–20 l/min, Genauigkeit ± 5 % – zeigt, dass die Prüfung mit der genormten Wassermenge läuft.
Manometer 0–1 bar, Genauigkeitsklasse 1,0.
Druckschlauch 5 m; die Kupplung am Strahlrohr passt zum mitgelieferten Schlauch.

Wasserversorgung

Am einfachsten versorgt das Wasserversorgungsmodul WVM 10 das Strahlrohr: mit eigenem Vorratstank und geregelter Wassermenge. Am bauseitigen Anschluss braucht das Strahlrohr IPX5 mindestens 0,5 bar und 20 l/min, Stadtwasser mit einer Leitfähigkeit von mindestens 30 µS/cm und einen Wasserfilter 100 µm. Das Testwasser sollte höchstens 6 °dH haben; wir empfehlen demineralisiertes Wasser oder eine Wasserenthärtungsanlage.

Optionen

Strahlrohr mit elektronischem Durchflussmesser für IPX5 und IPX6: 0–106 l/min, beleuchtetes Display, Ausgang 4–20 mA, Versorgung 230 V; ein gemeinsames Manometer 0–2,5 bar für beide Düsen
Vermessung der Düse mit Protokoll – prüft die Geometrie nach IEC 60529, bewertet nach ISO 2768-m
Kalibrierung von Durchflussmesser und Manometer – DAkkS oder Werkskalibrierung, mit Prüfzertifikat

Die Strahlrohre im Vergleich

	Strahlrohr IPX5	Strahlrohr IPX6
Düse	Ø 6,3 mm	Ø 12,5 mm
Durchflussmesser	0–20 l/min	20–100 l/min
Prüfung	IPX5	IPX6

Passend dazu

Stativ für Strahldüsen – für wiederholbare Prüfungen ohne Bediener: hält die Strahldüse fest, statt des Strahlrohrs
Wasserversorgungsmodul WVM 10 in den Ausführungen BASIC, PRO und FLEX
Strahldüse IPX5 / IPX6K als Ersatz- oder Wechseldüse
Überblick über alle Module: Raumlösungen für IPX-Wassertests

Konfigurieren und anfragen

Stellen Sie das Strahlrohr im Konfigurator zusammen mit der Wasserversorgung zusammen – oder fragen Sie es einzeln an.

Technische Daten

Merkmal	Wert
Düse	Ø 6,3 mm nach IEC 60529 / ISO 20653, Toleranzen ISO 2768-m
Durchflussmesser	0–20 l/min, ± 5 %
Manometer	0–1 bar, Klasse 1,0
Wasserversorgung	½″-Druckschlauch, 5 m
Prüfungen	IPX5 nach IEC 60529 und ISO 20653
Bauseits (ohne WVM)	mind. 0,5 bar und 20 l/min, Filter 100 µm
Umgebung	10–30 °C, Luftfeuchte bis 70 %, nicht kondensierend
