Tropfgerät TG 43

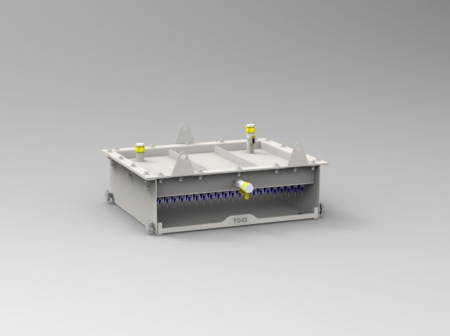

Das Tropfgerät TG 43 lässt Wasser gleichmäßig auf den Prüfling tropfen – für die Tropfwasserprüfungen IPX1 und IPX2 nach IEC 60529 und ISO 20653. Die Tropffläche misst 400 × 300 mm. Das Gerät hängt an Ketten unter der Decke, an einer Wandhalterung oder in einem fahrbaren Rahmengestell.
- Tropffläche 400 × 300 mm, 336 Tropfröhrchen
- Röhrchen Ø 0,4 mm im Raster 20 × 20 mm, einzeln tauschbar
- Tropfmenge am Durchflussregler mit Anzeige eingestellt
- Edelstahlgehäuse mit dicht schließendem Deckel
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
- Tropffläche
- 400 × 300 mm
- Tropfröhrchen
- 336 Stück, Ø 0,4 mm, Edelstahl, Raster 20 × 20 mm
- Außenmaße (L × B × H)
- 500 × 400 × 200 mm (mit Haltewinkeln)
- Gewicht
- 16 kg leer, 18 kg gefüllt
Überblick
Einsatz
Die Tropfwasserprüfung zeigt, ob ein Gehäuse dicht bleibt, wenn Wasser von oben darauf tropft – etwa Kondenswasser von einer Decke.
| IPX1 | IPX2 | |
|---|---|---|
| Tropfmenge | 1 mm/min | 3 mm/min |
| Abstand Tropfröhrchen – Prüfling | 200 mm | 200 mm |
| Prüfling | auf Drehteller, 1 U/min, Exzentrizität 100 mm | um 15° geneigt, in 4 festen Positionen |
| Prüfdauer | 10 min | 10 min (4 × 2,5 min je Neigung) |
1 mm/min heißt: Auf jeden Quadratmeter Tropffläche fällt pro Minute 1 Liter Wasser. Ablauf und Normen im Einzelnen erklärt die Seite IPX1- und IPX2-Prüfung.
Welche Größe passt?
Die Tropffläche muss den Prüfling abdecken – bei IPX1 die ganze Kreisbahn, auf der er sich dreht. Als grobe Faustregel:
| Tropfgerät | Tropffläche | Tropfröhrchen | IPX1: Prüfling bis ca. Ø | IPX2: Grundfläche bis ca. |
|---|---|---|---|---|
| TG 43 | 400 × 300 mm | 336 | 100 mm | 400 × 300 mm |
| TG 64 | 600 × 400 mm | 600 | 200 mm | 600 × 400 mm |
| TG 105 | 1000 × 500 mm | 1250 | 300 mm | 1000 × 500 mm |
| TG 1010 | 1000 × 1000 mm | 2500 | 800 mm | 1000 × 1000 mm |
Im Einzelfall beraten wir Sie gern.
Aufbau

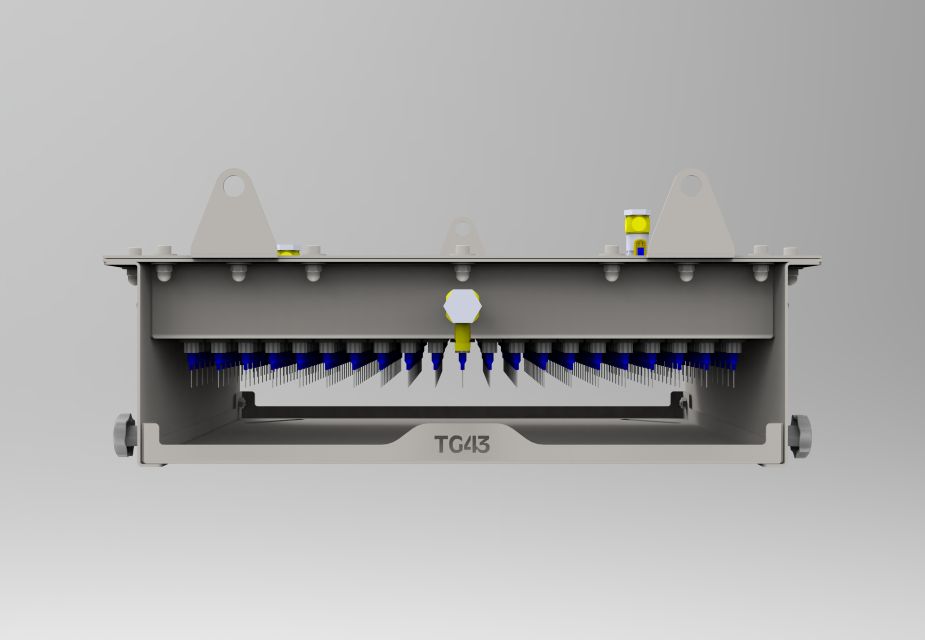

- Gehäuse aus Edelstahl, mit abnehmbarem, dicht schließendem Deckel.

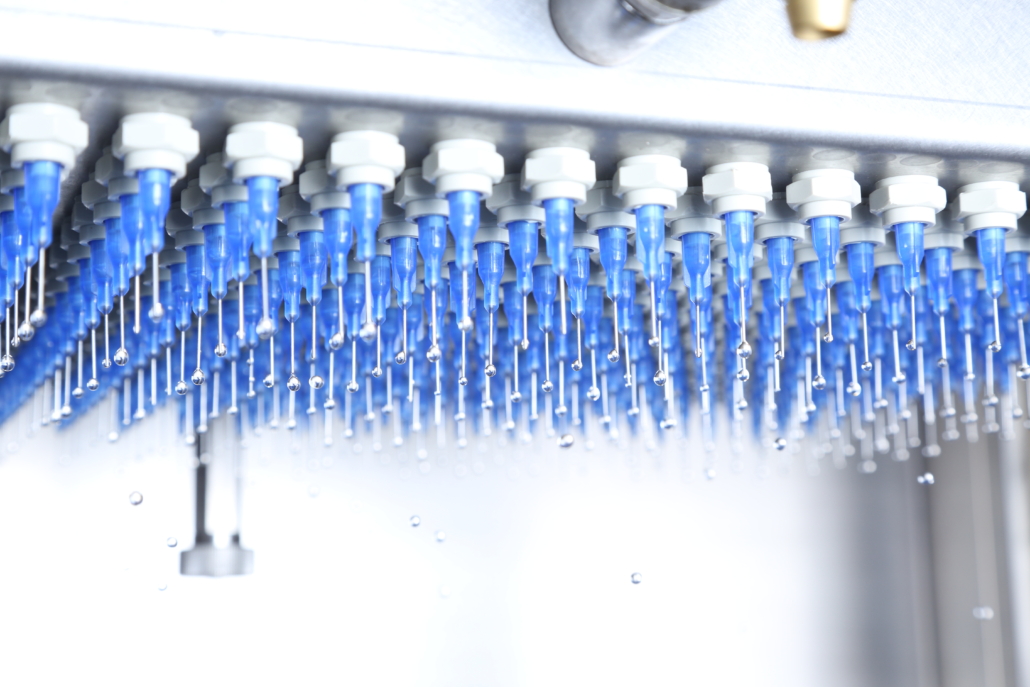

- Tropfröhrchen aus Edelstahl, Ø 0,4 mm, 15 mm wirksame Länge, im Raster 20 × 20 mm. Jedes Röhrchen sitzt mit einem Bajonettverschluss und lässt sich tauschen, ohne das Gerät zu öffnen – auch bei gefüllter Wanne, sogar während der Prüfung.
- Die Tropfmenge stellen Sie am Durchflussregler mit Anzeige von Hand ein.
- Im Lieferumfang: Ketten mit Haken zum Abhängen von der Decke und alle Verbindungsschläuche.
Wasseranschluss
Das Tropfgerät wird über eine Schlauchtülle für Schlauch 13 mm innen angeschlossen – an Stadtwasser mit einer Leitfähigkeit von mindestens 30 µS/cm, höchstens 3 bar, mit Wasserfilter 100 µm. Das Testwasser sollte 6 °dH nicht überschreiten, sonst verkalken die feinen Röhrchen; wir empfehlen demineralisiertes Wasser oder eine Wasserenthärtungsanlage.
Aufhängung und Optionen

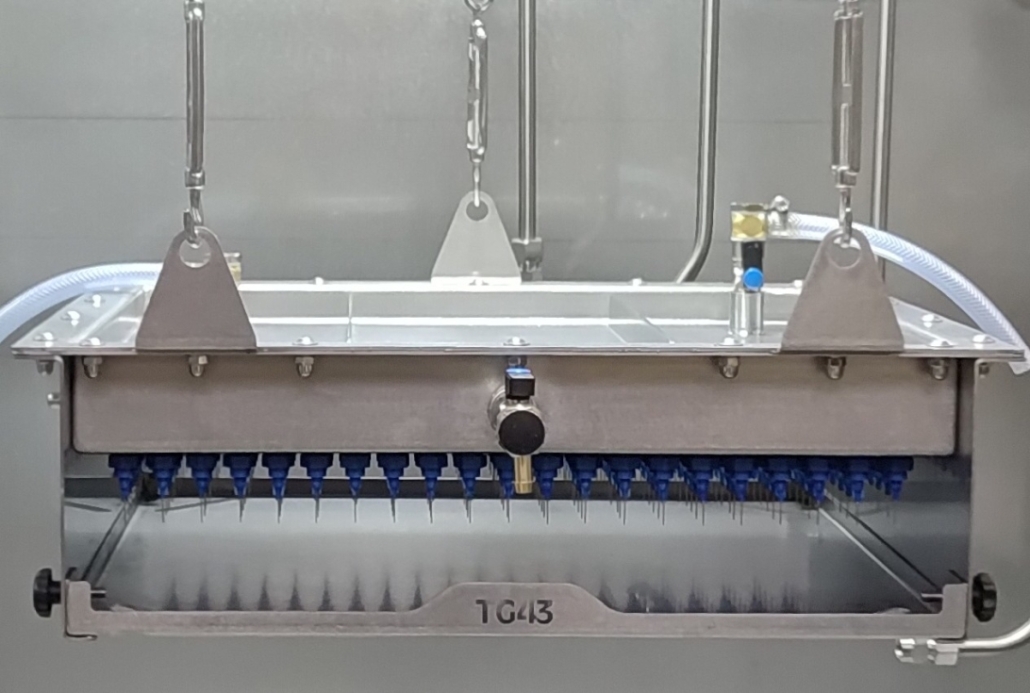

- An der Decke – Standard: Das Tropfgerät hängt an Ketten mit Haken.
- Wandhalterung für TG 43 und TG 64 – für Räume mit sehr hohen oder abgehängten Decken, die das Gewicht nicht tragen. Das Tropfgerät hängt mit den mitgelieferten Ketten in der Halterung.
- Rahmengestell mit Rollen – das Tropfgerät hängt an Ketten im fahrbaren Gestell; die Kettenlänge bestimmt die Höhe.
- Rahmengestell mit elektrischer Höhenverstellung – Höhe per elektrischem Seilzug.
- Wasserenthärtungsanlage – wenn das Stadtwasser härter als 6 °dH ist.
Passend dazu
- Drehteller der Serie DT – dreht den Prüfling für IPX1
- Alle Tropfgeräte: Tropfgeräte IPX1/IPX2
- In der Kammer: Die Spritzwasserkammer SPK nimmt Tropfgerät und Kipptisch für IPX2 auf
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Stellen Sie das Tropfgerät im Konfigurator zusammen mit Aufhängung und Drehteller zusammen – oder fragen Sie es einzeln an.
Technische Daten
| Merkmal | Wert |
|---|---|
| Tropffläche | 400 × 300 mm |
| Tropfröhrchen | 336 Stück, Ø 0,4 mm, Edelstahl, Raster 20 × 20 mm |
| Außenmaße (L × B × H) | 500 × 400 × 200 mm (mit Haltewinkeln) |
| Gewicht | 16 kg leer, 18 kg gefüllt |
| Tropfmenge | am Durchflussregler mit Anzeige einstellbar |
| Prüfungen | IPX1, IPX2 nach IEC 60529 und ISO 20653 |
| Aufhängung | an Ketten von der Decke (Ketten und Haken im Lieferumfang) |
| Wasseranschluss | Schlauchtülle 13 mm, höchstens 3 bar, Filter 100 µm |
| Umgebung | 10–30 °C, Luftfeuchte bis 70 %, nicht kondensierend |
