Heißwasser-Aggregat IPX9/IPX9K mit Durchlauferhitzer

Einsatz

Die IPX9K-Prüfung bildet die Reinigung mit einem Hochdruckreiniger nach: Ein Flachstrahl mit etwa 80 °C heißem Wasser trifft aus kurzer Entfernung nacheinander aus vier Winkeln auf den Prüfling, der sich auf einem Drehteller dreht. Das Aggregat liefert dafür Wasser, Druck und Temperatur; die Düsen sitzen am Prüfgestell, an der Linearachse oder am Achsenportal.

Maßgeblich ist der Normtext in der jeweils gültigen Ausgabe. Ablauf und Hintergründe erklärt die Seite IPX9K-Prüfung.

Boiler oder Durchlauferhitzer?

Für das Achsenportal und sehr große Prüflinge empfehlen wir den Durchlauferhitzer, weil dort mehr Wasser gebraucht wird. Er braucht am Eingang mindestens 10 °C warmes Wasser und einen Festanschluss mit 200 A – der Energiebedarf ist hoch.

Aufbau

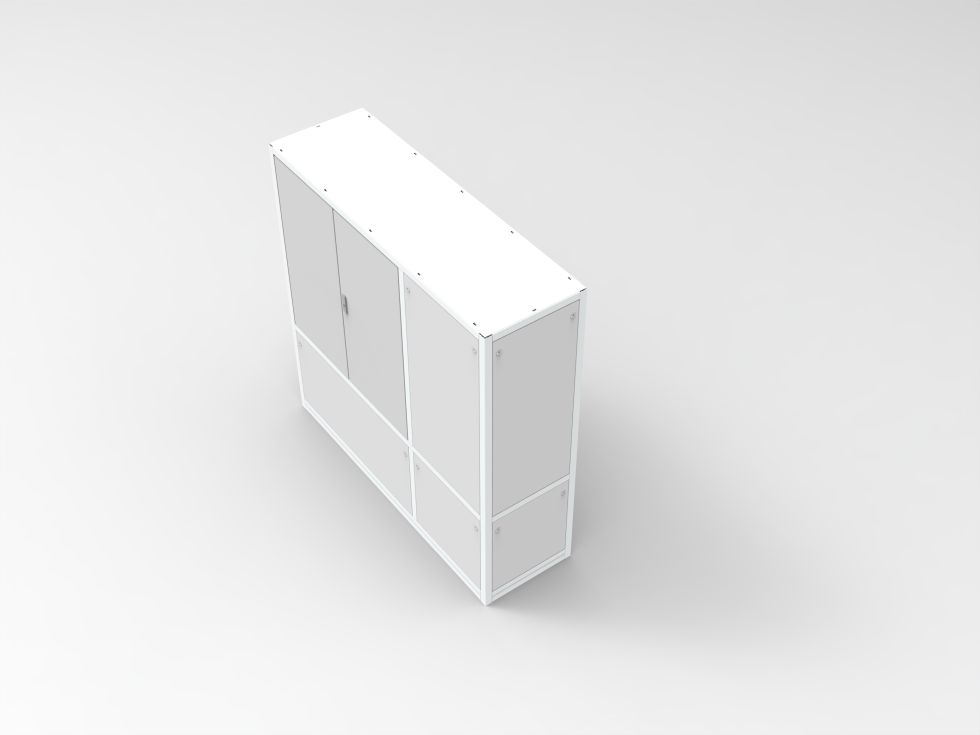

• Voll verkleidetes Aggregat mit Durchlauferhitzer auf der Hochdruckseite.
• Hochdruckpumpe bis 120 bar, über Frequenzumrichter drehzahlgeregelt. Eine Vordruckpumpe versorgt sie mit Speisewasser, damit sie nicht trocken läuft.
• Geregelt wird wahlweise auf den Durchfluss (elektronischer Durchflussmesser 0–25 l/min) oder auf den Druck, gemessen an der Lanze.
• Auch Prüfungen mit kaltem Wasser sind möglich. Zum Service lassen sich alle Baugruppen über Kugelhähne entleeren.
• Das heiße Prüfwasser wird nicht zurückgeführt.

Steuerung

• SPS mit 15″-Touchpanel. Parametersätze für IEC 60529, ISO 20653 und Liefervorschriften der Automobilindustrie sind hinterlegt und nicht veränderbar; eigene Prüfungen speichern Sie als neuen Parametersatz.
• Einstellbar sind Wassermenge, Wasserdruck, Wassertemperatur, Sprühzeit je Lanze, Drehzahl und Umkehrwinkel des Drehtellers sowie die Nachlaufzeit eines Abluftgebläses.
• Hand- und Automatikbetrieb; im Handbetrieb lassen sich alle Module der Raumlösung einzeln schalten.
• Fehlermeldungen im Klartext; Datenaufzeichnung mit der iTS Companion App als Option.

Prüfausstattung

Zum Aggregat gehört eine Prüfausstattung mit vermessenen Düsen – je nach Prüfling:

Optionen

• Druckerhöhung auf 180 bar – für Prüfungen mit höherem Druck; Durchfluss bis 18 l/min, bis 85 °C
• Temperaturerhöhung auf 92 °C
• Vorrichtung zum Aufsprühen von Kaltreiniger – 15-l-Behälter, in den Prüfablauf einprogrammierbar
• Farbdosierung – färbt das Prüfwasser ein, damit eingedrungenes Wasser im Prüfling leicht zu finden ist; 15-l-Behälter
• Mobiles Bedienteil mit 15″-Touch-PC auf Rollen
• Datenaufzeichnung mit der iTS Companion App – Basic über USB, Pro über Ethernet mit Fernzugriff, Pro Plus mit Berichts-Editor
• Programmierbare Digitalkanäle – bis zu vier, je 230 V / 5 A, synchron mit dem Prüfzyklus
• Not-Halt über einen Türsicherheitskreis
• Kalibrierung von Durchflussmesser, Drucksensor und Temperaturfühler – DAkkS oder Werkskalibrierung

Was bauseits vorhanden sein muss

• Bodenabfluss ohne Gegendruck, ausgelegt für Abwasser bis 80–85 °C
• Abluft: Bei der IPX9K-Prüfung entsteht Wasserdampf – ein Abluftgebläse muss ihn abführen; die Steuerung schaltet seine Nachlaufzeit
• Rohre und Leitungen bis zur Schnittstelle (nicht im Lieferumfang)
• Testwasser höchstens 6 °dH – beim Erhitzen fällt sonst Kalk aus und verkürzt die Standzeit von Pumpe und Heizung; dafür gibt es die Wasserenthärtungsanlage

Passend dazu

• Prüfgestell mit 4 Lanzen – vier feste Lanzen, für kleine bis mittelgroße Prüflinge
• Lanze auf Linearachse X-Y – für große Prüflinge und lange Dichtkonturen

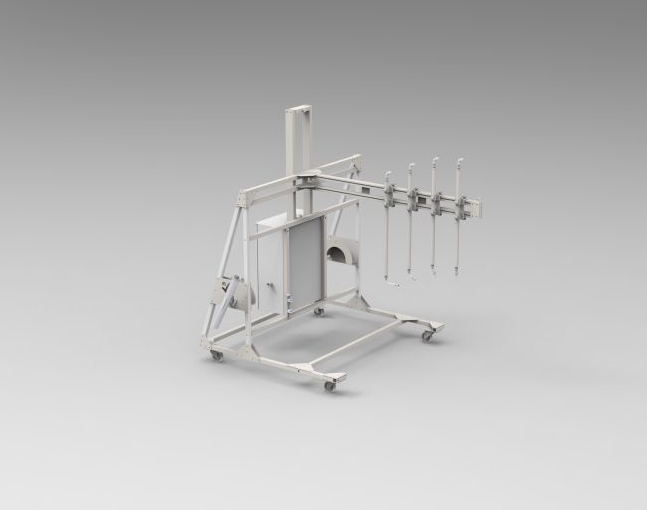

• Achsenportal mit Prüflingsabhängung – für sehr große Prüflinge, auch abgehängt
• Heißwasser-Aggregat mit Boiler – für kleinere Prüfserien
• Drehteller der Serie DT – dreht den Prüfling mit 5 U/min, gesteuert vom Aggregat
• Überblick über alle Module: Raumlösungen für IPX-Wassertests

Konfigurieren und anfragen

Stellen Sie das Aggregat im Konfigurator zusammen mit Prüfausstattung und Drehteller zusammen – oder fragen Sie es einzeln an. Für die Planung brauchen wir Größe und Gewicht Ihrer Prüflinge und wie viele Prüfungen am Tag laufen.
