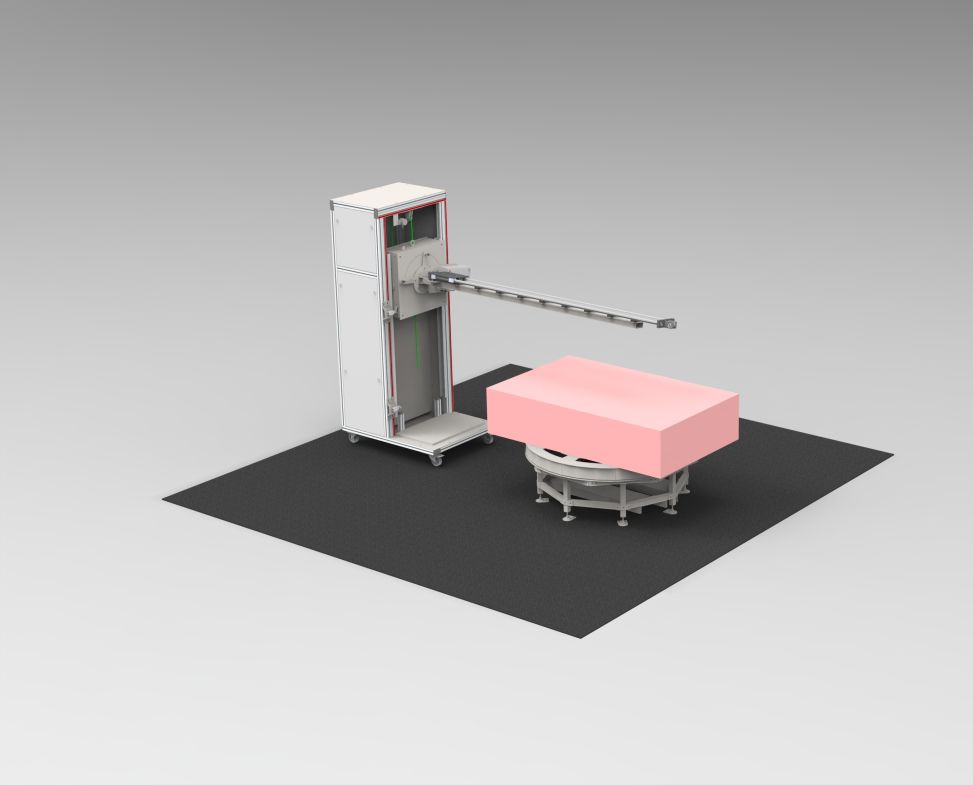

IPX9K-Lanze auf Linearachse, in X und Y verfahrbar, vor einem Prüfling auf dem Drehteller

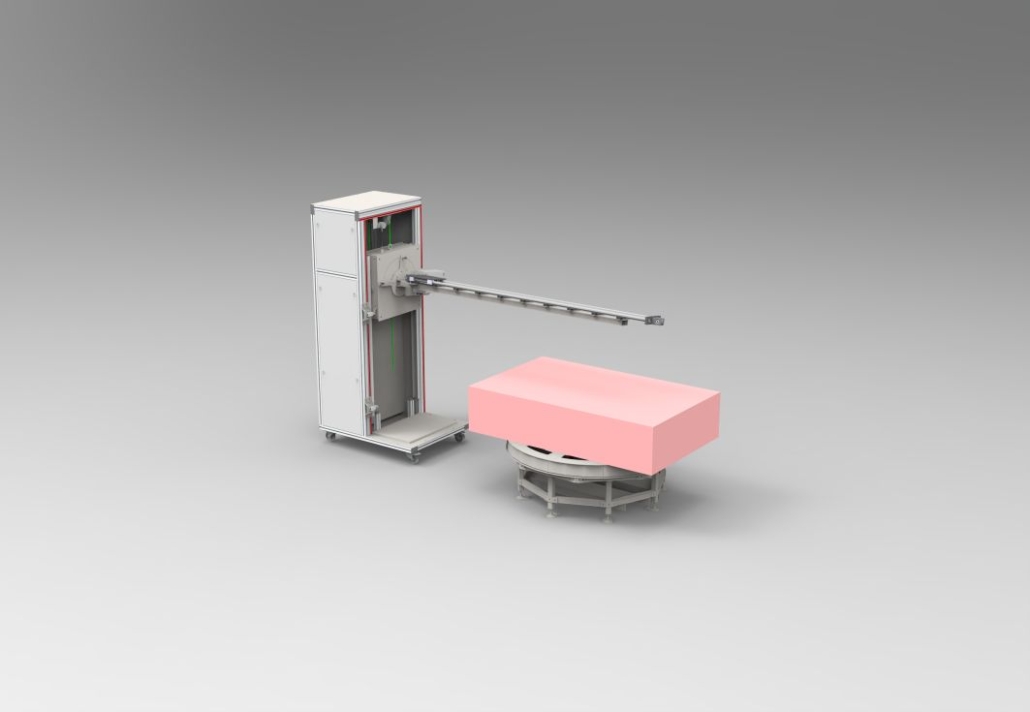

IPX9K-Linearachse mit Prüfling auf dem Drehteller DTIPX9K-Linearachse mit Prüfling auf dem Drehteller, Ansicht von der anderen Seite

IPX9/IPX9K Lanze auf Linearachse X-Y

Auf der Linearachse fährt eine IPX9K-Lanze motorisch am Prüfling entlang – 2200 mm in X und 900 mm in Y. So prüfen Sie mittelgroße bis große Prüflinge und lange Dichtkonturen, etwa an Gehäusedeckeln, nach IPX9 und IPX9K. Den Strahlwinkel stellen Sie in 5°-Schritten ein; die Achse eignet sich auch für IPX6K mit verfahrbarer Düse.

  • Eine Lanze mit vermessener Flachstrahldüse
  • Verfahrweg X 2200 mm, Y 900 mm, motorisch
  • Winkel von Hand in 5°-Schritten, motorisch 0–360° als Option
  • Auch für IPX6K-Prüfungen mit verfahrbarer Düse
In der Raumlösung konfigurieren
Lanzen
1, mit vermessener Düse nach IEC 60529 / ISO 20653
Verfahrweg
X bis 2200 mm, Y bis 900 mm, motorisch
Strahlwinkel
von Hand in 5°-Schritten; motorisch 0–360° als Option
Prüfungen
IPX9, IPX9K; auch IPX6K mit verfahrbarer Düse
Artikelnummer: 14964 Kategorien: , Marke:

Überblick

Einsatz

Lange Dichtungen lassen sich mit vier festen Lanzen kaum vollständig abprüfen. Auf der Linearachse fährt die Düse die Kontur ab – im vorgeschriebenen Abstand und Winkel, gesteuert vom Heißwasser-Aggregat.

IPX9 (IEC 60529) IPX9K (ISO 20653)
Durchfluss 15 l/min 14–16 l/min bei ca. 80–100 bar
Abstand Düse – Prüfling 125 mm ± 25 mm 100–150 mm
Drehteller 5 U/min 5 U/min
Wassertemperatur 80 °C ± 5 K 80 °C ± 5 K
Prüfdauer 30 s je Position (0°, 30°, 60°, 90°) 30 s je Position (0°, 30°, 60°, 90°)

Maßgeblich ist der Normtext in der jeweils gültigen Ausgabe. Ablauf und Hintergründe erklärt die Seite IPX9K-Prüfung.

Aufbau

  • Eine Lanze mit Düse nach IEC 60529 und ISO 20653, motorisch in X (bis 2200 mm) und Y (bis 900 mm) verfahrbar.
  • Der Strahlwinkel wird von Hand in 5°-Schritten eingestellt; als Option motorisch 0–360°.
  • Zum Anschluss je 5 m Zuleitung: Kabel und Schlauch.
  • Erweiterbar um weitere Module der Raumlösung, etwa einen Drehteller DT.

Die drei Prüfausstattungen

Prüfgestell mit 4 Lanzen Lanze auf Linearachse X-Y Achsenportal mit Prüflingsabhängung
Lanzen 4 1 1
Verstellung Lanzen von Hand in Höhe und Abstand, feste Winkel 0°/30°/60°/90° X und Y motorisch, Winkel von Hand in 5°-Schritten X, Y und Z motorisch, Winkel motorisch
Für kleine bis mittelgroße Prüflinge mittelgroße bis große Prüflinge, lange Dichtkonturen sehr große Prüflinge, auch abgehängt

Optionen

  • Motorische Winkelverstellung 0–360°, stufenlos – ersetzt die Einstellung von Hand
  • Flachstrahldüse als Ersatz und Kraftverlaufsmessung einer Düse mit Protokoll

Was bauseits vorhanden sein muss

  • Bodenabfluss ohne Gegendruck, ausgelegt für Abwasser bis 80–85 °C
  • Abluft: Bei der IPX9K-Prüfung entsteht Wasserdampf – ein Abluftgebläse muss ihn abführen; die Steuerung schaltet seine Nachlaufzeit
  • Rohre und Leitungen bis zur Schnittstelle (nicht im Lieferumfang)
  • Testwasser höchstens 6 °dH – beim Erhitzen fällt sonst Kalk aus und verkürzt die Standzeit von Pumpe und Heizung; dafür gibt es die Wasserenthärtungsanlage

Passend dazu

Konfigurieren und anfragen

Stellen Sie die Linearachse im Konfigurator zusammen mit Heißwasser-Aggregat und Drehteller zusammen – oder fragen Sie sie an. Für die Planung brauchen wir Maße und Dichtkontur Ihres Prüflings.

Technische Daten

Merkmal Wert
Lanzen 1, mit vermessener Düse nach IEC 60529 / ISO 20653
Verfahrweg X bis 2200 mm, Y bis 900 mm, motorisch
Strahlwinkel von Hand in 5°-Schritten; motorisch 0–360° als Option
Prüfungen IPX9, IPX9K; auch IPX6K mit verfahrbarer Düse
Gewicht 540 kg
Zuleitungen je 5 m Kabel und Schlauch
Heißwasser aus dem Heißwasser-Aggregat (separat)
