IPX9/IPX9K Achsenportal mit Prüflingsabhängung

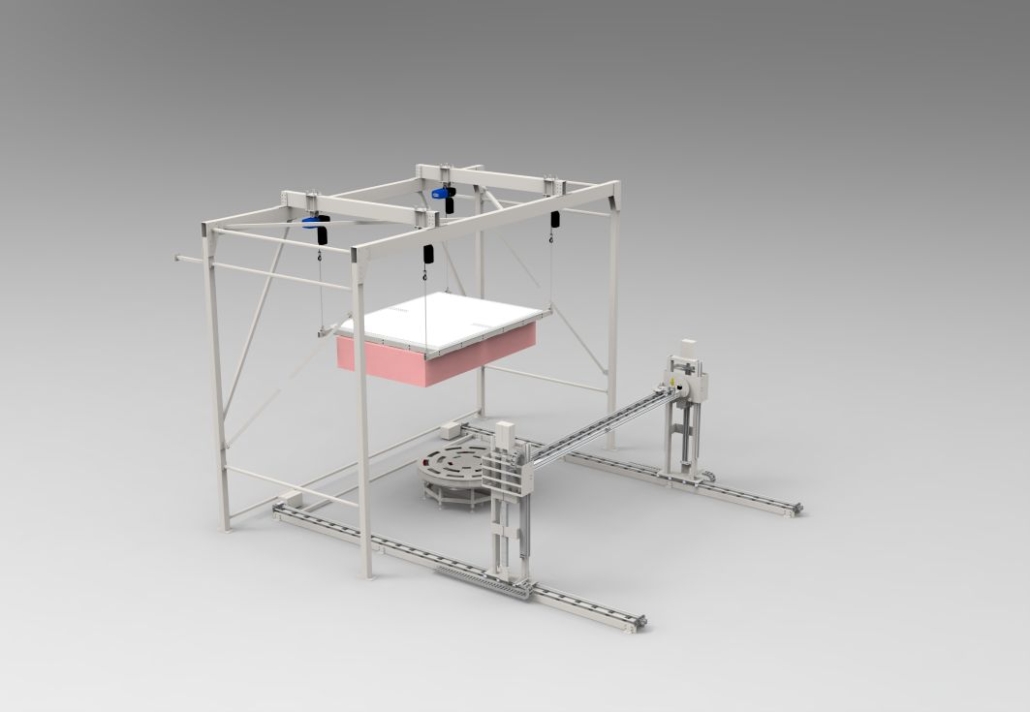

Das Achsenportal prüft sehr große Prüflinge wie Fahrzeugbatterien automatisch nach IPX9 und IPX9K. Das Portal fährt auf Bodenschienen, die Düse verfährt motorisch in der Höhe und quer, ihr Winkel ebenfalls motorisch. Im großen Gestell hängt der Prüfling an vier Kettenzügen – so lassen sich Einbaulagen nachbilden, etwa für die Unterbodenwäsche.
- Eine Lanze mit vermessener Flachstrahldüse, in X, Y und Z motorisch
- Strahlwinkel motorisch
- Prüflingsabhängung mit vier Kettenzügen, auch schräg
- Für sehr große Prüflinge; Drehteller DT darunter möglich
- Lanzen
- 1, mit vermessener Düse nach IEC 60529 / ISO 20653
- Achsen
- Portal auf Bodenschienen, Düse in Y und Z motorisch
- Strahlwinkel
- motorisch
- Prüflingsabhängung
- Gestell mit 4 Kettenzügen, Einbaulagen nachbildbar
Überblick
Einsatz
Große Prüflinge wie Batteriesysteme lassen sich weder in eine Kammer stellen noch von Hand gleichmäßig abprüfen. Am Achsenportal fährt die Düse die Prüfpositionen automatisch ab; der Prüfling hängt in der Lage, in der er später eingebaut ist.
| IPX9 (IEC 60529) | IPX9K (ISO 20653) | |
|---|---|---|
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar |
| Abstand Düse – Prüfling | 125 mm ± 25 mm | 100–150 mm |
| Drehteller | 5 U/min | 5 U/min |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K |
| Prüfdauer | 30 s je Position (0°, 30°, 60°, 90°) | 30 s je Position (0°, 30°, 60°, 90°) |
Maßgeblich ist der Normtext in der jeweils gültigen Ausgabe. Ablauf und Hintergründe erklärt die Seite IPX9K-Prüfung.
Aufbau
- Das Achsenportal fährt auf Bodenschienen; die Düse nach IEC 60529 und ISO 20653 verfährt motorisch in Y und Z, der Winkel wird motorisch eingestellt.
- Im großen Gestell hängt der Prüfling an vier Kettenzügen – auch geneigt, um die Einbaulage nachzubilden.
- Zusammen prüfen Portal und Abhängung große Prüflinge automatisch, z. B. Fahrzeugbatterien.
- Zum Anschluss je 5 m Zuleitung: Kabel und Schlauch. Erweiterbar um einen Drehteller DT.
Wegen der großen Prüflinge wird hier mehr Wasser gebraucht – wir empfehlen das Heißwasser-Aggregat mit Durchlauferhitzer.
Die drei Prüfausstattungen
| Prüfgestell mit 4 Lanzen | Lanze auf Linearachse X-Y | Achsenportal mit Prüflingsabhängung | |
|---|---|---|---|
| Lanzen | 4 | 1 | 1 |
| Verstellung | Lanzen von Hand in Höhe und Abstand, feste Winkel 0°/30°/60°/90° | X und Y motorisch, Winkel von Hand in 5°-Schritten | X, Y und Z motorisch, Winkel motorisch |
| Für | kleine bis mittelgroße Prüflinge | mittelgroße bis große Prüflinge, lange Dichtkonturen | sehr große Prüflinge, auch abgehängt |
Optionen
- Flachstrahldüse als Ersatz und Kraftverlaufsmessung einer Düse mit Protokoll
- Ausstattung des Aggregats: Kaltreiniger, Farbdosierung, Druck bis 180 bar, Temperatur bis 92 °C – siehe Heißwasser-Aggregat mit Durchlauferhitzer
Was bauseits vorhanden sein muss
- Bodenabfluss ohne Gegendruck, ausgelegt für Abwasser bis 80–85 °C
- Abluft: Bei der IPX9K-Prüfung entsteht Wasserdampf – ein Abluftgebläse muss ihn abführen; die Steuerung schaltet seine Nachlaufzeit
- Rohre und Leitungen bis zur Schnittstelle (nicht im Lieferumfang)
- Testwasser höchstens 6 °dH – beim Erhitzen fällt sonst Kalk aus und verkürzt die Standzeit von Pumpe und Heizung; dafür gibt es die Wasserenthärtungsanlage
Passend dazu
- Heißwasser-Aggregat mit Durchlauferhitzer – empfohlen: ohne Aufheizpause, genug Wasser für große Prüflinge
- Heißwasser-Aggregat mit Boiler – für kleinere Prüfserien
- Drehteller DT 1200 HD und DT 1500 HD – für Prüflinge bis 1000 kg
- Überblick über alle Module: Raumlösungen für IPX-Wassertests
Konfigurieren und anfragen
Das Achsenportal planen wir passend zu Ihrem Prüfling und Ihrem Raum. Fragen Sie es an – mit Maßen, Gewicht und Einbaulage des Prüflings.
Technische Daten
| Merkmal | Wert |
|---|---|
| Lanzen | 1, mit vermessener Düse nach IEC 60529 / ISO 20653 |
| Achsen | Portal auf Bodenschienen, Düse in Y und Z motorisch |
| Strahlwinkel | motorisch |
| Prüflingsabhängung | Gestell mit 4 Kettenzügen, Einbaulagen nachbildbar |
| Gewicht | 1120 kg |
| Zuleitungen | je 5 m Kabel und Schlauch |
| Heißwasser | aus dem Heißwasser-Aggregat (separat), empfohlen mit Durchlauferhitzer |
