Anbautunnel IPX5 / IPX6 für die SPK, auch XL für R800
Mit dem Anbautunnel prüft die Spritzwasserkammer SPK Strahlwasser nach IPX5 und IPX6 – im vorgeschriebenen Abstand von 2,5 bis 3 m. Der Tunnel wird an die seitliche Prüfraumtür angeflanscht, die Kammer selbst bleibt unverändert. Deshalb lässt er sich auch an einer bereits gelieferten SPK nachrüsten.
- Strahldüsen Ø 6,3 mm (IPX5) und Ø 12,5 mm (IPX6), in Winkel und Abstand verstellbar
- Magnetisch-induktive Durchflussmessung 0–106 l/min, Druckmessung 0–1,6 bar

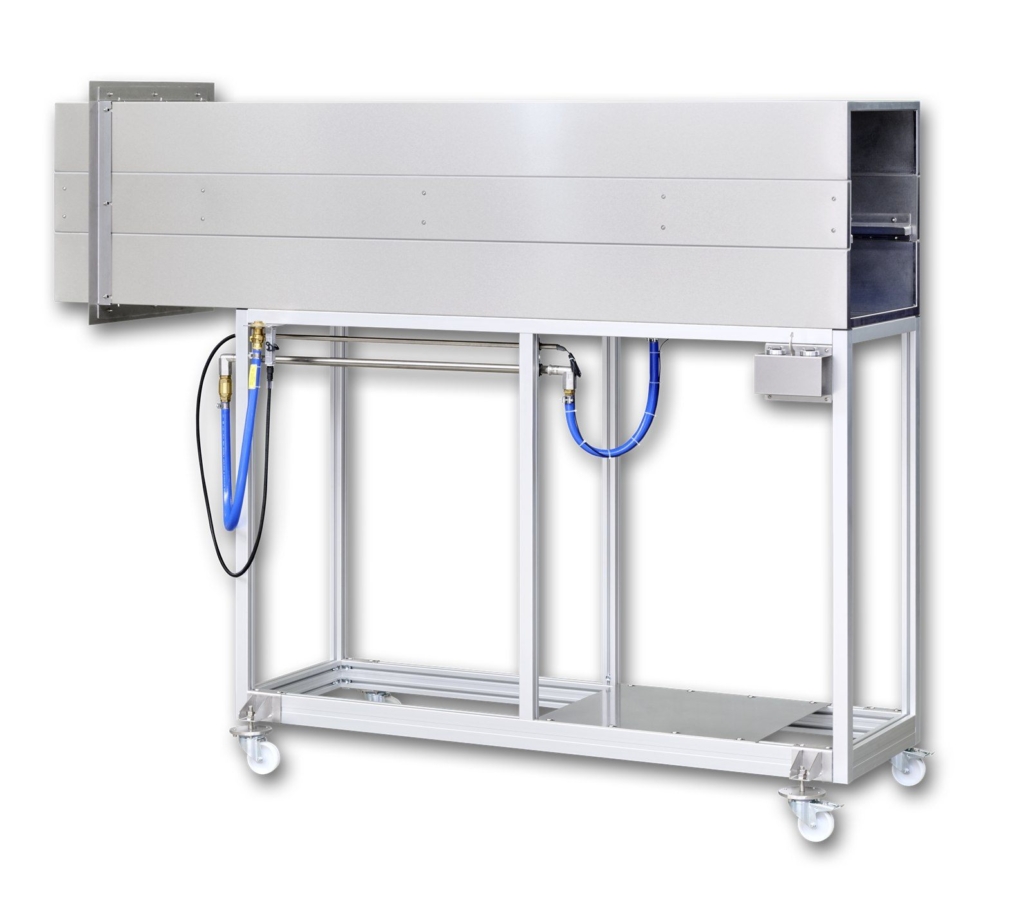

- Eigene fahrbare Einheit; Anbautunnel XL für die SPK R800
- Erweiterbar um IPX6K und UL 50E / NEMA 250 „Hose Down“
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
- Prüfungen
- IPX5, IPX6 nach IEC 60529; erweiterbar um IPX6K (ISO 20653) und UL 50E / NEMA 250
- Strahldüsen
- Ø 6,3 mm und Ø 12,5 mm
- Abstand Düse – Prüfling
- 2,5–3 m
- Durchflussmessung
- magnetisch-induktiv, 0–106 l/min
Überblick
Einsatz
Die Strahlwasserprüfung zeigt, ob ein Gehäuse dicht bleibt, wenn ein Wasserstrahl es trifft – etwa bei der Reinigung mit dem Schlauch. Die Normen verlangen dafür einen Abstand von 2,5 bis 3 m zwischen Düse und Prüfling. So viel Platz hat kein Prüfraum; der Anbautunnel schafft ihn neben der Kammer.
| IPX5 | IPX6 | |
|---|---|---|
| Norm | IEC 60529 | IEC 60529 |
| Düse | Ø 6,3 mm | Ø 12,5 mm |
| Wassermenge | 12,5 l/min | 100 l/min |
| Abstand zum Prüfling | 2,5–3 m | 2,5–3 m |
| Prüfdauer | 1 min je m² Oberfläche, mind. 3 min | 1 min je m² Oberfläche, mind. 3 min |
Ablauf und Normwerte im Einzelnen erklärt die Seite IPX5- und IPX6-Prüfung.
So ist der Anbautunnel aufgebaut

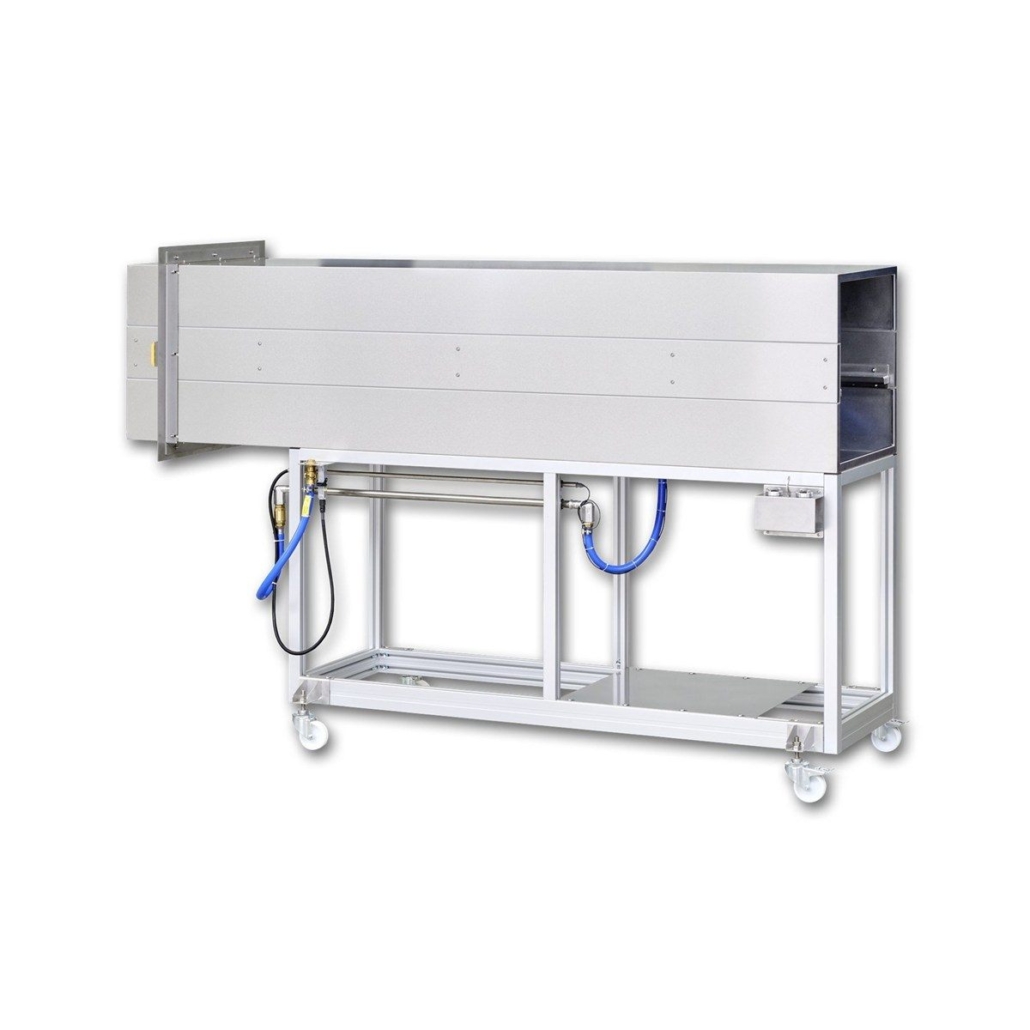

- Der Tunnel ist eine eigene fahrbare Einheit. Er wird durch die seitliche Prüfraumtür angeflanscht und außen über eine vorbereitete Wasserkupplung mit der Kammer verbunden.

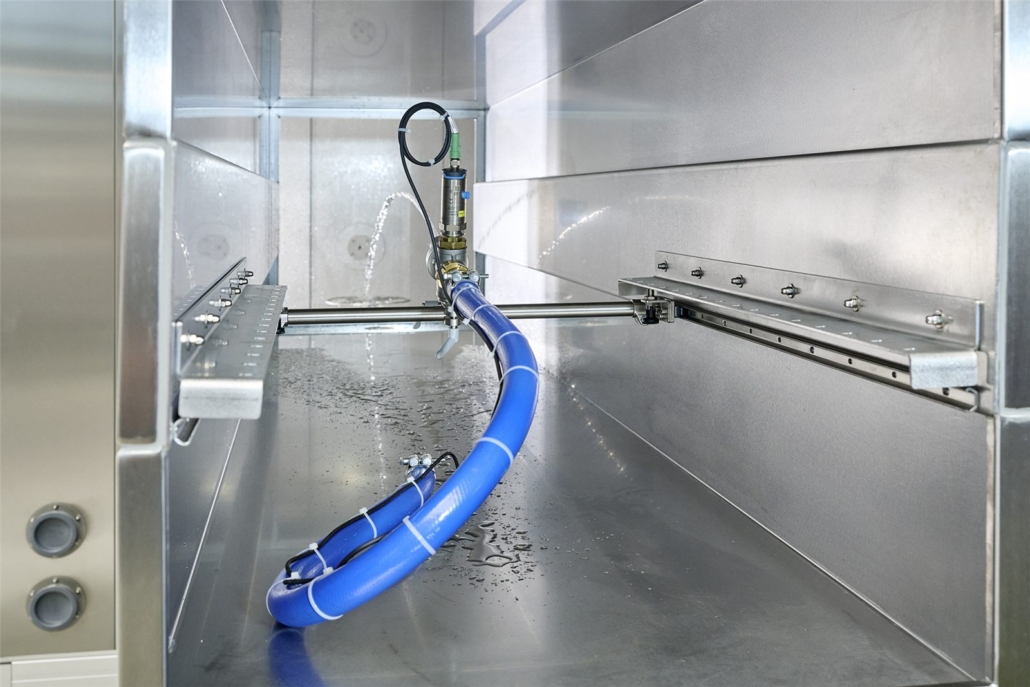

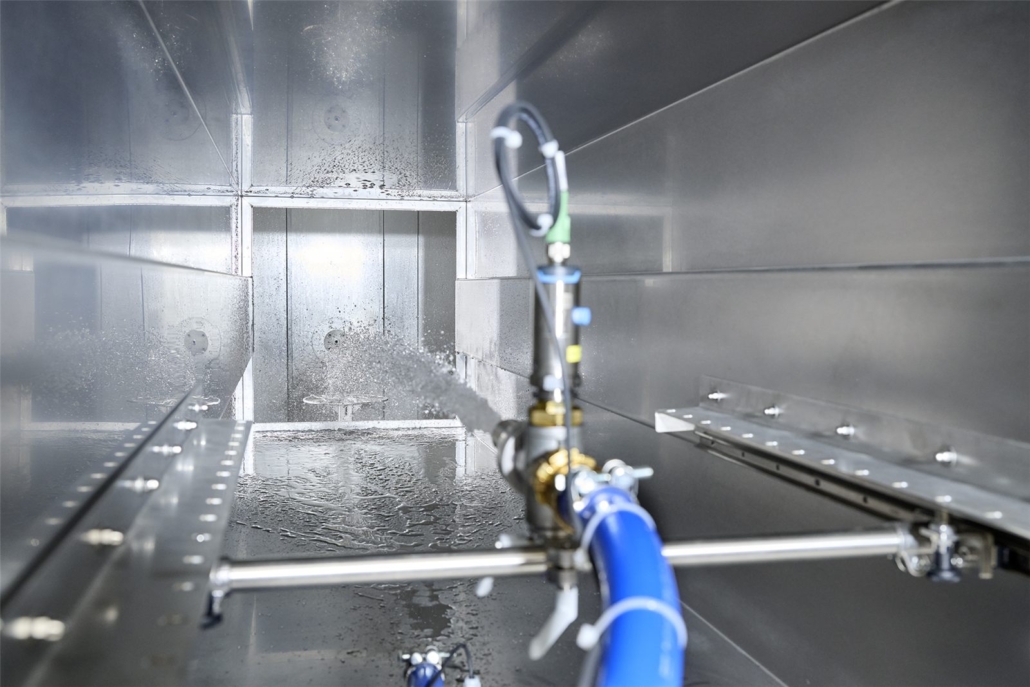

- Die Strahldüse ist im Tunnel fest montiert und lässt sich in Winkel und Abstand verstellen – so wird jede Prüfung wiederholbar.
- Der Prüfling steht wie bei allen Prüfungen auf dem Drehteller im Prüfraum; Steuerung und Messtechnik sind die der Kammer.
- Voraussetzung ist die Wasserumwälzung der SPK (120 l mit UV-Lampe).
Erweiterungen am Anbautunnel
- IPX6K nach ISO 20653: 75 l/min durch die 6,3-mm-Düse bei 10–12 bar. Zusätzliche Pumpe bis 100 l/min bei 10 bar, Druckmessung 0–16 bar.
- UL 50E / NEMA 250 Typ 4 „Hose Down“ für den Export nach Nordamerika: verstärkte Pumpe, Zusatzdüse und Durchflussmesser mit größerem Messbereich.
Passend dazu
- Spritzwasserkammer SPK – alle Größen von R200 bis R800
- Strahldüse IPX5 / IPX6K – als Ersatz, für IPX5 und IPX6K
- Strahldüse IPX6 – als Ersatz, für IPX6
- Für große Prüflinge außerhalb einer Kammer: Raumlösungen für Spritz- und Strahlwasser
Konfigurieren und anfragen
Wählen Sie den Anbautunnel im Konfigurator zusammen mit Ihrer SPK – oder fragen Sie ihn für eine vorhandene Kammer an – das Nachrüsten geht bei allen Baujahren. Dafür brauchen wir die Baugröße und das Baujahr Ihrer SPK.
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfungen | IPX5, IPX6 nach IEC 60529; erweiterbar um IPX6K (ISO 20653) und UL 50E / NEMA 250 |
| Strahldüsen | Ø 6,3 mm und Ø 12,5 mm |
| Abstand Düse – Prüfling | 2,5–3 m |
| Durchflussmessung | magnetisch-induktiv, 0–106 l/min |
| Druckmessung | 0–1,6 bar (mit IPX6K 0–16 bar) |
| Ausführungen | Anbautunnel für SPK R200, R400, R600 · Anbautunnel XL für SPK R800 |
| Platzbedarf | zusätzlich ca. 2760–2820 mm neben der Kammer (laut 3D-Modell), auch mit Anbautunnel XL |
| Voraussetzung | Wasserumwälzung der SPK |
