JIS D0203 – Zusatzantrieb 45° für die SPK
Mit diesem Modul prüft die Spritzwasserkammer SPK nach der japanischen Fahrzeugnorm JIS D0203 – Raintest R1/R2 und Spray Test S1/S2. Ein Zusatzantrieb dreht die JIS-Düse unter 45°, der Drehteller läuft dafür schneller. Die Düsen für beide Prüfungen sind im Lieferumfang.
- JIS D0203 R1/R2 (Raintest) und S1/S2 (Spray Test)
- Zusatzantrieb mit 45°-Drehachse, bis 23 min⁻¹
- Drehteller auf 1–17 min⁻¹ erweitert
- Auch an der Kammer ohne IPX3/IPX4-Ausrüstung möglich; nachrüstbar
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
Überblick
Einsatz
JIS D0203 ist die Regen- und Spritzwasserprüfung für Fahrzeugteile, die nach Japan geliefert werden. Die Prüfung unterscheidet sich deutlich von IPX3/IPX4: Die Düse rotiert unter 45° über dem Prüfling, der sich auf dem Drehteller dreht. Mehr zu den Prüfungen auf der Seite IPX3-, IPX4- und Regenprüfungen.
| Prüfung | Wassermenge | Ablauf | Dauer |
|---|---|---|---|

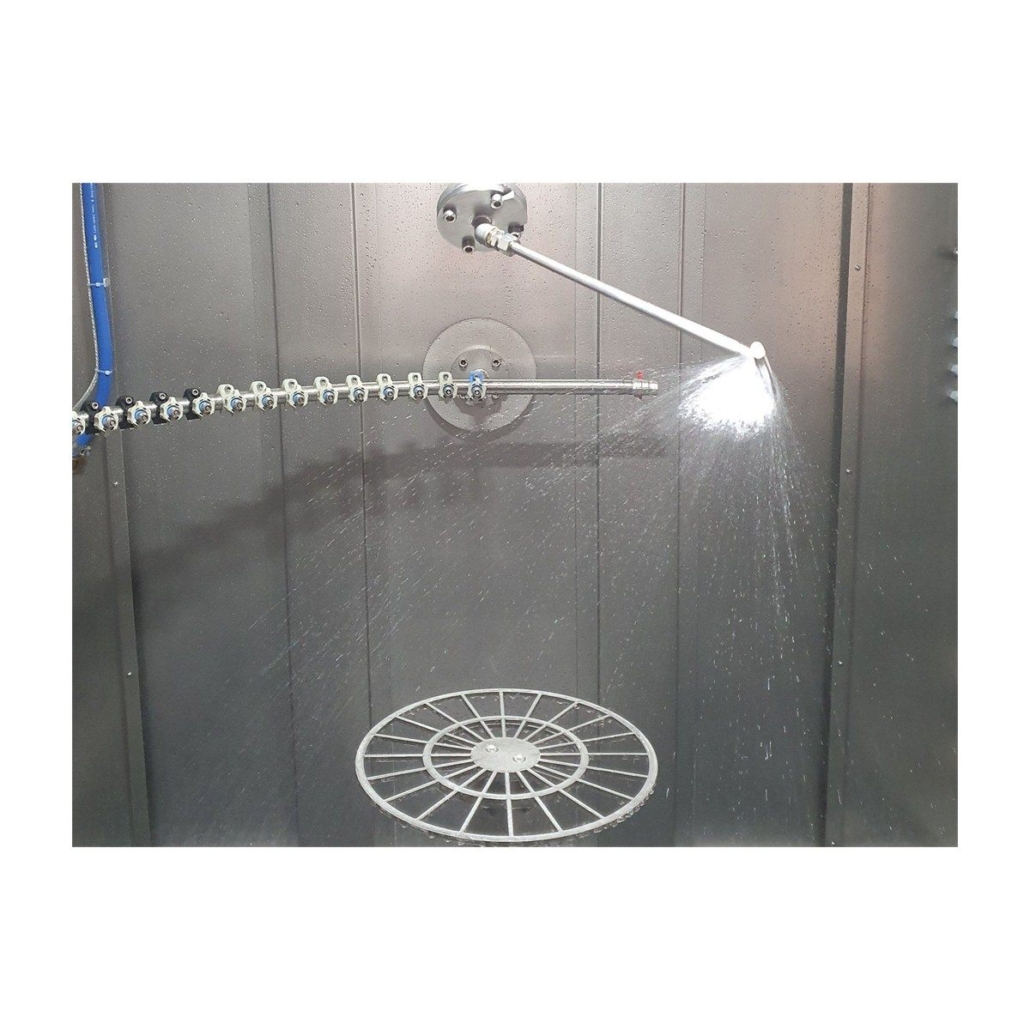

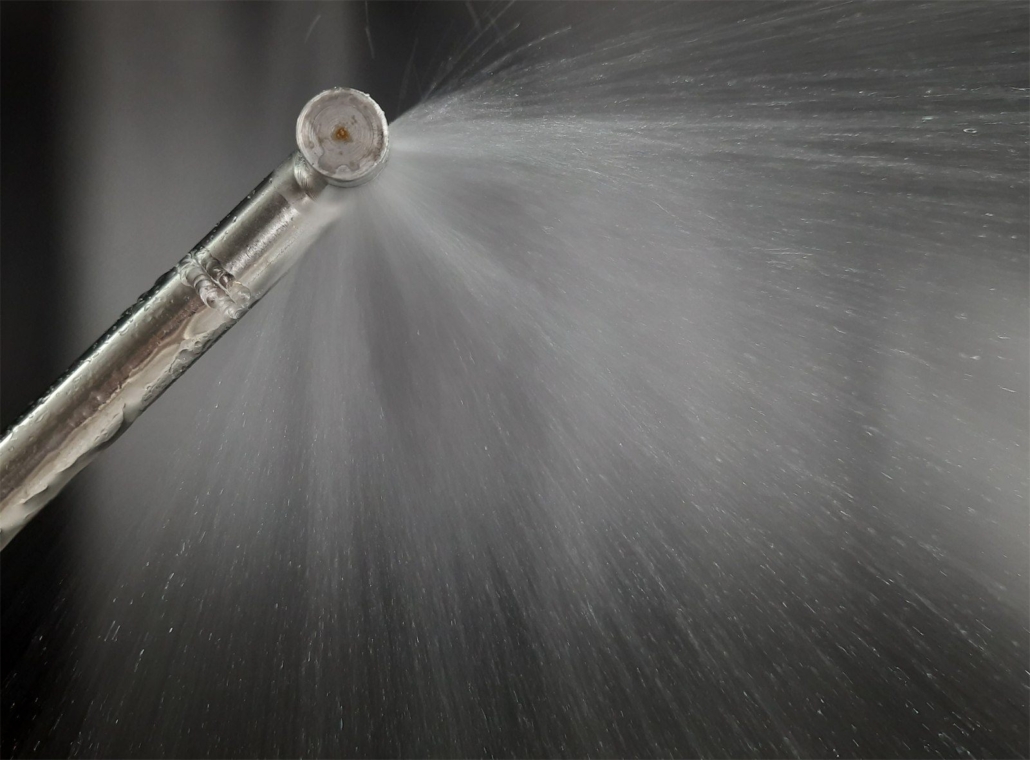

| R1 / R2 (Raintest) | 1,9 / 3,2 l/min bei ca. 0,1 / 0,3 bar | rotierende JIS-Düse (ca. 23 U/min) unter 45°, Prüfling auf dem Drehteller (ca. 17 U/min), ca. 400 mm Abstand | 10 min |

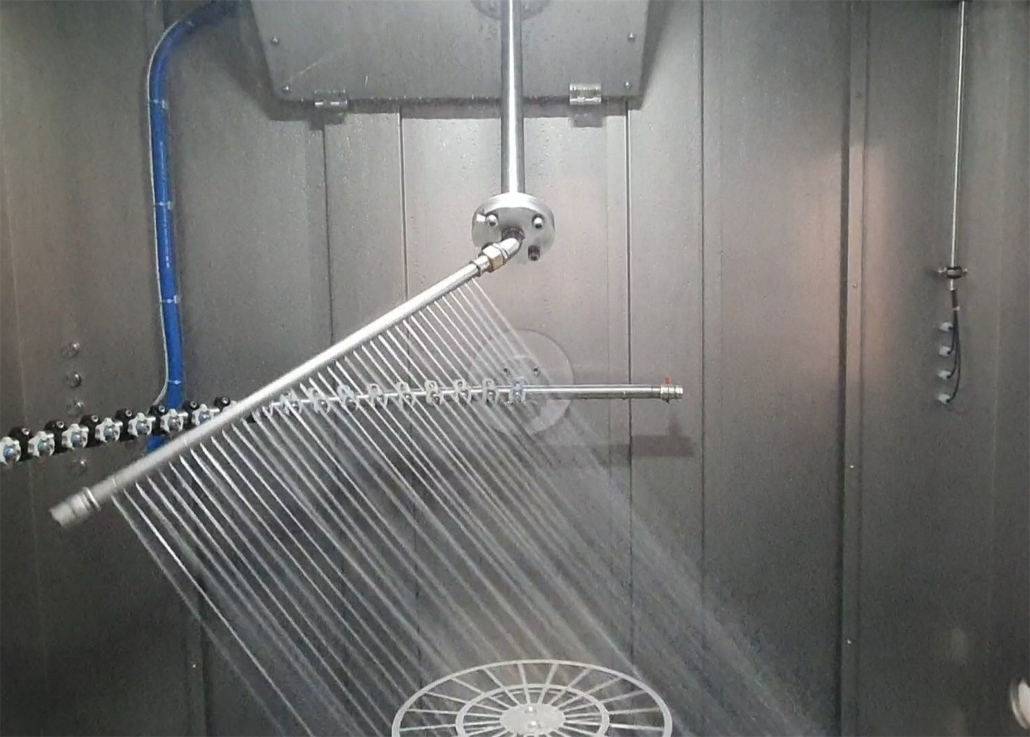

| S1 / S2 (Spray Test) | 24,5 / 39,2 l/min bei ca. 1 / 3 bar | rotierende JIS-Lochdüsen (ca. 23 U/min) unter 45°, ca. 400 mm Abstand | 30 / 60 min |
Lieferumfang
- Zusatzantrieb mit 45°-Drehachse, bis 23 min⁻¹
- Erweiterung des Drehtellers auf 1–17 min⁻¹
- Düsen für R1/R2 und S1/S2
- Parametersätze für JIS D0203 in der Steuerung
Passend dazu
- Spritzwasserkammer SPK – alle Größen von R200 bis R800
- Kegelstrahldüse 45° für SAE J575 – die Sprühprüfung für Fahrzeugleuchten
- Für die Staubprüfung nach JIS D0203: die Staubkammer SK mit der Option für SAE J575 und JIS D0203 – Ablauf auf der Seite Staubprüfung IP5X und IP6X
Konfigurieren und anfragen
Wählen Sie JIS D0203 im Konfigurator als Prüfung Ihrer SPK – oder fragen Sie das Modul für eine vorhandene Kammer an. JIS D0203 gibt es nur in der Spritzwasserkammer SPK, nicht in der Raumlösung.
