SAE J575 – Kegelstrahldüse 45° für die SPK

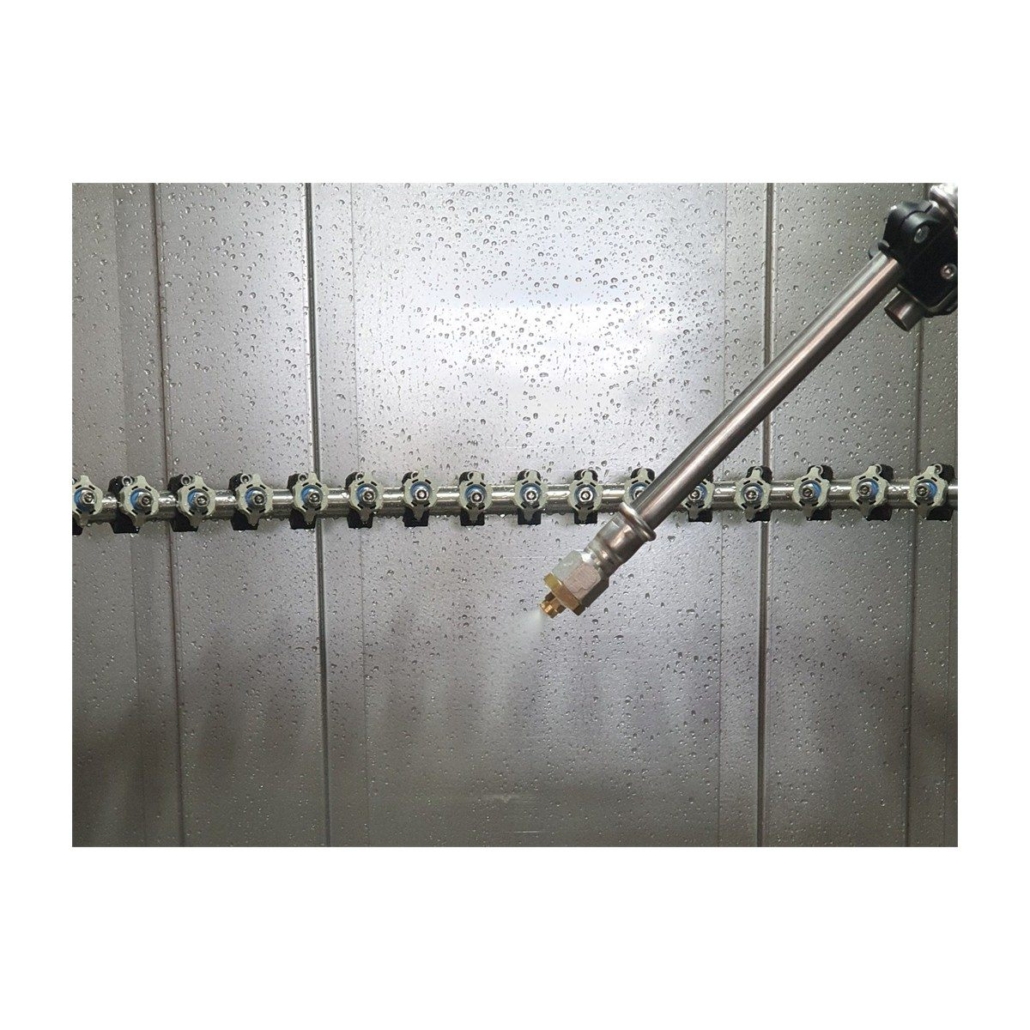

Mit diesem Modul prüft die Spritzwasserkammer SPK Fahrzeugleuchten nach SAE J575 – dem Water Spray Test der amerikanischen Fahrzeugnorm. Eine Kegelstrahldüse sprüht unter 45° auf die Leuchte, die sich langsam auf dem Drehteller dreht. Abstand und Durchfluss stellen Sie am Bedienpanel ein.
- Water Spray Test nach SAE J575 (Type A)
- Kegelstrahldüse unter 45°
- Abstand und Durchfluss am Bedienpanel einstellbar
- Auch an der Kammer ohne IPX3/IPX4-Ausrüstung möglich; nachrüstbar
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
Überblick
Einsatz
SAE J575 beschreibt die Umweltprüfungen für Leuchten an Straßenfahrzeugen. Die Sprühprüfung zeigt, ob eine Leuchte bei langem Regen dicht bleibt. Mehr zu den Prüfungen auf der Seite IPX3-, IPX4- und Regenprüfungen.
| Merkmal | SAE J575 Water Spray Test Type A |
|---|---|
| Niederschlagsrate | 2,5–4,1 mm/min (gemessen auf Ø 140 mm) |
| Düse | Kegelsprühdüse unter 45° |
| Prüfling | auf dem Drehteller, ca. 4 U/min |
| Dauer | 12 h, danach 1 h Abtropfzeit |
Lieferumfang
- Kegelstrahldüse unter 45° mit Halterung
- Einstellung von Abstand und Durchfluss am Bedienpanel
- Parametersatz für SAE J575 in der Steuerung
Passend dazu
- Spritzwasserkammer SPK – alle Größen von R200 bis R800
- Zusatzantrieb 45° für JIS D0203 – die japanische Regen- und Spritzwasserprüfung
Konfigurieren und anfragen
Wählen Sie SAE J575 im Konfigurator als Prüfung Ihrer SPK – oder fragen Sie das Modul für eine vorhandene Kammer an. SAE J575 gibt es nur in der Spritzwasserkammer SPK, nicht in der Raumlösung.
