IPX9 / IPX9K für die SPK – Heißwasser-Aggregat mit Lanzen
Mit dem IPX9K-Modul prüft die Spritzwasserkammer SPK Hochdruck- und Dampfstrahl nach IPX9 und IPX9K – mit Wasser von etwa 80 °C aus 100 bis 150 mm Abstand. Die Kammern sind aus einem Baukasten aufgebaut; deshalb lässt sich das Modul auch in eine bereits gelieferte SPK nachrüsten.
- Heißwassertank 140 l (ca. 15 kW, Aufheizen ca. 30 min), frequenzgeregelte Hochdruckpumpe bis 160 bar
- Vier feste Lanzen auf einem Rahmen, über Deckenschienen eingefahren und verriegelt
- Wassertemperatur düsennah gemessen, Wasser im Kreis geführt
- Für DIN EN 60529 und ISO 20653
Zum Nachrüsten fragen wir in der Anfrageliste die Baugröße und das Baujahr Ihrer Spritzwasserkammer ab.
- Prüfungen
- IPX9 nach DIN EN 60529, IPX9K nach ISO 20653
- Heißwassertank
- 140 l, ca. 15 kW, Aufheizen ca. 30 min
- Hochdruckpumpe
- frequenzgeregelt, bis 160 bar
- Lanzen
- vier feste Lanzen (empfohlen) oder Schwenklanze (nicht für die SPK R200)
Überblick
Einsatz
Die IPX9K-Prüfung simuliert die Reinigung mit einem Hochdruckreiniger. Ein Flachstrahl mit Wasser von etwa 80 °C trifft aus 100 bis 150 mm Abstand nacheinander aus vier Winkeln auf den Prüfling, der sich dabei auf dem Drehteller dreht. Geprüft wird, ob danach Wasser in das Gehäuse eingedrungen ist.
| IEC 60529 (IPX9) | ISO 20653 (IPX9K) | |
|---|---|---|
| Durchfluss | 15 l/min | 14–16 l/min bei ca. 80–100 bar |
| Abstand Düse – Prüfling | 125 mm ± 25 mm | 100–150 mm |
| Drehteller | 5 U/min | 5 U/min |
| Wassertemperatur | 80 °C ± 5 K | 80 °C ± 5 K |
Ablauf und Normwerte im Einzelnen erklärt die Seite IPX9K-Prüfung.
So ist das Modul aufgebaut
- Für IPX9K bekommt die SPK einen Heißwassertank mit 140 l und eine frequenzgeregelte Hochdruckpumpe bis 160 bar. Die Wassertemperatur wird düsennah gemessen, das Wasser im Kreis geführt.

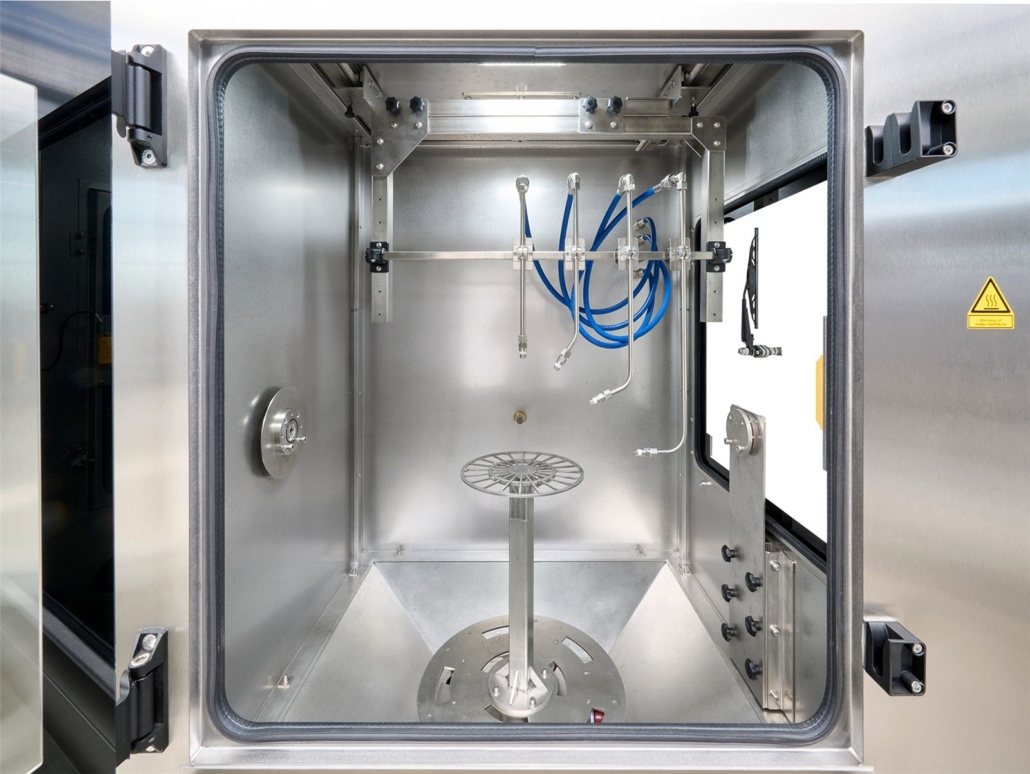

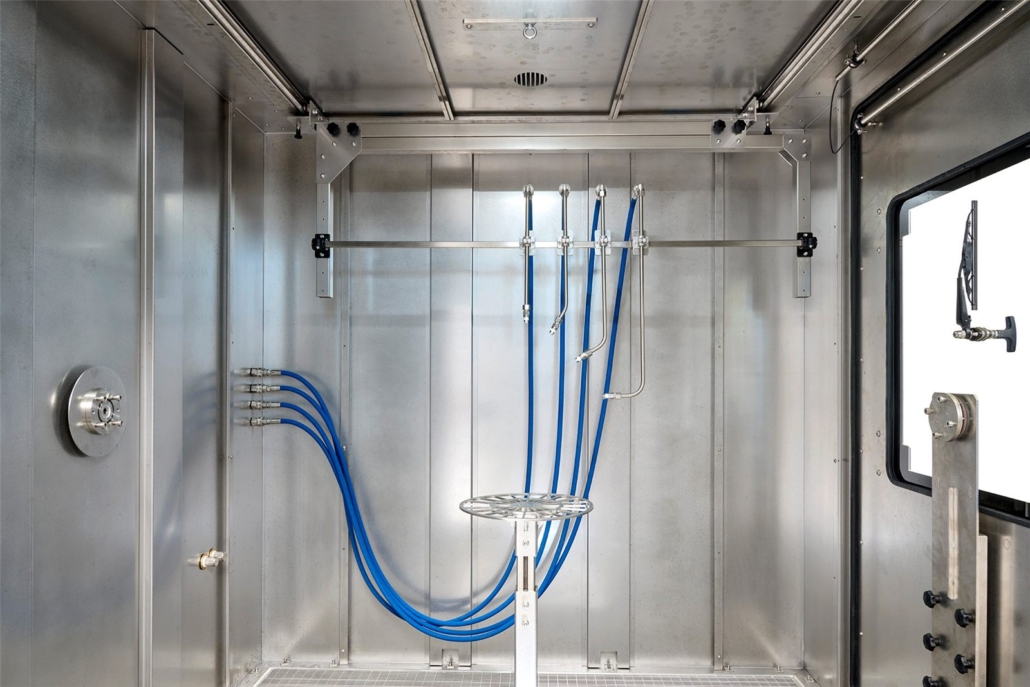

- Geprüft wird mit vier festen Lanzen: Sie sitzen auf einem Rahmen, der über Deckenschienen eingefahren und verriegelt wird – für minimale Rüstzeit. Jede Lanze ist einzeln in Höhe und Winkel justierbar und wird der Reihe nach angesteuert.
- Alternativ gibt es eine Schwenklanze (nicht für die SPK R200). Wir empfehlen die vier festen Lanzen; zur Schwenklanze beraten wir Sie im Hinblick auf die Norm.
- Steuerung, Drehteller und Messtechnik sind die der Kammer.
Nachrüsten an einer vorhandenen SPK
Das Modul lässt sich in bereits gelieferte Spritzwasserkammern nachrüsten. In der Anfrageliste fragen wir dazu die Baugröße und das Baujahr Ihrer SPK ab.
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfungen | IPX9 nach DIN EN 60529, IPX9K nach ISO 20653 |
| Heißwassertank | 140 l, ca. 15 kW, Aufheizen ca. 30 min |
| Hochdruckpumpe | frequenzgeregelt, bis 160 bar |
| Lanzen | vier feste Lanzen (empfohlen) oder Schwenklanze (nicht für die SPK R200) |
| Baugrößen | SPK R200 bis R800 |
| Platzbedarf | Tiefe der Kammer + ca. 560–590 mm (SPK R200 bis R600, laut 3D-Modell); SPK R800 ohne Zuschlag |
| Anschlussleistung der Kammer mit IPX9K | bis 22 kW |
| Druckluft | 5–6 bar |
